La Boing Ball ("balle rebondissante" en français) est l'emblème de l'Amiga depuis son premier jour et, comme nous allons le voir, même avant ! Cette démonstration audio-visuelle animée s'est imposée de facto comme le symbole de la supériorité technique de l'Amiga face à ses concurrents de l'époque du milieu des années 1980 : PC, Macintosh et autres Atari ST.
La Boing Ball fut le premier "graphisme" de l'Amiga, devançant les icônes dessinées pour le Workbench et la fameuse main Kickstart affichée sur les premiers Amiga (qui n'est pas un graphisme mais est dans un format de données vectorielles). Elle est aujourd'hui encore largement utilisée par la communauté Amiga dans tous les domaines. Nous allons, dans cet article, replonger dans son histoire, sa réalisation, ses diverses utilisations... en bref, faire un tour complet autour de l'animation la plus connue sur Amiga !
|
1. Une démo et deux salons 2. La Boing Ball se montre 3. Les différentes versions 4. Description et fonctionnement de la Boing Ball d'origine 5. Reconstruction de la Boing Ball 6. Le choix d'un logo Amiga 7. La Boing Ball sur d'autres ordinateurs 8. La Boing Ball s'étend partout 9. La Boing Ball et sa légalité 10. Conclusion |
1. Une démo et deux salons [retour au plan]
Depuis la sortie du processeur 68000 de Mototola en 1979, le rêve de l'ingénieur américain Jay Miner était de construire un ordinateur avancé basé sur ce processeur 16/32 bits, le plus séduisant de l'époque. En 1982, la société Hi-Toro fut lancée pour tenter de réaliser ce rêve. Rapidement renommée en "Amiga Corporation", cette société recruta de nombreux développeurs pour mener à bien cette entreprise. Parmi ceux-ci, on pouvait noter Dale Luck (développeur de la bibliothèque graphique), RJ Mical (développeur d'Intuition, l'interface graphique) et Sam Dicker (développeur audio).
Sam Dicker, RJ Mical et Dale Luck (1983), le trio à l'origine de la Boing Ball
L'équipe de programmeurs logiciels n'avait eu accès au prototype que quelques jours avant le début du salon. Elle disposait donc de très peu de temps pour préparer et tester les démonstrations des capacités de la machine. Le prototype, qui n'était alors qu'un amoncellement de circuits imprimés et de fils, n'avait ni système d'exploitation, ni outils de développement, ni même de clavier ! Le prototype ne pouvait être utilisé qu'en téléchargeant un programme à partir d'une connexion de terminal à distance. Tous les développements logiciels furent ainsi réalisés sur un autre ordinateur, une station Sage IV, puis transférés sur le Lorraine via un câble pour exécution.
C'est dans ces conditions matérielles et logicielles que fut développée une démo nommée "The Spinning Ball" (balle en rotation), écrite par Sam Dicker, en préparation pour le salon CES de Las Vegas. La Spinning Ball était une balle jaune et bleue de la taille de l'écran qui pivotait. Il n'y avait pas de grille, pas d'ombre, et ça ne bougeait pas sauf pour l'effet de rotation qui utilisait une animation de la palette de couleurs. Cette démo semble ne jamais avoir été montrée en public et est peut-être le premier programme Amiga de l'histoire (outre les fichiers du système lui-même).
Avant cela, Dale Luck avait fait une variante, dans laquelle la balle se réduisait en une petite balle. Nommée "Quickie", la balle de cette démo pouvait monter et descendre sur l'écran. Dans la nuit avant le dernier jour de ce salon CES d'hiver, Dale Luck eut dans l'idée qu'avec quelques modifications des pointeurs de plan de bits, il pourrait faire rebondir la balle de la Spinning Ball et y ajouter une ombre. A quatre heures du matin, après des heures de programmation et d'essais, Dale Luck et RJ Mical eurent finalement quelque chose de nouveau à montrer lors de ce salon. A l'aurore vers 9h du matin, les hommes de l'équipe commerciale Amiga réveillèrent les deux développeurs et virent d'un oeil curieux cette balle rebondissante. Ils partirent de suite pour ramener toutes les personnes qu'ils avaient déjà rencontrées durant cette semaine afin de leur montrer la démo, à présent nommée "Boing Ball" (ou "Bouncing Ball" selon Dale Luck). Cette démonstration affichait maintenant une sphère rouge et blanche, ombrée, qui rebondissait verticalement à 50 images par seconde.
La pièce dans laquelle le Lorraine était présenté à des personnes triées sur le volet.

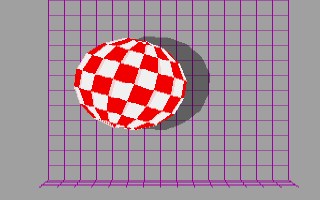

On voit la démo de la Boing Ball sur l'écran.
Vers le mois de mai 1984, Dale Luck et RJ Mical travaillèrent huit heures supplémentaires pour améliorer la Boing Ball. Le travail se concentra sur le son et sur les effets de rebonds horizontaux. Une fois la démo en marche, peu de choses furent faites pour l'accélérer, elle "semblait créer le bon effet" dixit Dale Luck.
Comme la filiale "Amiga Computer Development, Inc." s'était renommée en "Amiga Computer, Inc." le 19 avril 1984, RJ Mical ajouta la mention "Copyright 1984 - Amiga Computer, Inc." dans la nouvelle version de la Boing Ball afin d'associer encore plus la Boing Ball à la société Amiga, cela en vue du second salon CES.
Cette seconde présentation du Lorraine fut donc réalisée lors du salon CES de juin 1984. Outre une amélioration du matériel du Lorraine (qui était maintenant sur des puces en silicium) et quelques fonctions logicielles supplémentaires, on trouva une seconde version de la démo Boing Ball. Donc, cette fois, la sphère rouge et blanche pouvait rebondir dans toutes les directions en émettant un son en stéréo (un "boom") lorsqu'elle touchait un bord de l'écran. Stupéfaits par ce qu'ils voyaient, certains visiteurs regardèrent sous la table du prototype pour voir s'il n'y avait pas un gros ordinateur caché qui générait cet affichage.
Pour l'anecdote, Dale Luck et RJ Mical ne montrèrent que le bureau de l'Amiga (640x400 en 4 couleurs), fenêtre glissée, dévoilant ainsi l'horloge, l'éditeur de texte, le CLI, et d'autres éléments du Workbench. Et pendant tout ce temps, vous pouviez entendre le son émis par le rebond de la Boing Ball, mais sans la voir. Au cours de la démonstration, une personne leur posa alors la question : "quel est ce bruit que l'on entend ?". RJ Mical fit alors glisser la fenêtre du bureau pour révéler la fameuse démo (320x200 en 32 couleurs), fonctionnant en parfait multitâche : surprise garantie !

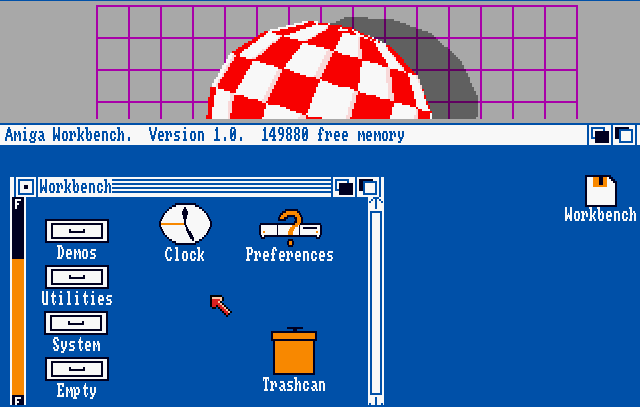

Exemple d'un écran Workbench qui laisse entrevoir la démo de la Boing Ball.
Par contre, la société Amiga était confrontée à de graves problèmes financiers et le seul moyen d'éviter la banqueroute était de se faire racheter. C'est Commodore, en août 1984, qui se paya la société et son prototype. Ce rachat par Commodore eut également un impact sur la démo Boing Ball. Commodore demanda aux développeurs Amiga de retirer le texte "Amiga Computer, Inc." de la démo et de le remplacer par "Commodore". RJ Mical refusa et, à la place, n'inscrivit rien sur la nouvelle version de la démo Boing Ball.
La démo "Boing Ball", postérieure à août 1984, sans la mention "Amiga Computer, Inc."
Le 23 juillet 1985, lors de la présentation officielle de l'Amiga au Lincoln Center de New York, l'équipe de Commodore-Amiga fit plusieurs démonstrations de la machine. On y vit son interface graphique, son multitâche, quelques logiciels, des graphismes et des animations. Vers la fin de la présentation, le chef de l'ingénierie logicielle, Robert Pariseau, lança la fameuse démo de la Boing Ball (ici nommée "Bouncing Ball") dans une version à nouveau réécrite, cette fois pour être plus respectueuse du système d'exploitation.

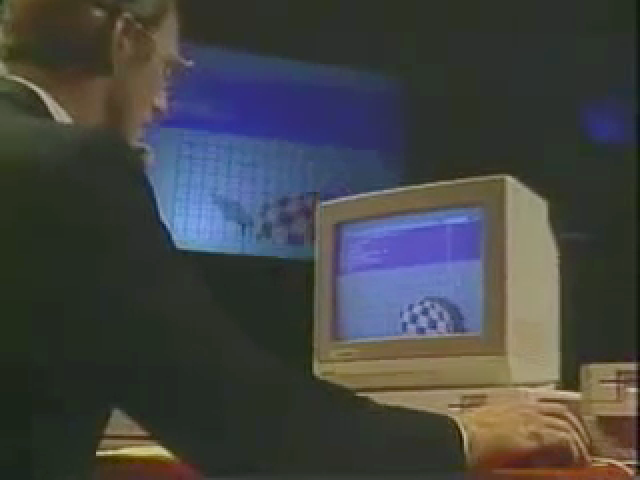

Robert Pariseau montrant la Boing Ball lors de la présentation officielle de l'Amiga (1985)
La Boing Ball montrée dans l'émission The Computer Chronicles (1985)
3. Les différentes versions [retour au plan]
La Boing Ball évolua depuis la première incarnation de la Spinning Ball de Sam Dicker et plusieurs versions furent réalisées. Nous avons précédemment vu que la version d'origine du CES de janvier 1984 fut révisée pour le CES de juin 1984. Mais aucune Boing Ball de 1984 ne fut préservée, ces versions semblent perdues pour toujours, tout comme la Spinning Ball. La version préservée la plus ancienne semble être celle datée du 22 août 1985 (23 140 octets), présente sur la disquette de démos de l'Amiga 1000 d'août 1985.

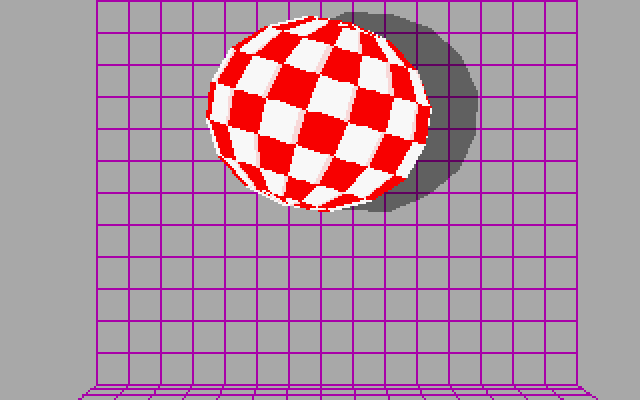

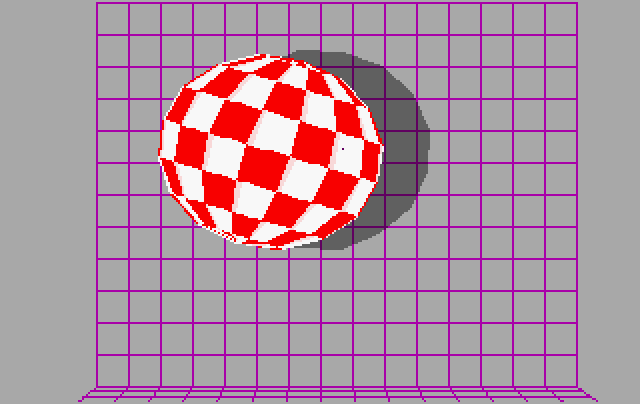

La Boing Ball d'août 1985
Une version plus récente (21 872 octets) est également disponible. Celle-ci et la version de novembre 1985 ont la particularité de ne pas fonctionner avec le Kickstart 1.0 diffusé avec les premiers Amiga 1000 (août/septembre 1985). En effet, elles utilisent la fonction "OpenLibrary" (-$228) et demandent une dos.library en version 30 ou supérieure lors l'ouverture de cette bibliothèque (ce qui correspond au moins à un Kickstart 1.1 NTSC de décembre 1985).
La version plus tardive fonctionne sur Kickstart 1.1 et permet, en plus, d'ajuster la vitesse de la balle (avec les boutons de la souris), et pas juste de la mettre en pause. Cette version fonctionne en PAL, dispose d'une grille plus grande (15x15 au lieu de 15x12) et d'un sol plus profond.
La Boing Ball avec vitesse ajustable et grille plus haute

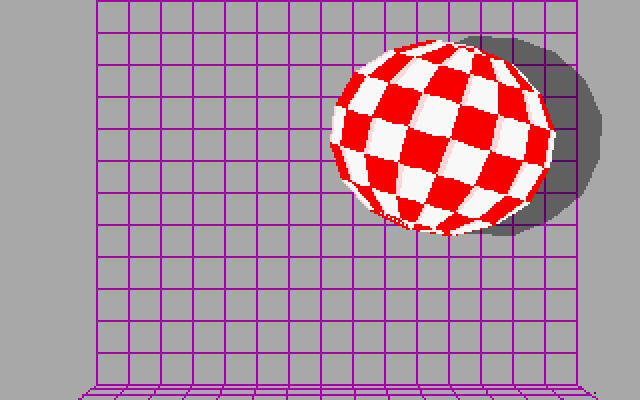

La Boing Ball de Mark K
4. Description et fonctionnement de la Boing Ball d'origine [retour au plan]
La démo de la Boing Ball fonctionne dans un mode d'écran 320x200 (donc en NTSC) qui permet d'afficher 32 couleurs, mais elle n'en montre en fait que sept. La basse résolution et le faible nombre de couleurs ont été choisis pour assurer une fluidité à la démo. Mais il n'y a pas que cela qui la rend si fluide.
4.1 Apparence
Graphiquement, la démo de la Boing Ball est composée de la balle elle-même et d'une grille en arrière-plan. La balle dispose de huit carreaux horizontaux pour huit carreaux verticaux, soit une grille de 64 carreaux. Les carreaux aux extrémités haut et bas sont quasiment invisibles alors que ceux tout à gauche font environ la moitié de la taille des carreaux centraux et ceux à droite ne font que quelques pixels de large. La grille du fond, elle, possède 15 rangées verticales pour 12 rangées horizontales.
4.2 Couleurs et registres
Il faut savoir que les 4096 couleurs de la palette de l'Amiga sont décrites comme un mélange de trois couleurs primaires (rouge, vert, bleu) dont la proportion relative de chacune est définie par un nombre de 0 à 15 (4 bits chacun, soit 12 bits de mémoire au total). Deux octets (ou un mot) sont consacrés au stockage de chaque couleur, laissant simplement les 4 bits supplémentaires inutilisés. Ces mots sont placés dans une table de registres utilisés par la puce Denise (responsable de la génération des couleurs et des résolutions), numérotés à partir de 0 et se terminant à 31 dans le cas d'un écran de 32 couleurs. Par exemple, lorsque Denise reçoit une requête pour dessiner un pixel avec la couleur 15, elle accède au registre 15 où elle est informée que ce registre représente telle couleur et envoie donc cette couleur à l'écran. Et un programme est libre de modifier les registres de couleur à tout moment, c'est ce que fait la Boing Ball : elle change très rapidement toutes les occurrences d'une couleur à l'écran en une autre couleur en modifiant simplement son registre.
La grille derrière la balle est l'élément de la démo qui ne défile pas, elle est présente dans le plan de bits n°4. Dans le tableau suivant, on peut voir que les 14 dernières couleurs de chaque plage, celles qui sont utilisées pour dessiner la balle elle-même, sont identiques. Ainsi, dans le dessin de la balle, la présence ou l'absence d'un bit dans le plan de bits n°4 n'a aucune incidence à l'écran. Les couleurs 18 à 31 sont cycliques en parallèle exact avec les couleurs 2 à 15 pour générer l'effet de rotation. Les couleurs 16 et 17 ne correspondent pas aux couleurs 0 et 1. Ces quatre registres ne sont pas cycliques mais restent constants tout au long de l'exécution de la démo et ne sont pas utilisés pour dessiner la balle elle-même mais pour dessiner le fond.
4.3 Tableau des registres et des 32 couleurs utilisées au départ de la démo (image 1) et à l'image 15
| Registre couleur |
Valeur RVB 1 |
Couleur résultante 1 |
Utilisation 1 | Valeur RVB 15 |
Couleur résultante 15 |
Utilisation 15 |
| 0 | 10/10/10 | gris clair | fond | 10/10/10 | gris clair | fond |
| 1 | 6/6/6 | gris foncé | fond ombré | 6/6/6 | gris foncé | fond ombré |
| 2 | 15/0/0 | rouge | carreau rouge | 15/15/15 | blanc | carreau blanc |
| 3 | 15/0/0 | rouge | carreau rouge | 15/15/15 | blanc | carreau blanc |
| 4 | 15/13/13 | blanc rougeâtre | limite entre carreau rouge et carreau blanc |
15/15/15 | blanc | carreau blanc |
| 5 | 15/15/15 | blanc | carreau blanc | 15/15/15 | blanc | carreau blanc |
| 6 | 15/15/15 | blanc | carreau blanc | 15/15/15 | blanc | carreau blanc |
| 7 | 15/15/15 | blanc | carreau blanc | 15/0/0 | rouge | carreau rouge |
| 8 | 15/15/15 | blanc | carreau blanc | 15/0/0 | rouge | carreau rouge |
| 9 | 15/15/15 | blanc | carreau blanc | 15/0/0 | rouge | carreau rouge |
| 10 | 15/15/15 | blanc | carreau blanc | 15/0/0 | rouge | carreau rouge |
| 11 | 15/0/0 | rouge | carreau rouge | 15/0/0 | rouge | carreau rouge |
| 12 | 15/0/0 | rouge | carreau rouge | 15/0/0 | rouge | carreau rouge |
| 13 | 15/0/0 | rouge | carreau rouge | 15/0/0 | rouge | carreau rouge |
| 14 | 15/0/0 | rouge | carreau rouge | 15/13/13 | blanc rougeâtre | limite entre carreau rouge et carreau blanc |
| 15 | 15/0/0 | rouge | carreau rouge | 15/15/15 | blanc | carreau blanc |
| 16 | 10/0/10 | violet clair | grille | |||
| 17 | 6/0/6 | violet foncé | grille ombrée | |||
| 18 | 15/0/0 | rouge | carreau rouge | |||
| 19 | 15/0/0 | rouge | carreau rouge | |||
| 20 | 15/13/13 | blanc rougeâtre | limite entre carreau rouge et carreau blanc |
|||
| 21 | 15/15/15 | blanc | carreau blanc | |||
| 22 | 15/15/15 | blanc | carreau blanc | |||
| 23 | 15/15/15 | blanc | carreau blanc | |||
| 24 | 15/15/15 | blanc | carreau blanc | |||
| 25 | 15/15/15 | blanc | carreau blanc | |||
| 26 | 15/15/15 | blanc | carreau blanc | |||
| 27 | 15/0/0 | rouge | carreau rouge | |||
| 28 | 15/0/0 | rouge | carreau rouge | |||
| 29 | 15/0/0 | rouge | carreau rouge | |||
| 30 | 15/0/0 | rouge | carreau rouge | |||
| 31 | 15/0/0 | rouge | carreau rouge |
4.4 Mode planaire
En outre, l'Amiga utilise la méthode dite "planaire" de représentation de l'écran, en opposition à la méthode "chunky", plus intuitive, dans laquelle tous les bits nécessaires à chaque pixel sont regroupés. La méthode planaire permet de créer des effets visuels impressionnants pour un coût de traitement limité en ne manipulant qu'un seul ou quelques-uns des plans de bits de la structure de l'écran plutôt que l'écran dans son ensemble. C'est ce que fait la démo Boing Ball.
4.5 Taille de la balle
La démo de la Boing Ball présentait également un attrait considérable pour l'époque : la taille de la balle. Alors que, jusque-là, on avait l'habitude de voir des graphismes ou animations réalisés avec de petits sprites, la boule de la démo fait environ 140×100 pixels (avec l'ombre), ce qui était sans précédent. Sans oublier qu'elle se déplace de manière réaliste, sans à-coups et en totale fluidité, malgré le fait qu'elle prend ou perd de la vitesse à chaque rebond.
4.6 Trigonométrie
Dans l'introduction de cet article, il a été indiqué que la Boing Ball était le premier "graphisme" de l'Amiga. Mais les applications de dessin comme ProPaint ou Deluxe Paint n'existaient pas encore au début de l'année 1984. Alors, comment ont fait les développeurs ?...
En fait, Dale Luck et RJ Mical firent "les choses en dur", en programmant le dessin de la balle dans la démo elle-même à l'aide de fonctions de trigonométrie. La trigonométrie est une branche des mathématiques qui traite des relations entre distances et angles dans les triangles et des fonctions trigonométriques. La Boing Ball est remplie de carreaux, autrement dit de calculs de triangles et, par extension, de rectangles.
4.7 Cycles des carreaux
Dans la démo, ce qui semble être des grands blocs de couleurs unies ne sont en fait pas programmés comme tels. Chacun des carreaux qui compose la boule est en fait divisé en sept tranches étroites, chaque tranche étant doté d'un numéro de couleur distinct. A tout moment, sept sont blancs et sept sont rouges. Les carreaux semblent être des blocs de couleurs homogènes car les couleurs programmées dans chacun de ces registres sont les mêmes. La balle utilise donc 14 des 32 registres de couleurs, même si ces 14 registres ne codent entre eux que trois couleurs uniques. C'est sur ce fait que repose l'animation de la rotation de la balle : elle est générée sans aucune manipulation de la structure de l'écran, mais manipule uniquement les registres de couleurs. Ces derniers sont cyclés à chaque image, modifiant ainsi les valeurs RVB associées aux couleurs du plan qui reste inchangé. Ces changements produisent l'illusion d'une rotation, et ce, sans trop utiliser de ressources système (le 68000 modifie seulement 28 octets de mémoire !). Pour tourner plus vite, il suffit d'accélérer simplement le cycle. La couleur blanche rougeâtre qui occupe toujours un seul registre (le 14) est toujours placée à la limite entre les carreaux blancs et rouges, ce qui crée une impression de flou de mouvement.
Curieusement, le plus difficile est de faire en sorte que la balle aille lentement tout en ayant l'air d'être fluide. On peut obtenir une vitesse aussi lente que celle que vous voyez dans la démo car, avec 32 registres de couleurs, on peut se permettre d'en gaspiller 14 juste pour la rotation de la balle.
4.8 Rebond
Le rebond horizontal et vertical de la balle est réalisé en changeant les pointeurs de données de début pour les plans de bits de la balle et de l'ombre par rapport au plan de bits de la grille. Grâce à une utilisation astucieuse des pointeurs DMA vidéo, la grille semble immobile tandis que la balle semble se déplacer. Là encore, il n'y a pas de masque ("blitting") et, encore une fois, il est facile de l'accélérer.
AmigaOS conceptualise la vue de son système d'affichage dans la structure de l'écran via une construction logicielle appelée "viewport". Le viewport contient un grand nombre d'informations sur ce qui est affiché et sa relation avec la mémoire, parmi lesquelles des pointeurs vers l'adresse en mémoire où commence chaque plan de bits dans la structure de l'écran. Pensez à un viewport comme un objectif de caméra qui regarde vers le bas dans certaines zones de la mémoire et qui transmet ce qu'il voit à l'écran. La direction d'orientation initiale de la caméra, sa hauteur et son zoom correspondent aux informations que le programmeur transmet à AmigaOS lorsqu'il configure sa structure d'écran pour la première fois. Cette caméra (la fenêtre de visualisation) peut être déplacée même après le début de son lancement, en spécifiant simplement les modifications de sa position en X et Y à partir de sa position de départ. Cette fonctionnalité a été incluse pour permettre aux programmeurs de faire défiler des plans beaucoup plus grands que l'écran réel du moniteur. Dans la démo de la Boing Ball, Dale Luck et RJ Mical ont déplacé la vue vers le haut, le bas, la droite et la gauche selon les besoins, déplaçant la balle dans le cadre de l'écran et créant ainsi l'illusion que ce n'est pas la caméra qui bouge mais la balle elle-même qui est en mouvement.
Lorsque la balle se trouve tout en bas de son rebond vertical, le viewport s'est déplacé de 100 lignes vers le haut, soit la moitié d'un écran, ce qui fait que la balle se trouve maintenant près du bas de l'image. Les programmeurs ont incorporé un tampon mémoire de 4536 octets : sans lui (ou s'il n'était pas rempli de 0 pour produire un arrière-plan vide), la puce Agnus, responsable de la génération des adresses, interpréterait toutes les données contenues dans les 4536 octets précédant le début du plan de bits n°0 comme la première moitié du contenu du plan de bits n°0. Il en résulterait des bogues graphiques à l'écran. Et si les plans de bits n'étaient pas contigus en mémoire, les résultats seraient tout aussi indésirables. Les programmeurs de la Boing Ball ont donc pris soin, lors des étapes d'initialisation de la démo, de s'assurer que les plans de bits soient contigus, garantissant ainsi que le viewport, lors du traitement des plans de bits n°1 à 3, ne capture que les régions vides appartenant auparavant au plan de bits précédent.
Lorsque le viewport est déplacé vers le haut et vers le bas, il est également décalé vers la gauche et vers la droite afin de reproduire la partie horizontale du mouvement de la balle. Pour permettre cela, chaque ligne de la structure de l'écran a une largeur de 336 pixels au lieu de 320. Changer l'orientation du viewport ne demande guère plus que de changer quelques nombres stockés dans une zone spéciale de la mémoire, qui définissent le défilement actuel en X et Y du viewport comme un décalage par rapport à l'emplacement de départ de la structure de l'écran. Et le contenu réel de cette dernière reste une fois de plus totalement inchangé.
4.9 PAL/NTSC
La démo (à partir de la version de 1985 pour Kickstart 1.1) s'adapte automatiquement en PAL ou en NTSC, en changeant le rapport d'aspect pour le motif de fond et la balle.
4.10 Le son
Les sons des rebonds de la balle sur les bords de l'écran sont des échantillons numérisés de Robert Pariseau frappant la porte du garage des locaux de la société Amiga avec une batte de baseball en mousse. La porte du garage était en aluminium et les coups portés furent réalisés de l'extérieur. A l'intérieur du garage, porte fermée, l'équipe Amiga avait installé un ordinateur Apple II, probablement branché à un échantillonneur DX-1 Effects II, afin de numériser le son qui se réverbérait dans cet espace clos, permettant ainsi d'obtenir un son fort et résonnant. Le bon son ne fut trouvé qu'après de nombreux coups et expérimentations.
Le DX-1 Effects II, appareil de chez Decillionix, consistait en deux composants matériels, l'un pour échantillonner le son et l'autre pour le restituer. Il s'agissait d'un appareil 8 bits qui disposait de 48 ko de mémoire, ce qui était plutôt faible pour numériser des sons longs. Les données sonores échantillonnées étaient logées dans un fichier séparé contenant environ 25 ko d'échantillons en 8 bits. Dans la démo de la Boing Ball, lorsque la balle rebondit sur le sol, la démo lit cet échantillon à un rythme d'environ 14 000 Hz, ce qui donne un son grave qui dure un peu plus de 1,5 seconde. Et quand la balle rebondit sur un mur, elle lit l'échantillon à un rythme de 22 375 Hz, ce qui donne un son un peu plus aigu qui dure un peu plus de 1,0 seconde.
Le DX-1 Effects II a enregistré les sons en monophonique (et à une fréquence inconnue) mais les capacités stéréo de l'Amiga et de sa puce Paula ont permis d'améliorer les choses. Ainsi, quand la balle rebondit sur le sol, le son est émis par deux des quatre canaux audio de Paula (un à droite et un autre à gauche) afin de produire un effet stéréo. Et quand la balle rebondit sur un côté, le son est émis par un seul canal, du côté approprié. A noter aussi que le son du rebond au sol est joué au volume maximum, alors que le son du rebond sur les côtés est à environ deux tiers du volume. Cela rend le son plus réaliste.
L'équipe Amiga a ainsi pu utiliser le même ensemble d'échantillons sonores pour créer trois bruits de rebond distincts, simplement en ajustant la vitesse de lecture, le volume et les canaux stéréo utilisés.
4.11 Le code source
Le programme de la Boing Ball a été écrit principalement en C. Cela représente environ 830 lignes pour le programme principal et environ 300 lignes pour le code du son. Une petite partie du code est en assembleur 68k, celle-ci fournit le code de calcul du sinus/cosinus (environ 100 lignes, dont la plupart contiennent la table de consultation du sinus/cosinus). L'image de la boule est appelée "globe" dans le code.
Un code source en assembleur 68k (sans doute de la dernière version) est disponible sur Internet depuis des années (on la trouve par exemple ici) et présente des commentaires de Harry Sintonen.
5. Reconstruction de la Boing Ball [retour au plan]
Sur la page Internet amiga.filfre.net/?page_id=5, Jimmy Maher propose de reconstruire la Boing Ball en langage C. Ceci en cinq étapes :
- Ouverture d'un écran, effacement de l'écran et dessin de l'image statique de la balle [exécutable, code source].
- Ajout de l'animation de rotation à la balle, qui est accomplie uniquement par le cycle des couleurs de la palette [exécutable, code source].
- Ajout du mouvement de rebond horizontal et vertical à la balle, ce qui est entièrement réalisé en manipulant les décalages X et Y de la fenêtre de visualisation [exécutable, code source].
- Ajout de l'arrière-plan statique, sans défilement [exécutable, code source].
- Ajout du son "boom" échantillonné [exécutable, échantillons sonores, code source].
6. Le choix d'un logo Amiga [retour au plan]
Après avoir racheté l'Amiga, Commodore avait l'intention d'utiliser la Boing Ball comme symbole officiel de la nouvelle machine, alors renommée "Amiga 1000". Plusieurs logos avec la Boing Ball furent même créés pour le lancement de l'Amiga 1000. Dans un premier temps, Commodore envisagea un logo métallique pour le boîtier de l'A1000, le lecteur de disquette et le moniteur.

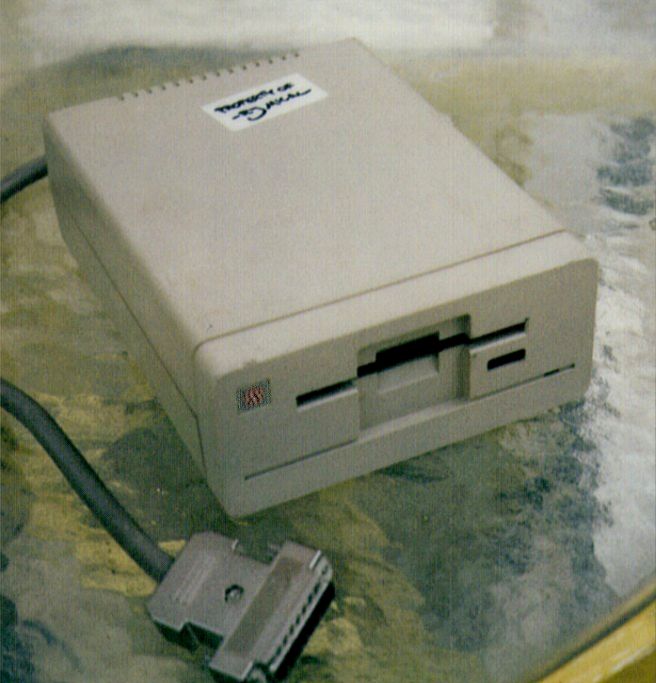

Prototype du lecteur de disquette A1010 avec le logo
de la Boing Ball (propriété de RJ Mical)
Le logo de l'encoche multicolore
L'A1000 arborant le logo de l'encoche multicolore (sur le boîtier et l'écran)
Howard Stolz, créateur du boîtier plastique
de l'Amiga 1000, avec un t-shirt Boing Ball
The Juggler, ou quand Commodore veut faire de l'ombre à la Boing Ball
Veste Amiga Boing Ball, version argentée (photo de Gail Wellington) et version noire
Logo Amiga d'Escom en 1995
La Boing Ball version Gateway 2000
A noter que l'encoche multicolore et même le logo avec le carré rouge étaient également préservés, comme si Gateway 2000 souhaitait embrasser l'entièreté de l'histoire de l'Amiga.
La Boing Ball version Gateway 2000, avec logo de l'encoche
La Boing Ball "horizontale" utilisée pour le logo Powered by Amiga
Fond d'écran d'AmigaOS 3.5 avec Boing Ball à sept rangées et mot Amiga avec carré rouge
Boîte et CD d'AmigaOS 3.5 avec des Boing Balls partout
Le système Amie/Elate, doté d'une Boing Ball en mouvement
Le SDK d'Amiga
La Boing Ball présente dans AmigaOS 4.1 (à gauche) et AmigaOS 3.1.4 (à droite)
La jaquette et le CD d'AmigaOS 3.2 (à gauche) et l'écran Kickstart 3.2 (à droite)
Si en 1985, la Boing Ball était l'emblème de la "puissance" de l'Amiga, il ne fallut pas longtemps pour que cette démo soit copiée ou adaptée sur d'autres plates-formes, dont les programmeurs disaient "eh, on peut faire pareil !".
Boink fut probablement la toute première "démo" de l'Atari ST, créée en interne par Atari Inc. à l'automne 1985. Elle fut manifestement conçue pour montrer que l'Atari ST pouvait aussi faire une balle rebondissante. L'Atari ST était en cette période l'un des concurrents les plus sérieux de l'Amiga.

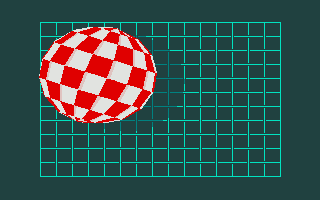

Boink sur Atari ST
Les démos Boing Ball et Boink furent également montrées dans une émission de télévision de 1985 (Computer Chronicles) où l'on comparait l'Atari ST et l'Amiga.
Boink eut également une version améliorée, nommée FujiBoink! et réalisée par le centre informatique Xanth FX en avril 1986, elle-même portée d'une démo sur Atari XL/XE. Le logo Atari, un mont Fuji en triangle, tourne sur lui-même et montre un dégradé de couleurs d'un côté, et un effet d'éclaircissement de l'autre, le tout sur un fond en damier rouge et blanc et à une vitesse respectable. Cette démo nécessite tout de même 1 Mo de mémoire. Enfin, cette démo affiche la phrase "Power without the price" (la puissance sans le prix) qui était souvent utilisée par le camp Atari pour montrer à l'Amiga que leur plate-forme était tout aussi capable, et pour moins cher.

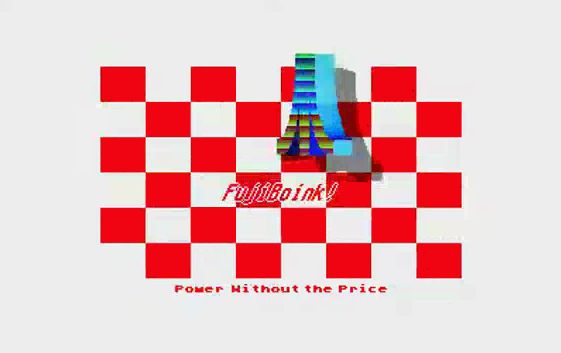

FujiBoink!

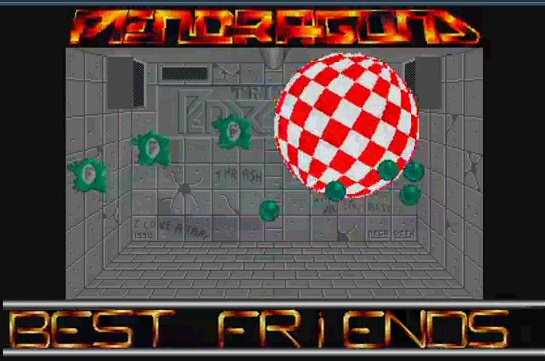

Boink Screen
- Boink par Xanth FX sur Atari XL/XE (1985).
- Amiga Demo 2.0 sur Commodore 64 (1986).
- SteelyBoink! par Tom Hudson sur Atari ST (1986).
- Boing! sur Amstrad CPC (198x).
- Moon Boink par Robert M. Birmingham sur Atari ST (1987).
- Stereo Steelyboink par LC Technologies sur Atari ST (1987).
- ManyBoink par Ralph Russell sur Atari ST (1988 ?).
- Sphere par Ken Soohoo (1988).
- STE Boing par Moving Pixels sur Atari ST (1990).
- Boink Bouncing Ball par Sock Master sur TRS-80/CoCo/Dragon (1990).
- Big Ball sur SAM Coupé (1990).
- Boing-Boing par The MCM sur Amstrad CPC (199x).
- M.Boing par Kit Felice sur Amiga OCS (1996).
- Amiga Boing! Demo 2.0 par Rob Kudla sur Atari 2600 (1999).
- 3d-boing, une démo 4 ko sur Amiga AGA (2002)
- OpenGL Boing OS4 par Daniel Beorchia sur AmigaOS 4 (2009).

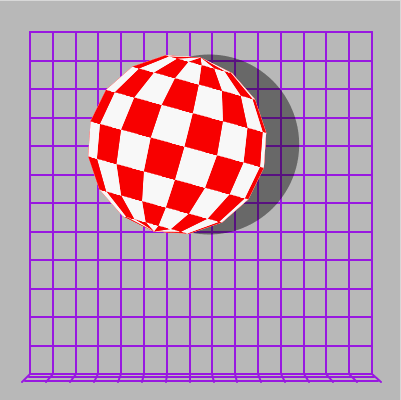

- Amiga Ball par David Cameron en JavaScript (2014).
- BoingDemo par aGGreSSor sur AROS et AmigaOS 4 (2015).
- BoingCube par Marko K. Seppänen sur AmigaOS 4 (2016).
- CC3 Demo par Alan Dekok sur TRS-80 CoCo (2017).
- Boing Ball for NES, une recréation de la Boing Ball sur la console NES (2021).
Dès le lancement de l'Amiga, les développeurs tiers, magazines ou simples passionnés s'approprièrent la Boing Ball. Elle se retrouva dans quasiment tous les objets possibles et imaginables (t-shirts, tasses à café, casquettes, etc.) en plus des magazines, jeux et logiciels Amiga. Voici un aperçu de ces "boingballisations".
8.1 Logithèque
Sur Amiga, des logiciels, jeux, démos et musiques ont bien évidemment repris le mot "Boing". Voici une sélection parmi les innombrables exemples :
- !boing, un module de musique par Converse.
- 1k Boing, démo de démarrage de Harry Sintonen (AmigaOS 68k).
- 3D-Boing, démo de BHL (AmigaOS 68k).
- 7boings 0.80, jeu gratuiciel de Mrdarek (AmigaOS 4).
- aaboing démo genre Boing Ball pour Amiga AGA.
- AmiBoing outil pour AmigaOS 68k ajoutant des Boing Ball sur le Workbench.
- Boing, un module de musique de Paledeth.
- Boing 3.0, jeu gratuiciel de Z Soft (S. Watters) (AmigaOS 68k)
- Boing Boing!, module de musique de X-Poole.
- Boing Boom Tschak, module de musique de Heatbeat.
- Boing Boom Tschak, module de musique de The Virus.
- Boing Bumm 2, module de musique de Slaxx.
- Boing Démo, recréation de la Boing Ball en SDL (AmigaOS 4).
- Boing!, module de musique par Delbert.
- Boing!!, module de musique de Yannis Brown.
- Boingball, un outil AmigaOS 68k pour jouer une animation sur le Workbench.
- Boingbumchak, module de musique de Chris Korte.
- Boingbomchak, module de musique de Duz.
- Boingball Reminiscence, un module de musique de Doc Mike.
- Boing Special Edition 1995, jeu gratuiciel de Z Soft (AmigaOS 68k).
- Boing Pairs, jeu gratuiciel de Petr Kaderka (AmigaOS 4, MorphOS).
- Boing!, jeu gratuiciel d'un auteur inconnu (AmigaOS 68k).

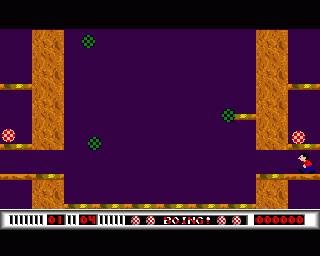

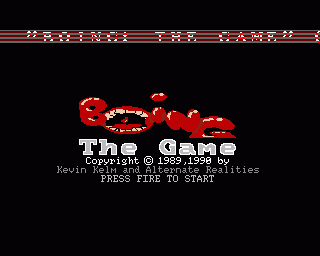

- Boing!: The Game, jeu commercial créé par Alternate Realities et publié par Micro Momentum (AmigaOS 68k).
- Boingtitle, module de musique de Mike Richmond.
- Boinng!, jeu gratuiciel de Josh Addison (AmigaOS 68k).
- Bunny's Boing Ball Bounty, un jeu de Robert Smith pour Amiga OCS.
- CrackBoing, une démo de MAD (AmigaOS 68k).
- Hello Boing, démo de ALLien Senses (AmigaOS 68k).
- OpenGL Boing, réadaptation de la Boing Ball en OpenGL (AmigaOS 4).
- The Boing!!, module de musique de Lunix.
- The Boings, démo de Leo Martin (AmigaOS 68k).
- Traxboing, module de musique de M. Nocken.
- Yaboing (Yet Another Boing), jeu gratuiciel d'Ali Turgut Ozer (AmigaOS 68k).
- Yaboing 2 (Yet Another Boing 2), jeu gratuiciel d'Ali Turgut Ozer (AmigaOS 68k).
- Amiga's Boing Ball new Adventures, jeu Windows et ordiphone.

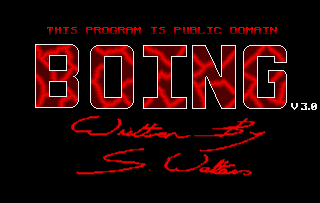

La démo 3D-Boing et le jeu Boing 3.0
Des noms de sociétés et de magazines ont aussi été influencés par la Boing Ball :
- AmiBoing, groupe de développeurs de jeux AmigaOS 4 et MorphOS.
- BOING, magazine Amiga conçu par Jérôme Senay et son équipe.
- Boing Attitude :), société éditrice de logiciels AmigaOS 4 et MorphOS.
- Boing Attack, ex-fanzine édité par l'équipe des Triple A.
- Get Boinged, ancien magazine en ligne.
- Amiga Boing Blog, un blog sur les jeux Amiga.
Le magazine BOING numéro 6
Mieux qu'un simple nom, certains jeux Amiga ont carrément inclus la Boing Ball en tant que décor voire d'élément jouable :
- Anti PC, un jeu gratuiciel de Marcin Oriowski. Votre vaisseau est en forme de Boing Ball et tire, notamment, sur Bill Gates.
- Boing!: The Game, un jeu commercial édité en 1990 par Alternate Realities/Micro Momentum. Des Boing Balls de différentes couleurs font office d'éléments de jeu. Dale Luck donna d'ailleurs son accord à l'auteur, Kevin Kelm, pour utiliser ce titre.

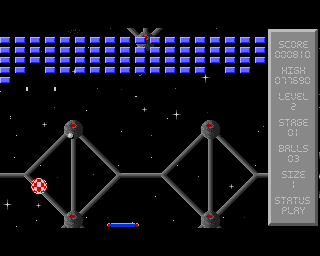

- Demolution (alias "Break!"), un jeu commercial édité en 1987. Il s'agit du premier casse-briques Amiga. La traditionnelle balle est remplacée par une Boing Ball.

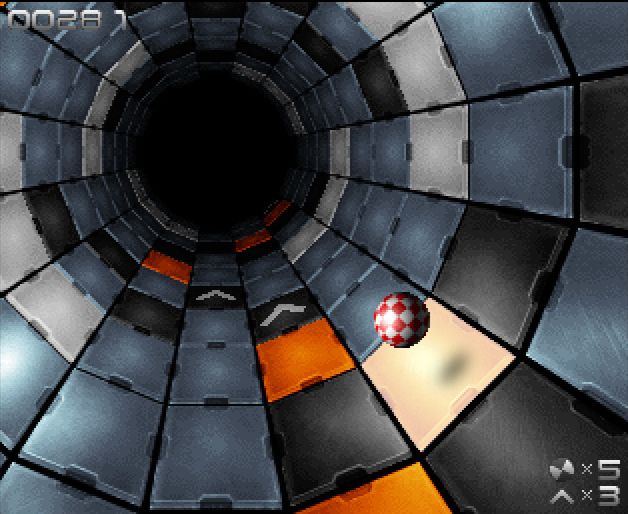

- Jump! est un jeu d'adresse/course en cours de finition pour Amiga AGA. Vous dirigez une Boing Ball dans un tunnel.
- Dans le jeu d'adresse RollerBall, créé par Harald Müller et édité par Intersoft en 1991, vous dirigez une balle ressemblant plus ou moins à une Boing Ball.
- SkyChase est un jeu de combat aérien publié en 1988 pour Amiga OCS. Les missiles à tête chercheuse sont en forme de Boing Ball.

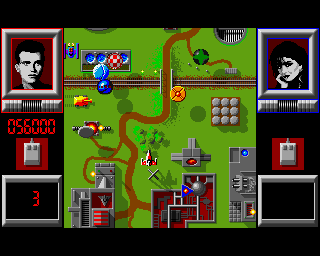

- Black Shadow est un jeu de tir vertical édité en 1987 pour Amiga OCS. L'un des vaisseaux ennemis est sous forme de Boing Ball.

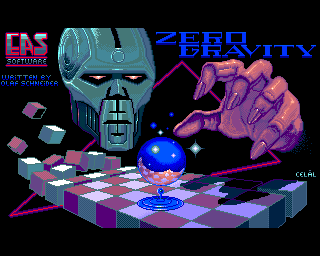

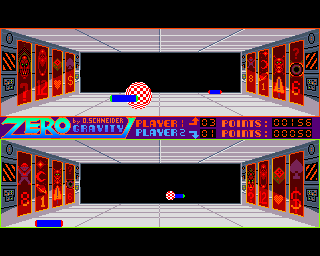

- Zero Gravity est un jeu d'adresse genre Pong en 3D, publié en 1988 pour Amiga OCS. La balle que se renvoient les joueurs est une Boing Ball. L'écran titre laisse aussi penser que la Boing Ball n'est pas loin car on voit un damier rouge blanc qui se reflète sur une boule en verre.

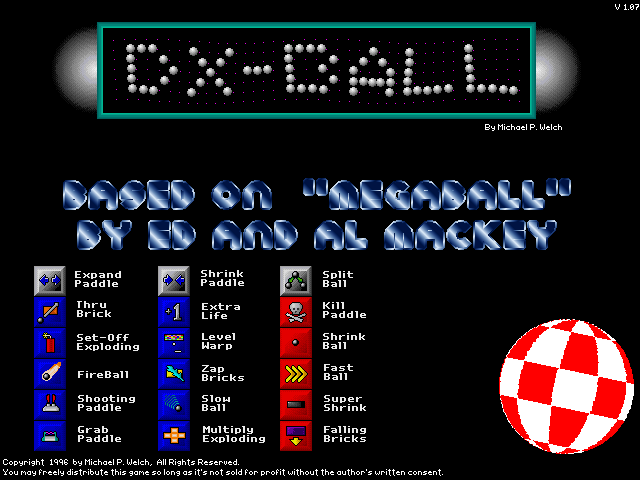

- L'influence de la Boing Ball a transpiré même en dehors de l'Amiga. Par exemple, le casse-briques DX-Ball, réalisé en 1996 pour Windows (également disponible sur Mac OS et Android) comporte une Boing Ball dans son écran titre. C'est une petite touche nostalgique de la part de son auteur, Michael P. Welch.

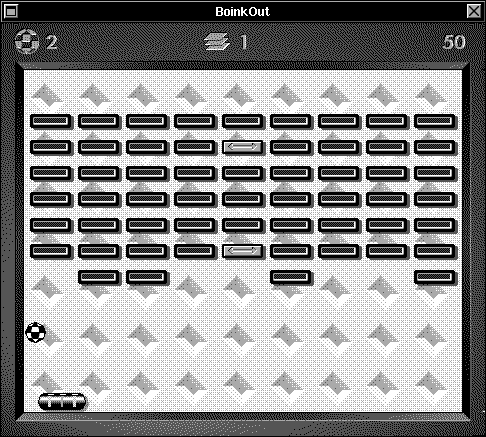

- Une démo qui vient avec la trousse de développement NeXTSTEP s'appelle BoinkOut, un casse-briques qui utilise une Boing Ball comme balle.

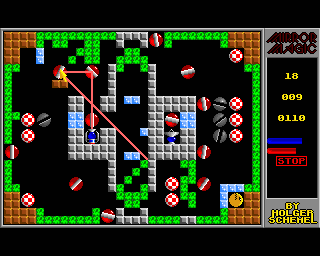

- Dans les nombreux objets et bonus du jeu de réflexion Mirror Magic de 1989, se trouvent des Boing Balls.
- L'une des Boing Balls les plus mémorables se trouve dans le jeu de réflexion Lemmings, créé par DMA Design en 1991. Dans l'introduction, les lemmings arrivent sur le terrain de jeu à l'aide d'une montgolfière en forme de Boing Ball. Clin d'oeil, les versions Atari ST, Sharp X68000 et d'autres ont aussi cette montgolfière Amiga.
Boing!: The Game et Demolution
Jump! et SkyChase
Black Shadow et Zero Gravity
DX-Ball et Lemmings
Certains graphistes se sont essayés à reproduire et à améliorer l'aspect de la Boing Ball.
- Une Boing Ball de Jeroen Petrik sur un A4000.
- D'autres essais de Jeroen Petrik : Boing Ball en verre et une autre sur un A4000.
- Une Boing Ball de Jack Thewlis.
- Le meilleur pour la fin, l'artiste français Nicolas Riquier a réalisé plusieurs Boing Balls, une sur fond noir et une, sans doute la plus belle de toutes, avec translucidité.
La Boing Ball translucide de Nicolas Riquier
YouTube est également rempli de vidéos sur la Boing Balls. Voici quelques exemples prit au hasard :
- Simple Boing Ball qui rebondit.
- 30 minutes de Boing Ball qui rebondit, en "haute qualité".
- Vidéo de la Boing Ball en 60 Hz et 1080p.
- Vidéo de la Boing Ball en 4K.
- Petite vidéo Boing Ball, Amiga vs Atari de Fanatic2k/Olivier Mercier.
- Enregistrement de l'animation Boing Ball sur un A1000.
- Vidéo hommage à la Boing Ball avec une recréation en 3D.
- Recréation de 2019 en 3D avec de multiples Boing Balls.
- Recréation de 2020 en 3D à l'aide d'Unity HDRP RTX.
- Une comparaison de la Boing Ball sur Amiga, Atari, Commodore 64 et ZX Sinclair.
- Robert Smith montre dans cette vidéo YouTube comment construire une Boing Ball qui lévite en utilisant une imprimante 3D.
- Le système d'exploitation NeXTStep dispose d'un économiseur d'écran (nommé "BackSpace") avec la Boing Ball.
Voici les autres Boing Balls qui ne rentrent pas dans les catégories précédentes.
- Une belle Boing Ball de plage.
- Un pin's Boing Ball à épingler sur votre veste.
- Un oeuf de Pâques se cache dans la mise à jour Boing Bag 1 d'AmigaOS 3.5.
- Un tapis de souris avec de lemmings dessus.
- Une Boing Ball bien éclairée.
- Une horloge à la sauce Boing Ball.

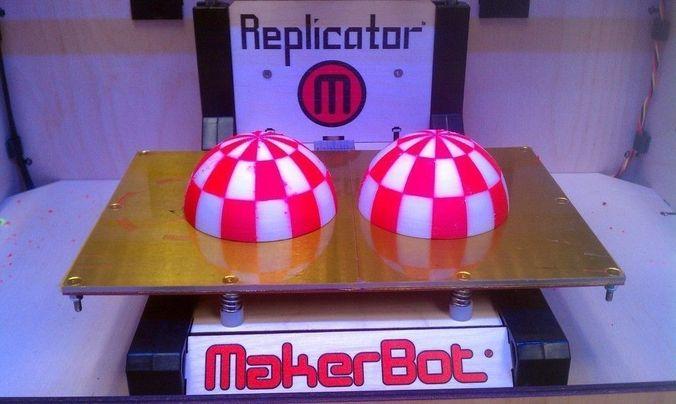

- Une Boing Ball en impression 3D.
- Un boîtier pour AmigaOne en forme de Boing Ball.
- Pour les férus de modélisation 3D, vous pouvez même vous essayer à la création d'une Boing Ball parfaite avec LightWave 3D.

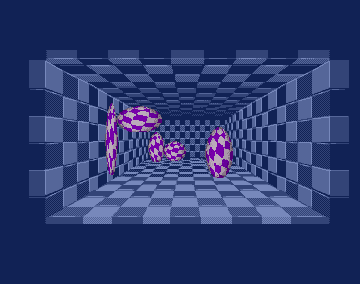

- Quelques Boing Balls dans la démo Vector Exterminator du groupe Shining.
Le logo et la marque Boing Ball ont été tour à tour la propriété de Commodore, Escom, Gateway 2000 puis Amiga Inc. (société gérée par Bill McEwen) depuis 1999 jusqu'en 2019. En raison de l'absence de réactivité d'Amiga Inc., l'enregistrement de certaines marques Amiga, comme la Boing Ball, expira aux États-Unis. Hyperion Entertainment CVBA (la société s'occupant notamment du développement d'AmigaOS 4.x), commença à enregistrer des marques Amiga, depuis 2016, et fit notamment une demande pour enregistrer le logo de la Boing Ball. En mai 2017, le bureau américain des marques déposées (USPTO) réagit aux demandes de Hyperion et refusa toutes ses demandes d'enregistrement. Pour l'anecdote, on murmure que la demande pour l'enregistrement du logo "Boing Ball" fut refusée car elle n'était pas datée et signée ! En outre, il faut rappeler que Hyperion est un titulaire de licence officielle de la Boing Ball via l'accord de règlement signé en décembre 2009 par les parties Amiga (Amiga Inc. et Co) et Hyperion. Extrait de cet accord : "les parties Amiga accordent à Hyperion un droit et une licence exclusifs, perpétuels, mondiaux, libres de redevances et transférables d'utiliser les marques sous licence exclusive, et un droit et une licence non exclusifs, perpétuels, mondiaux, libres de redevances et transférables d'utiliser la marque du logo "Boing Ball".
En février 2019, Amiga Inc. transféra tous les droits mondiaux de toutes les marques Amiga à Amiga Corporation, une entreprise également gérée par Mike Battilana. Cette société mit à jour le site Internet amiga.com en juillet 2020 affichant cette page où l'on apercevait un bout de Boing Ball :
Page d'accueil du site Internet d'Amiga Corporation en juillet 2020
Logo enregistré de la Boing Ball par Amiga Corporation
A noter enfin que toutes les licences concernant la Boing Ball (ainsi que les autres marques/logos Amiga et même les autres logos dans le monde) sont soumises à une limite temporelle, elles doivent être renouvellées régulièrement. Les droits de loi commune ("common law") n'expirent cependant pas de la même manière. La propriété de la Boing Ball pourrait encore changer à l'avenir...
10. Conclusion [retour au plan]
La Boing Ball est rapidement devenue un symbole de la philosophie et de la puissance de l'Amiga. Même si de nos jours il s'agit d'un logo comme un autre, cela n'empêche pas les quelques acteurs commerciaux du monde Amiga de s'arracher sa légalité. Avec un logo comme la Boing Ball, l'Amiga ne mourra jamais... il rebondira éternellement !
Sources
- Histoire de l'Amiga sur Obligement - année 1984 à propos de la Boing Ball.
- Article sur le Lorraine - le prototype Lorraine et le développement précoce de la Boing Ball.
- Aminet - diverses versions de la Boing Ball, images et autres matériaux.
- Pouet.net - démos de la Boing Ball sur Amiga et autres plates-formes.
- Amiga History Guide - informations sur la Boing Ball et sur d'autres sujets Amiga.
- La Liste Des Jeux Amiga - liste des jeux Amiga, notamment ceux avec "Boing" dans leur nom.
- Livre "The Future Was Here" par Jimmy Maher - chapitre sur la Boing Ball.
- Magazine Byte, mars 1986, page 382 - une information de Dale Luck sur la Boing Ball.
- YouTube - vidéo avec Dale Luck à propos de la Boing Ball.
- amiga.filfre.net/?page_id=5 - reconstruction de la Boing Ball en C.
- Disquette de démos fournie avec le Workbench 1.0 (version août 1985 et novembre 1985).
|
|
