Matériel : FastATA 1200 MK-V
(Article écrit par Guillaume Wante - février 2024)
|
|
Présentation
Cette interface est la dernière version, sortie en 2017, du célèbre contrôleur de disque fabriqué par Elbox
qui permet de connecter jusqu'à quatre périphériques. La MK-V permet, en théorie, d'utiliser dans votre Amiga 1200
des périphériques SATA/ATA/IDE/EIDE de grosse capacité comme des disques durs, des SSD, des cartes CompactFlash,
des DVD, CD-RW, lecteurs ZIP...
Sur les CompactFlash et les disques durs SATA, il y a la gestion native du mode PIO-5. La configuration
minimum est un A1200 de base avec une extension de 4 Mo de mémoire Fast. Bien sûr, une carte accélératrice
sera la bienvenue.
Ma carte a été commandée en Espagne chez AmigaStore.
La commande a été traitée rapidement malgré l'achat entre Noël et le Nouvel An. La livraison a pris deux
jours. La boîte est blanche et ne contient aucune inscription. A l'intérieur, on trouve la carte composée
de deux parties reliées par un câble, une disquette avec les pilotes, deux colliers plastiques, une nappe
IDE double et un manuel en anglais.
En complément à ces informations, il faut savoir que lorsque le FastATA est connecté, le connecteur
IDE interne de l'A1200 ne peut plus être utilisé. De même, l'installation d'un périphérique sur le port horloge
ou d'une Indivision oblige à acheter des adaptateurs supplémentaires qui vont surélever la carte, sans quoi
elle ne peut pas être installée.
Mon matériel avant installation
Afin de faire un comparatif avant et après, je vais ici décrire ma configuration. Je dispose d'un A1200 de bureau
muni d'une carte accélératrice ACA1231
avec 64 Mo de mémoire, ainsi que d'un adaptateur IDEFIX97 avec une carte
PCMCIA 16 Go 266x partitionnée en trois parties et d'un vieux lecteur de CD fin branché en maître sur le

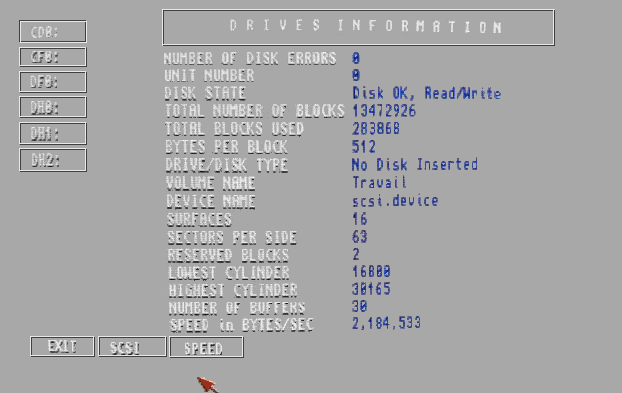

second port IDE. Avec cette configuration, SysInfo me donne une vitesse proche de 2 Mo/s.
Installation matérielle

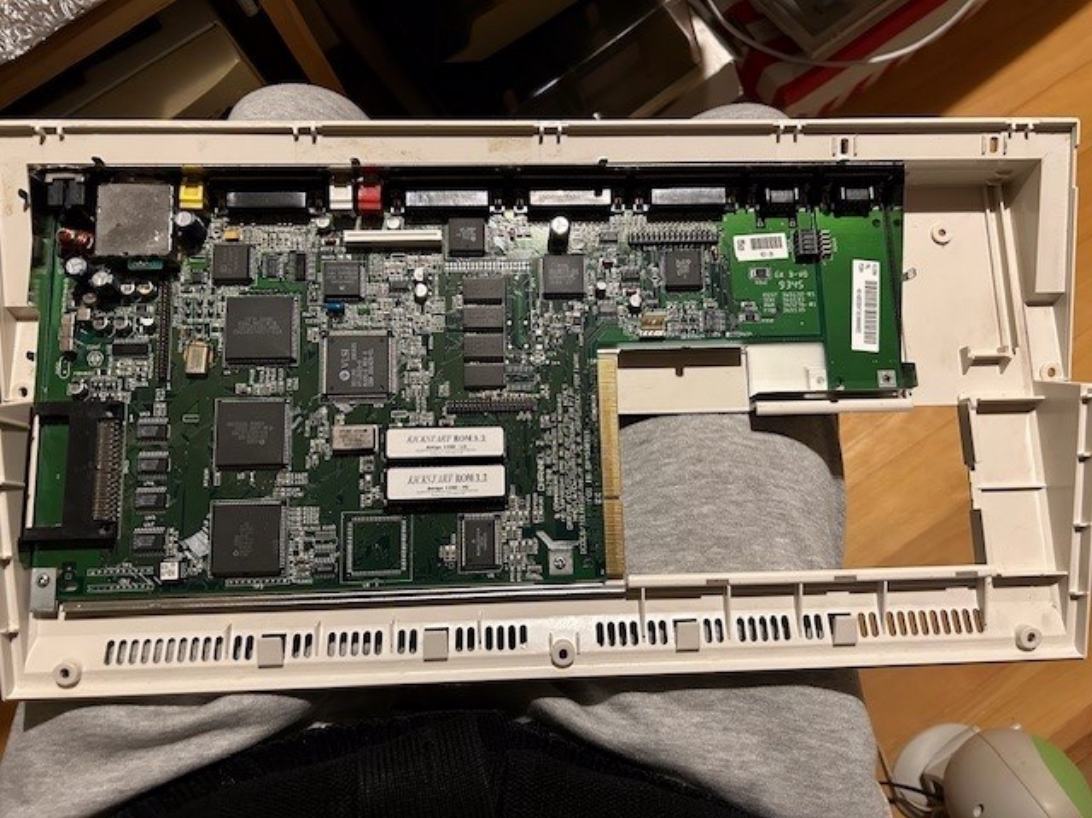

Il faut, dans un premier temps, démonter la coque, le clavier et le blindage de votre A1200. Ce dernier
ne pourra d'ailleurs plus être remis.

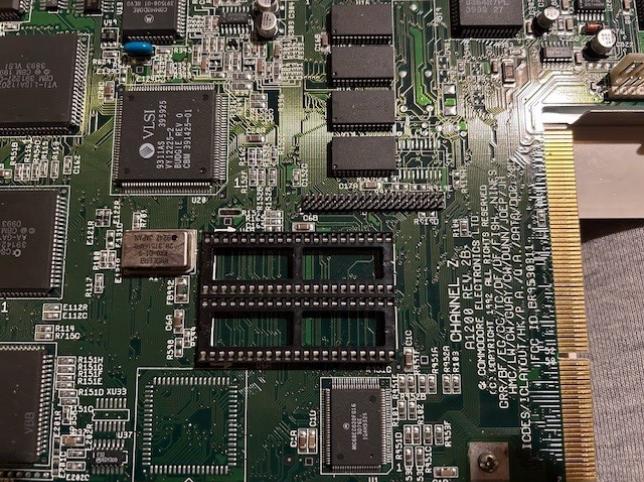

Ensuite, il vous faut démonter les ROM en veillant à bien les repérer.
Passez ensuite le collier en plastique, qui servira à assurer le montage du FastATA, sous le support
de la ROM en haut du clavier (low) sur la carte mère. Attention à mettre le collier dans
le bon sens. Enfichez la carte sur la puce Gayle.

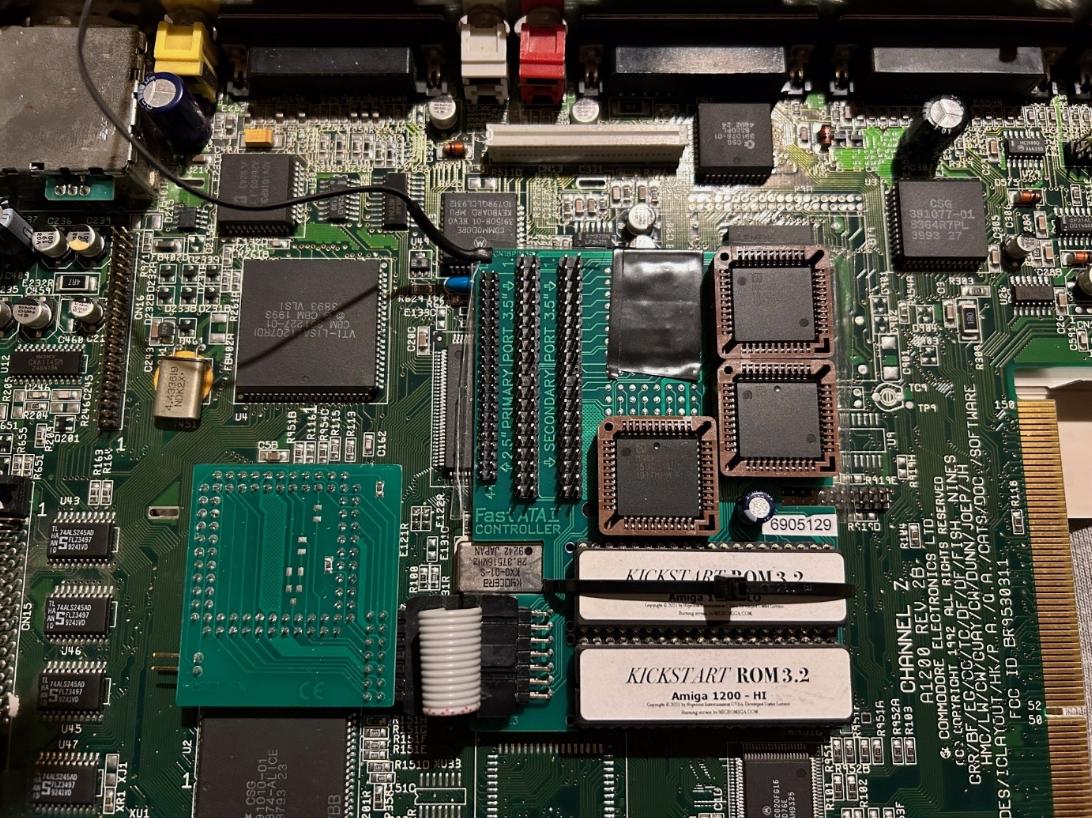

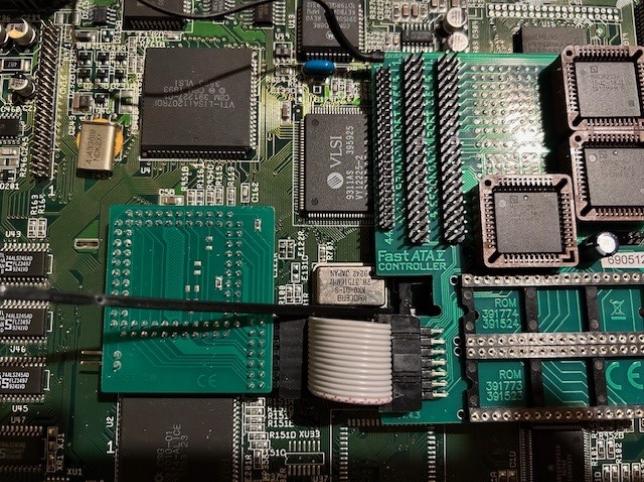

Enfichez la carte sur les supports de ROM. Je vous conseille fortement de mettre une protection de plastique
entre votre carte mère et le FastATA afin d'éviter un court-circuit.
Attention : la carte doit s'insérer le plus à gauche des supports de ROM car ceux-ci comportent 42 broches
par support alors que le FastATA n'en a que 40.
Installez les ROM en faisant attention à ne pas tordre une broche, ce qui est facile car le
FastATA est équipé de support tulipes. Serrez le collier en plastique en ayant vérifié au
préalable que la carte est bien fixée.

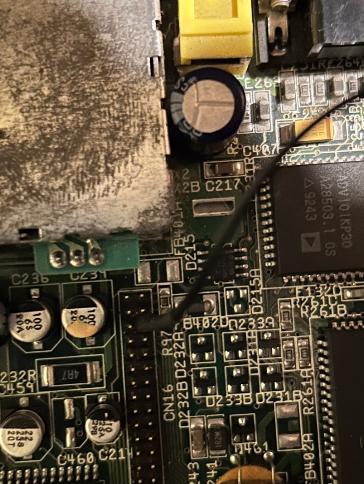

Branchez le câble sur la broche 39 du port IDE de la carte mère.
Branchez vos périphériques (disque dur, CompactFlash, CD, etc.) et remettez le clavier et la coque de
votre A1200.
Installation logicielle
Sans l'installation des logiciels, vous n'aurez aucun gain de vitesse et ne pourrez pas vous servir du
port IDE secondaire. Chez moi, la disquette était illisible, j'ai donc téléchargé la dernière version
sur le site d'Elbox.

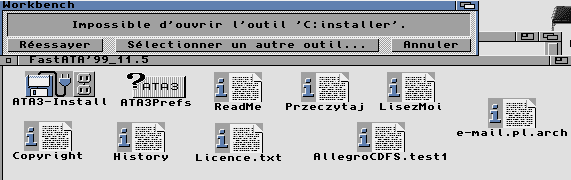

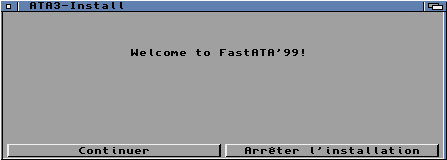

Cliquez sur l'icône d'installation. Vous avez de grandes chances que, comme pour moi, ça ne fonctionne pas.
En effet, il faut le dernier Installer
disponible sur Aminet. Le comble est que même celui d'AmigaOS 3.2 ne permet pas cette installation.
Ensuite, il vous suffit de répondre aux différentes questions ci-dessous :

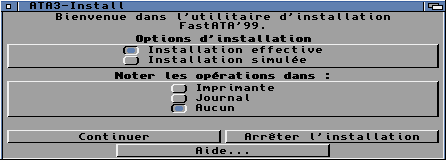

Appuyez sur "Continuer"

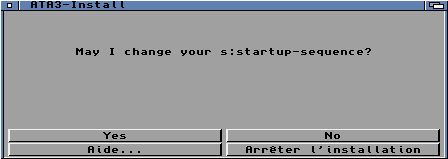

Appuyez sur "Yes"
Le pilote ATA3.driver sera alors copié dans votre répertoire C:. Appuyez sur "Continuer la copie".

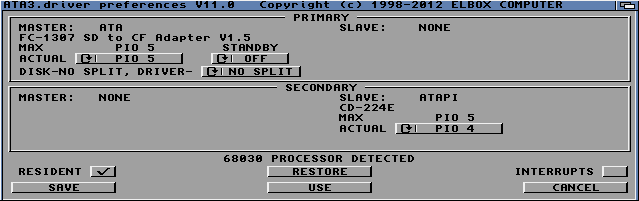

A la fin de l'installation, le pilote se met en route et vous pouvez changer le mode PIO. Pour ma part,
le mode 5 est autorisé pour ma carte CompactFlash. N'oubliez pas d'appuyer sur "SAVE" pour sauvegarder la
configuration.

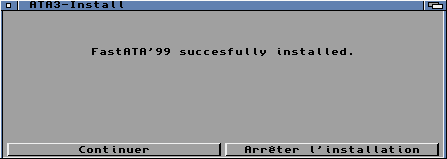

Appuyez sur "Continuer"

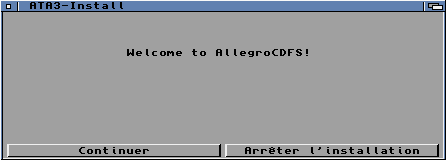

Ensuite, l'installation vous propose d'installer AllegroCDFS qui sera utile si vous avez un lecteur de
CD ou DVD.
Appuyez sur "Continuer"

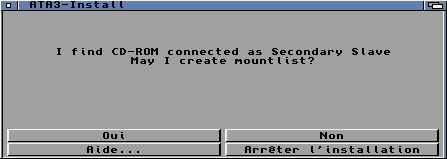

Appuyez sur "Oui"

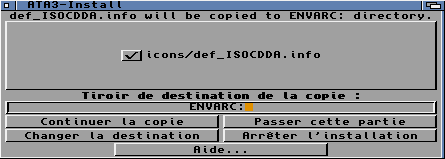

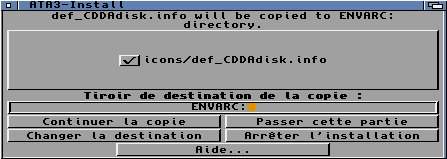

Appuyez sur "Continuer la copie"
Appuyez sur "Continuer la copie"

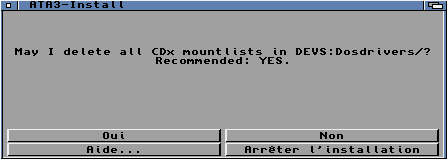

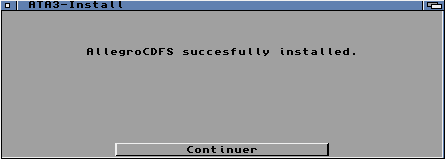

Appuyez sur "Oui"
Installation terminée
Performance
Le moment de vérité est arrivé : quelle est la performance de cette carte ?

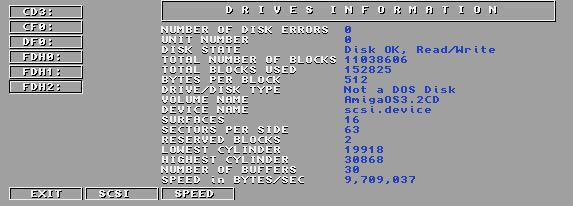

Eh oui, presque 10 Mo/seconde, soit plus de cinq fois la vitesse initiale. Cela se traduit à
l'utilisation par des fenêtres qui s'ouvrent beaucoup plus vite (surtout s'il y a beaucoup de fichiers
dans le répertoire) et il en est de même pour les gros fichiers (images, musiques, vidéos, etc.).
Conclusion
Cette interface est la solution pour améliorer les accès disque d'un A1200 disposant d'une carte accélératrice
sans port IDE. D'après les tests trouvés sur Internet, les performances du FastATA semblent meilleures que
celles du port IDE d'une carte Terrible Fire 1230 (5,5 Mo/s). Cependant, elles semblent inférieures à celle
d'une Vampire V2 (pour A500) ou d'une PiStorm.
Elbox annonce des performances allant jusqu'à 16,6 Mo/sec mais je n'ai trouvé personne ayant réussi à
attendre ce débit (si vous avez mieux que mes 10 Mo/sec n'hésitez pas à me le dire en me précisant votre
configuration).
La notice fournie n'est pas assez détaillée ; aucune information sur le fait qu'il faut isoler électriquement
la carte FastATA de la carte mère de l'A1200 et aucune information sur l'installation et le paramétrage des
logiciels fournis (même si c'est facile).
Le montage de la carte semble plus du bricolage que du produit de série. Cependant, une fois mise,
la carte tient bien. De même, les supports tulipes, pour insérer les ROM, ne sont pas pratiques et je me
demande pourquoi ne pas avoir mis 42 broches pour insérer la carte sur le support des ROM, ce qui éviterait

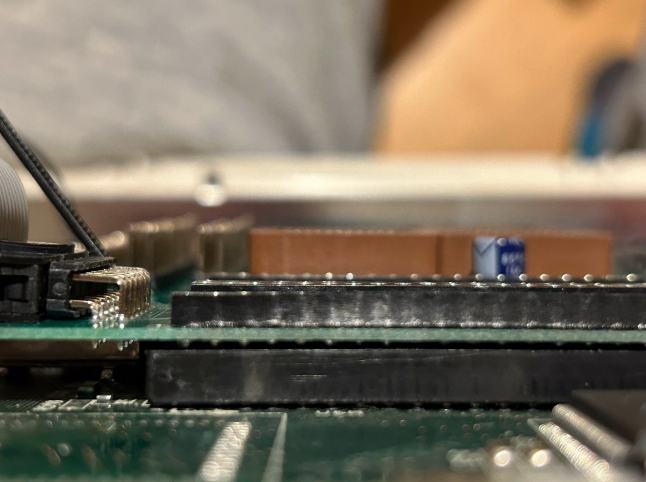

les possibles erreurs de montage. Une ultime remarque, cette dernière version de FastATA n'a plus de support de ROM
sous la carte, elle est donc plus basse, ce qui pourrait sembler être un avantage pour refermer la coque
mais, en fait, c'est un risque de court-circuit. Et pour les gens qui ont, comme moi, une carte mère avec
un port horloge complet, la carte force sur les broches de ce port horloge.
Nom : FastATA 1200 MK-V.
Constructeur : Elbox.
Genre : contrôleur de disque EIDE/SATA/etc.
Date : 2017.
Prix : 120 euros.
|
|
