Bidouille : Fabriquer sa manette Amiga arcade (modèle amélioré)
(Article écrit par Guillaume Guittenit et extrait de lesdocs.fr/amiga - août 2015, mis à jour en novembre 2023)
|
|
J'ai décidé de faire un modèle amélioré de ma manette "en bois du Jura".
Je vais réduire sa hauteur et utiliser des micro-commutateurs plus silencieux.
1. Les pièces nécessaires
La manette se compose de différentes pièces :

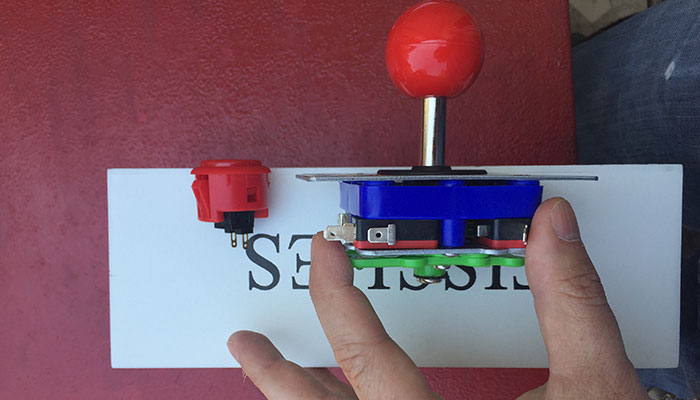

La manette et les boutons sont moins profonds que ceux de ma première version. Les boutons sont également plus silencieux,
j'opte pour des Sanwa OBSFE-30.
Je prépare donc la découpe.

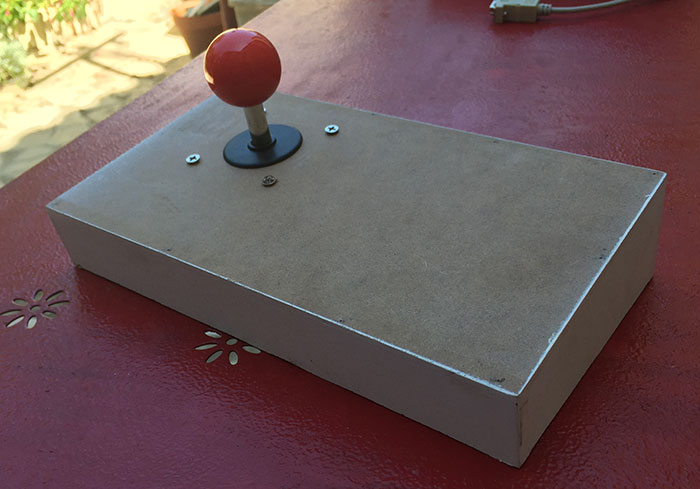

Voici le résultat : la boîte est légèrement en pente pour plus de confort et aussi pour garder l'esprit borne arcade.
Avec les deux boutons, c'est tellement beau que ça va faire des jaloux.
Sobre et efficace
2. Raccordement des fils
J'ai raccordé le deuxième bouton pour pouvoir profiter au maximum des jeux qui gèrent ce paramètre.
Et il y en a de plus en plus grâce à WHDLoad.

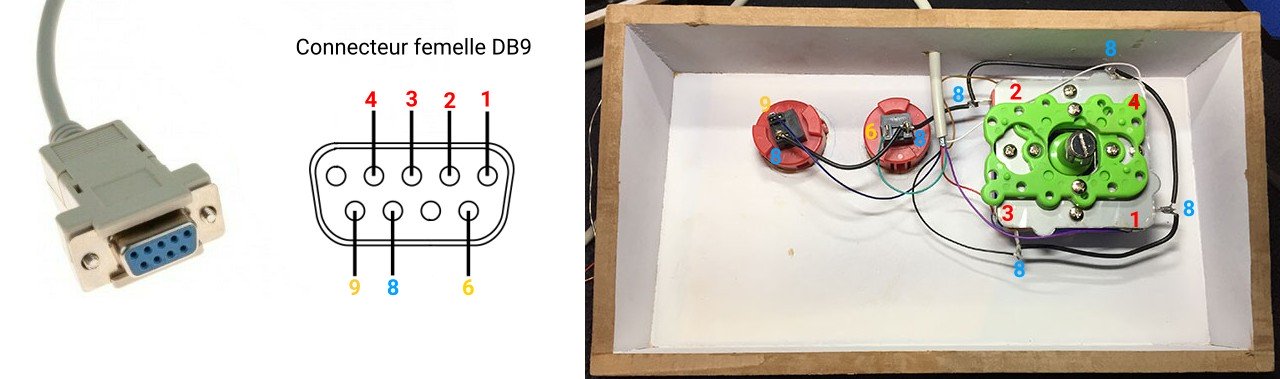

Correspondance des fils du connecteur femelle DB9 sur les boutons et micro-commutateurs :
Broche 1 : Haut (fil violet sur la photo)
Broche 2 : Bas (fil marron)
Broche 3 : Droite (fil rouge)
Broche 4 : Gauche (fil blanc)
Broche 5 : Rien
Broche 6 : Bouton numéro 1 (fil vert)
Broche 7 : Rien
Broche 8 : Masse (fils noirs reliés à chaque bouton et micro-commutateur)
Broche 9 : Bouton numéro 2 (Fil bleu)
3. Conclusion
Cette manette est d'un très grand confort et d'une grande précision. Elle est très légère
et peut prendre appui sur les genoux ou sur la table.

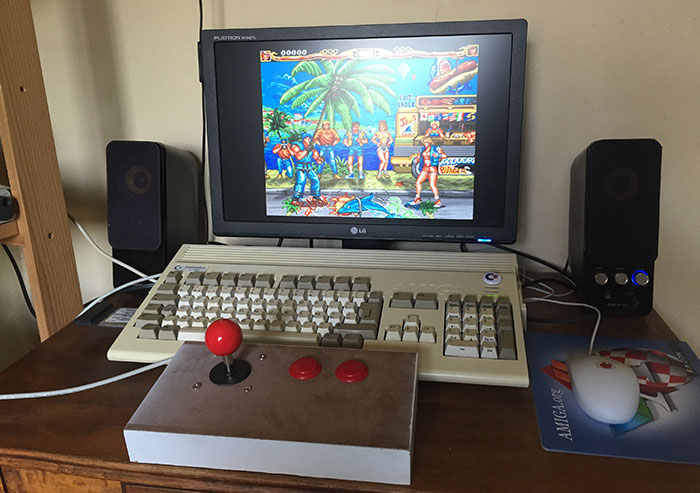

Le jeu Fightin' Spirit est idéal avec une manette arcade et un deuxième bouton
