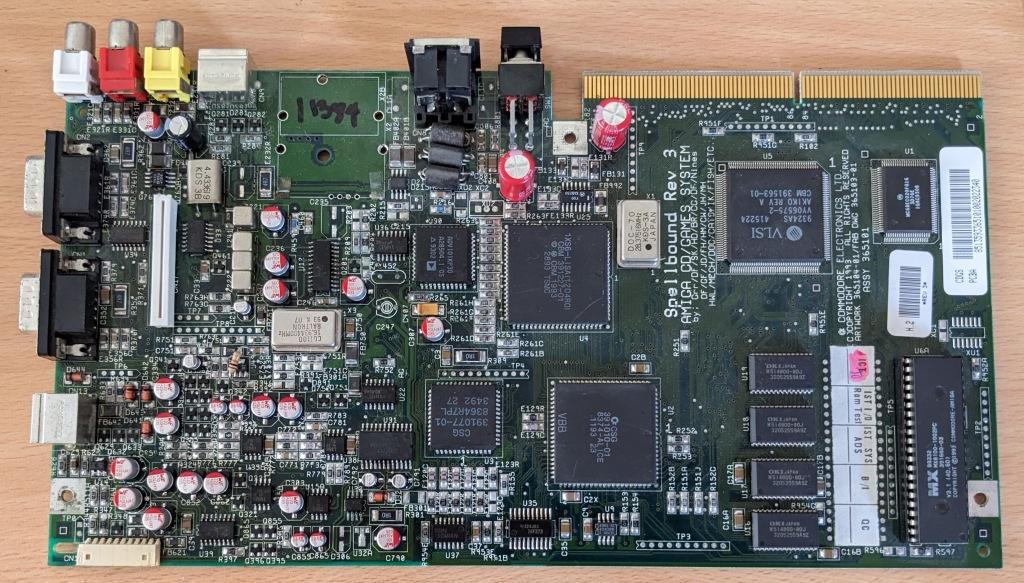

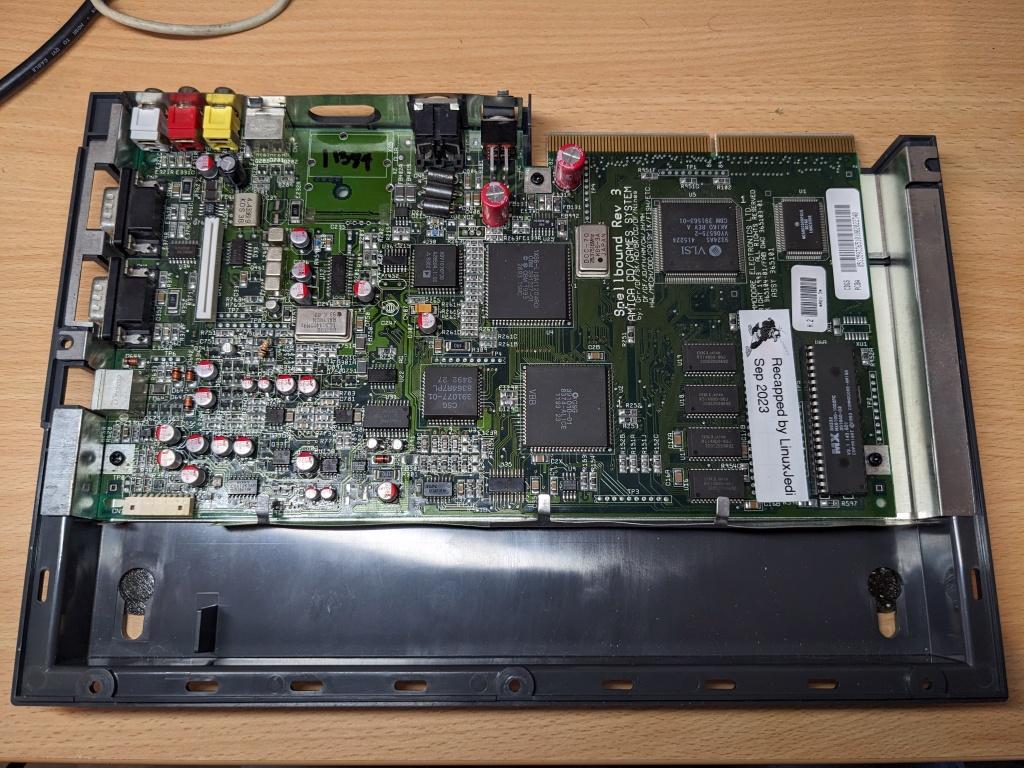

J'ai récemment fait l'acquisition d'une CD32 qui est dans un état désastreux. Sa restauration va demander beaucoup de travail, alors commençons. La machine La CD32 est une console de jeu qui est, en gros, un Amiga 1200 à l'intérieur et qui est dotée d'une puce supplémentaire appelée "Akiko" qui gère notamment la conversion des pixels chunky en pixels planaires ainsi que le lecteur de CD. La mienne a été reçue avec le lecteur de CD cassé au niveau du boîtier (j'ai encore le mécanisme), les condensateurs et le modulateur TV enlevés. Il y avait des fuites évidentes sur la carte mère. Vous pouvez voir une fuite évidente en bas à gauche de la carte mère. Les marques blanches à l'intérieur du boîtier sont les endroits où les supports du lecteur de CD ont été arrachés et où l'on a essayé de les recoller par le passé. Restauration Heureusement, j'ai pu nettoyer la fuite assez facilement et un coup de multimètre n'a montré aucun dommage sur les pistes liées aux condensateurs. Il y a beaucoup de condensateurs dans une CD32 et celle-ci n'en disposait pas, ce qui aurait servi de référence lors du remplacement. J'ai donc suivi cette photo Wikimedia pour savoir lesquels étaient montés et lesquels ne l'étaient pas. J'ai également utilisé Amiga PCB Explorer pour déterminer les valeurs. Cela m'a également aidé à déterminer quels condensateurs n'étaient plus nécessaires en raison du retrait du modulateur TV. Pendant que j'y étais, j'ai remplacé le condensateur jaune au tantale, qui est défaillant en cas de court-circuit, et celui-ci n'avait pas fière allure, probablement à cause des fuites à proximité. Une chose à noter avec la CD32 est que les condensateurs à trous traversants étaient souvent montés dans le mauvais sens en usine. Cela les rendait inopérants assez tôt. Il est facile de tester le bon sens, et la photo de Wikimedia les montre dans le bon sens. Le résultat final ressemble à ceci. La plupart des nouveaux condensateurs sont des Wurth, avec quelques Panasonic et un Rubycon : Tests A ce stade, j'ai décidé de tester la carte mère, je n'ai pas de câble S-Video ou de câble audio composite complet à portée de main (je les achèterai plus tard), et ce sont les câbles que l'on utilise généralement pour connecter une CD32. J'ai donc utilisé un câble audio pour connecter la vidéo composite. ![]() Est-ce un succès ? Presque ? Nous avons bien un démarrage montrant l'animation de démarrage. Mais la vidéo n'a qu'un signal bleu et vert, pas de rouge. On peut suivre le schéma suivant pour voir le chemin que prend le rouge. Il sort donc du DAC vidéo, passe par le commutateur 4066 et entre dans l'encodeur CXA1145, qui fusionne le rouge, le vert et le bleu pour obtenir les sorties composite et S-Video. Les pistes semblent toutes bien fonctionnelles, et les résistances sont bonnes. Si je devais hasarder une hypothèse à ce stade, je dirais que le 4066 est probablement défectueux. Mais nous pouvons le tester. Prochaines étapes Il y a plusieurs choses à faire. Tout d'abord, je dois déterminer l'endroit où le rouge est défaillant. Pour ce faire, j'utiliserai un oscilloscope pour tracer le signal. En plus de la réparation de la carte mère, je vais avoir besoin d'une nouvelle coque supérieure. J'essaie d'en trouver une, mais le seul endroit où j'en ai trouvé une jusqu'à présent est Analogic, et c'est assez cher. Si vous savez où je peux m'en procurer une, merci de me le faire savoir. Le drapeau rouge Pour diagnostiquer ce problème, je disposais de cette partie du schéma. Ma théorie était que le circuit intégré 4066 était défectueux, mais il aurait pu s'agir d'autres éléments. Le condensateur pour le rouge près de la puce de l'encodeur a été testé en premier, juste pour s'assurer qu'il ne bloquait pas le signal et, résultat, il fonctionne correctement. Le 4066 est en fait un interrupteur numérique qui peut activer et désactiver la vidéo pour chacun des canaux rouge, vert et bleu. La broche 9 est l'entrée rouge (piste rouge ci-dessous) et la broche 8 est la sortie rouge (piste bleue ci-dessous). En testant avec un oscilloscope, il était clair que l'entrée ressemblait à un signal vidéo normal, mais que la sortie était principalement tirée vers la masse (mais assez bruyante). IC Yoga Comme cette puce est essentiellement un interrupteur, il est relativement facile de la tester. J'ai soulevé la patte de la broche 8 du circuit 4066, je l'ai laissée en suspension dans l'air et j'ai soudé un petit fil de dérivation entre la broche 9 et le chemin de la broche 8. Cela a permis de réaliser une dérivation à chaud de l'interrupteur. Voici une photo de l'écran de mon microscope, car il est difficile de photographier la pièce avec des objectifs de téléphone normaux. Ce n'est pas très beau, c'est un peu bricolé, mais ça devrait être suffisant pour être fonctionnel. Testons-le. Nous avons du rouge ! Et l'écran de démarrage de la CD32 est une belle animation. Même s'il s'agit d'une vidéo composite de mauvaise qualité. Il ne me reste plus qu'à remplacer la puce pour une réparation correcte. Retourner le couvercle Les supports du lecteur de CD étant cassés sur le boîtier d'origine, j'ai commandé un boîtier de remplacement auprès d'Analogic. Il est intéressant de noter que le logo Commodore est un peu différent sur ce boîtier. Je n'avais pas réalisé qu'il y avait deux versions du boîtier. J'ai installé le lecteur de CD dans le nouveau boîtier. J'ai dû retirer le couvercle métallique du mécanisme de la lentille, qui était légèrement déformé, et les supports étaient également cassés. Cela ne devrait pas avoir d'impact sur la fonctionnalité, c'est plus esthétique lorsque la porte est ouverte. J'ai ensuite transféré la carte de contrôle avant dans le nouveau boîtier. Tests Ceci fait, il est temps de tester. J'ai branché le lecteur de CD et le panneau sur la carte mère. J'ai ensuite pris mon CD Xenon II et je l'ai inséré dans le lecteur. Je tiens la coque supérieure légèrement vers le haut pour que l'électronique du lecteur de CD ne heurte pas la carte mère. Mais cela a-t-il fonctionné ? Voyons ce qu'il en est. C'est un succès ! J'avais un peu peur que ce lecteur ne fonctionne pas, mais il semble fonctionner correctement. C'était aussi un bon test de la sortie audio. J'utilise maintenant un câble S-Video avec une sortie audio RCA pour ce téléviseur, pour tester. Prochaines étapes Nous avons un lecteur de CD fonctionnel dans un nouveau boîtier et une carte mère en état de marche. Le circuit intégré 4066 défectueux doit encore être remplacé avant que je puisse remonter complètement la machine. D'autres tests sont également possibles. J'ai également une mise à jour mineure à réaliser. Vraies couleurs Le circuit intégré 4066 de remplacement est arrivé. J'ai donc enlevé l'original ainsi que le correctif que j'ai fait pour contourner la mauvaise puce. J'ai ensuite branché la CD32 pour m'assurer que nous avions toujours une belle image couleur. Les choses se présentent déjà beaucoup mieux ! Réassemblage Il est maintenant temps de tout réassembler. J'ai commencé par remettre la carte mère dans la protection métallique dans lequel elle se trouvait et je l'ai placée dans la partie inférieure du nouveau boîtier. Ma CD32 n'était pas livrée avec des vis, j'ai donc dû utiliser des vis courtes de 3 mm autotaraudeuses pour cela. Ensuite, la partie supérieure a été mise en place. Il a fallu utiliser des vis autotaraudeuses plus longues de 3 mm. Test final ? J'ai tout branché, j'ai mis en marche la console, j'ai inséré un CD et j'ai entendu un bruit comme si le CD glissait dans le lecteur. La CD32 eut du mal à lire quoi que ce soit sur le CD. J'ai découvert qu'en appliquant une pression sur le couvercle, le CD fonctionnait, et il semble que je ne sois pas le seul à avoir constaté cela. Le site The Angry Video Game Nerd a réalisé une vidéo sur la CD32 dans laquelle il a contourné le problème en utilisant un pot de peinture. Il s'avère que le mécanisme fonctionne en faisant reposer le CD sur la broche inférieure et en plaçant une broche supérieure magnétique sur le CD, qui le maintient sur la broche inférieure. Si les deux ne se rencontrent pas correctement, le CD est libre de glisser sur la broche inférieure. Après quelques recherches, il apparaît que l'une des causes les plus courantes est que les ressorts en caoutchouc qui poussent le CD vers le haut perdent de leur force avec le temps. J'ai trouvé une solution temporaire à ce problème en utilisant du White Tac pour pousser ces ressorts vers le haut. Cela a fonctionné, mais à ce stade, j'ai remplacé tout le mécanisme du lecteur. J'avais envisagé d'utiliser des rondelles élastiques à la place du White Tac comme solution plus permanente. Mais c'était encore un peu trop bricolé à mon goût. De toute façon, il manque déjà la protection métallique au-dessus de la zone de la lentille. Cela signifie que les seules pièces d'origine de ma CD32 seront la carte mère et le panneau avant, mais cela signifie aussi qu'elle sera plus solide mécaniquement. Remplacement du lecteur CD J'étais en déplacement à Helsinki pendant une semaine et à mon retour, le lecteur de remplacement a eu le temps d'arriver. Je l'ai inséré dans la CD32 et nous avons donc maintenant un lecteur de CD avec un couvercle métallique sur la zone de la lentille. Après un rapide test, j'ai constaté qu'il chargeait bien les jeux. En fait, il était beaucoup plus fiable que le lecteur précédent, comme Colin peut en témoigner. Mon CD de Xenon 2 n'aurait pas pu aller aussi loin avec l'ancien lecteur. Il y a cependant un inconvénient, les CD faisaient à nouveau un bruit de glissement gênant. Il y a donc quelque chose d'autre qui ne va pas... Retournement du couvercle Le couvercle semblait ne pas se fermer correctement, et je n'ai pas compris pourquoi. J'ai d'abord pensé que le boîtier en plastique était peut-être légèrement de travers, puis j'ai regardé la charnière. Elle semblait un peu décalée, et lorsque je l'ai touchée, elle a semblé un peu bancale. Je me suis dit qu'elle ne devrait pas être comme ça. La charnière métallique est fixée au couvercle par une petite vis, et il s'est avéré que cette vis était très lâche. En la resserrant rapidement, le bruit a disparu. Le lecteur était complètement silencieux et tous les CD que j'ai essayés fonctionnaient parfaitement. SX32 Lite ? Pour une dernière modification, j'ai décidé d'ajouter un module d'extension arrière vendu par Analogic qui ajoute des ports à votre CD32. Il n'avait pas d'étiquette, alors je l'ai étiqueté. J'ai compris ce qu'étaient les ports car j'ai découvert plus tard qu'il s'agissait de la section arrière d'un accélérateur SX32. Tout ce que je peux dire, c'est "n'achetez pas ça" ! Il y a bien la sortie standard Amiga RGB et le VGA 15 kHz. Mais le reste des ports ne fonctionne pas. Ceux-ci dépendent de puces qui sont dans la carte accélératrice SX32 pour fournir les signaux. Je ne le savais pas au moment de l'achat, et Analogic n'en fait pas la publicité. Je voulais surtout cette carte pour le port du lecteur de disquette, mais il semble que je doive soit utiliser quelque chose d'autre, soit concevoir une carte pour ajouter la gestion de celui-ci (ce qui ne se fera probablement pas de sitôt). Je vais donc l'enlever de ma CD32 pour l'instant et m'en tenir à la sortie S-Video. Satisfaction totale La nouvelle partie supérieure de la CD32 avait encore le film plastique recouvrant le logo. Cela signifie, bien sûr, que j'ai dû le décoller lentement. Le logo est ainsi en parfait état. Projet terminé ? La machine est maintenant complète et fonctionne parfaitement. J'envisage une mise à niveau comme un accélérateur TF330 dans le futur. Mais pour l'instant, je vais jouer avec les jeux CDTV et CD32 comme prévu à l'origine.
|
