Matériel : Amiga 500++
(Article écrit par Laurent Parisot - décembre 2019)


Des fois, tu jettes un oeil sur Internet et tu découvres des trucs sympathiques : Rob Taylor, un Anglais, referait des cartes mères neuves d'Amiga 500+. Non ?! Me répondrais-tu, eh bien si, te rétorquerais-je, j'en ai une ! C'est une carte mère neuve nue pour se faire soi-même son propre Amiga 500+ avec des composants neufs hormis les composants spécifiques de l'Amiga, les ferrites, la prise d'alimentation, la prise DB23...

Pour la petite histoire, j'ai vu sur "toitube" la vidéo d'un joueur rétro en ayant fait une, ce sympathique "toitoubeur" laisse le courriel de la personne à contacter, je réfléchis un instant, "quel boulot !" me dis-je, "quel risque financier encours-je ?" continuai-je... Des questions qui sont, somme toute, balayées rapidement, mon appétence amigaïste reprenant toujours le dessus sur une quelconque considération négative à son égard. Je contacte donc Rob Taylor sur "a500plusplus AT outlook.com" qui me répond que le prochain lot de cartes doit arriver le lendemain et que, hop, dans la foulée, il peut m'en envoyer une ! C'est un signe du cosmos intersidéral infini, je commande derechef ! Pour cette carte d'Amiga 500++ nue, prévoir 65 euros.

Rob Taylor, dans son infinie sagesse, envoie un lien vers une feuille de tableur avec toutes les références de composants et un lien vers le distributeur de composants électroniques Mouser pour les commander. C'est un premier point positif car la recherche de composants me fait royalement @&#oe, et là, ça facilite vraiment la vie.

Quelques jours plus tard, tout arrive, la carte arrive sous enveloppe cartonnée (oui, c'est un peu léger) et les composants de chez Mouser dans un carton, le tout dignement ensacheté et notifié correctement. La commande chez Mouser revient à 151 euros (attention, dans mon cas deux composants n'étaient pas disponibles de suite mais Sainte-Mère coïncidence a fait que j'en avais en stock).

La carte

C'est beau ! La mienne est violette, le précédent lot était rouge je crois mais bon, qu'importe la couleur pourvu qu'on ait l'ivresse de l'Amiga ! Rob Taylor a bien fait son boulot, tous les composants à placer sont notifiés sur la carte elle-même en rapport avec la feuille de tableur mentionnée précédemment : "C" pour condensateur, "R" pour résistance, etc. C'est facile de retrouver ses petits parmi les centaines de résistances, condensateurs et surtout de savoir où les placer. La carte en elle-même est de qualité (épaisseur, qualité des impressions et résistance éprouvée lors de la soudure).

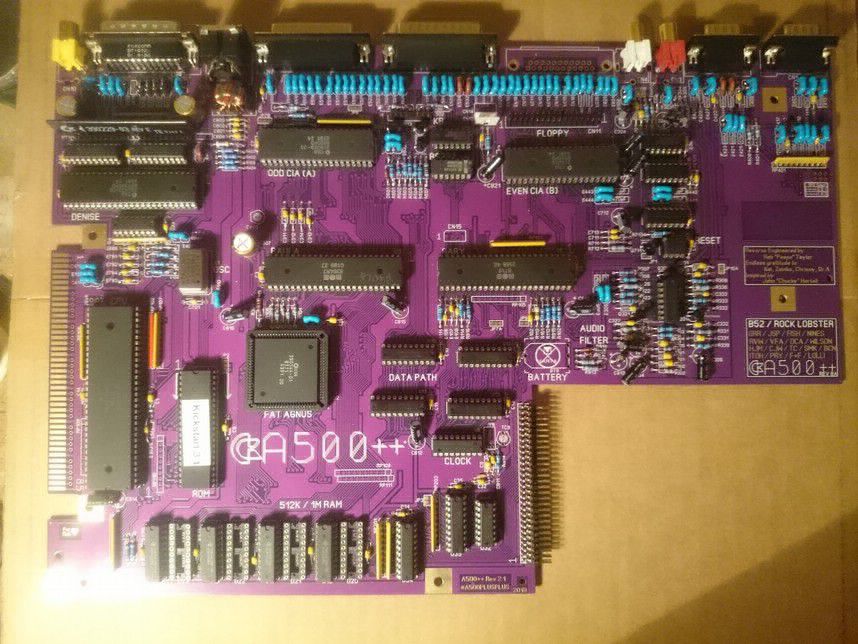

En termes de dimensions, c'est exactement la même carte qu'un A500+ (325x65x470 mm) et l'on peut donc l'enficher aisément dans un boîtier standard. Ci-après la carte A500++ en cours de réalisation par rapport à une carte A500+ standard :

A500++
A500++

A500+
A500+

Par quoi je commence ?

Tous les composants sont placés sur supports, ce qui permet de les échanger facilement en cas de panne. J'ai donc commencé par ça, c'est aisé même pour un débutant. Pareil pour les différentes prises, audio, vidéo, souris... Je suis ensuite passé aux condensateurs puis aux résistances.

Ça prend du temps ton truc, non ?

J'y ai passé un dimanche pluvieux et quelques heures le soir. Le plus long, je pense, est de bien vérifier où se positionnent les composants, vérifier ses soudures, de faire les tests... Je conseille d'avoir une référence avec soi, photo de qualité, ancienne carte d'A500+...

L'heure des tests

Je branche, j'allume, je regarde bien si aucune fumée ne s'échappe au cas où j'aurais fait un faux contact quelque part : non, rien, pas d'odeur de brûlé. Par contre, j'ai un écran noir. Au début, je pensais à une absence d'alimentation. Je teste sur le port disquette : non, tout va bien, tout est même alimenté avec les tensions électriques, pile poil ! Je suis donc étonné que rien ne brûle mais ma foi, si tout est bien soudé, ça n'arrive pas.

Je ne suis pas sûr de mes composants par contre, je teste, je retire, je reteste et là, paf ! Écran vert ! Ça veux dire que Denise fonctionne, que le processeur fonctionne... Je retrouve une carcasse d'A2000, je lui retire les deux composants mémoire qui lui reste, ça en forme quatre ou cinq en tout. J'essaye, une fois ça donne du vert, une fois rien... Ma mémoire doit être HS. Au final, j'arrive à en faire un lot de quatre ayant les mêmes références. Ça ne marche pas. Ah bin oui, je n'ai pas mis le bon Fat Agnus, je m'étais mis dans la tête qu'il fallait un 8372, mais il faut un 8375 (qui gère 1 à 2 Mo). Mais je n'en n'ai pas. Je quémande de-ci de-là, je regarde sur evilbay et là : 60 euros pour un Fat Agnus 8375, je pleure, je vais voir ailleurs et finalement on m'envoie une carte mère HS (mille mercis !), je récupère le Fat Agnus et je m'aperçois que mon Gary ne fonctionne plus, je le remplace et...

...ça marche !

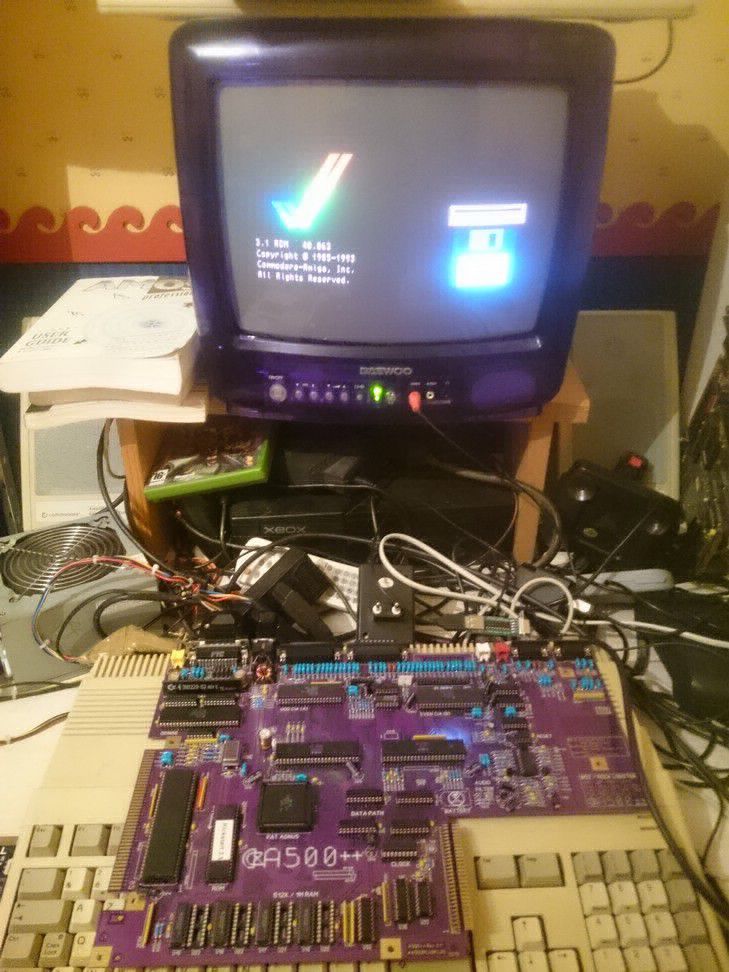

J'ai droit à un démarrage en 10 à 11 secondes avec les ROM 3.1 ! J'avais peur que de n'utiliser que quatre composants mémoire au lieu des huit ne suffisent pas, mais si ! Pas de problème (cela nécessite un Fat Agnus 8375 quand même pour fonctionner).
  • Je teste avec les DiagROM 1.0 (tests son OK, tests vidéo, tests des CIA, souris, etc.) ça roule !

  • Je teste en ROM 1.3 et en 3.1 : super !

  • Je teste ma carte accélératrice ACA500 dessus et je m'aperçois que la gestion du clavier fonctionne mal, la réinitialisation fonctionne mais les touches de fonctions restent sans effet (nécessaire pour faire démarrer l'ACA500). Je remplace Paula au cas où ce serait elle, mais non, toujours pas. Je change le CIA... hum, à méditer (oui, c'est une référence) et au final j'avais juste confondu une résistance. Une fois celle-ci interchangée avec la bonne, j'ai un Amiga 500+ presque neuf avec ACA500 fonctionnelle et un joli Workbench qui s'affiche.
A500++ A500++

Je suis débutant, je peux souder avec un fer à repasser ?

Si vous êtes débutant en soudure mais pas manchot, vous pouvez y aller, vous y passerez peut-être un peu de temps, mais ça devrait aller (dans le pire des cas, vous m'appelez et je vous filerais un coup de main). Si vous êtes un pro et que vous avez un peu de stock, alors foncez, se faire son propre Amiga ça n'a pas de prix !

Justement, le prix

Prévoir en gros 200 euros (carte mère et composants) mais aussi quelques prises sur une carcasse HS, donc au final, ça coûte quand même plus cher qu'un Amiga 500 d'occasion et, en plus, il faut déjà en avoir un pour le cannibaliser. C'est un achat à faire avec un poil de réflexion.

Attention également où vous achetez les pièces qui manquent. Cela fait dans les 30 euros + frais de port pour un clavier à moitié HS sur evilbay à l'heure où j'écris ces lignes, idem pour un boîtier jauni. J'ai au final commandé une dizaine de composants mémoire en Chine pour une vingtaine d'euros pour être sûr d'avoir un lot d'une même référence, mais ça rajoute 20 euros à la note finale.

Compatibilité logicielle

Et sinon, AMOS, il tourne ? Oui, j'ai testé quelques-uns de mes petits jeux et tout tourne parfaitement, ni plus vite, ni moins vite, pas de gel ni de plantage pour l'instant.

J'ai testé WHDLoad avec pour l'instant 512 ko de mémoire car, à ce jour, je n'ai pas encore reçu la totalité de la mémoire. Les jeux nécessitant peu de mémoire fonctionnent parfaitement.

Cela a permis de tester la manette par la même occasion et tout roule.

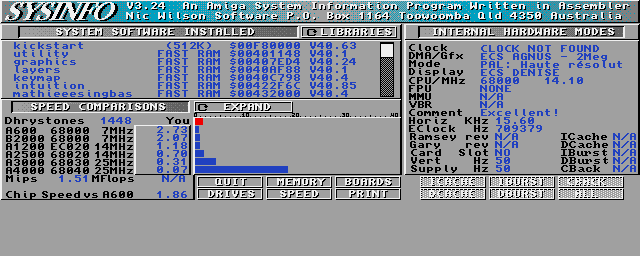

Le Workbench s'affiche et tourne normalement également, SysInfo me donne 1,51 MIPS (attention, tests réalisés avec une ACA500, pas avec l'A500++ nu). La mémoire, les composants, etc. sont détectés comme un A500+ classique.

A500++

Deluxe Paint fonctionne parfaitement (pas de dysfonction graphique, pas d'artefact).

A500++

En conclusion

Pour se faire un Amiga 500++, il faut un Amiga 500+ fonctionnel ! Oui, du moins ses composants, c'est un peu illogique mais il faut y penser. Si vous avez un Amiga 500+ fonctionnel, cette carte ne vous servira que pour la gloire ou la décoration. Si vous avez une A500+ HS (mais dont les composants sont fonctionnels, oui c'est encore une fois assez illogique) vous pouvez y songer. L'idéal serait de ne pas avoir d'A500+ mais d'avoir des composants fonctionnels en stock, et là, c'est tout à fait envisageable d'acquérir une telle carte mère.

Une fois ces considérations mentionnées, nous sommes donc sur une pure copie d'Amiga 500+, ni plus ni moins. La rapidité de la bête est identique à un A500+ d'origine et la compatibilité est excellente (l'inverse serait dommage). A noter néanmoins, je trouve l'affichage un poil plus sombre que sur mon A500 d'origine (est-ce Denise ? Je l'échangerai avec une autre pour voir...).

Un petit mot pour les indécis ? Cette expérience n'a pas de prix, la satisfaction qui résulte de faire un Amiga soi-même est bien réelle, bref le conseille-je ? Oui !

PS : merci à Rob Taylor pour son super travail sur cette carte !

Nom : Amiga 500++.
Constructeurs : Rob Taylor, Chris JH.
Genre : carte mère.
Date : 2019.
Prix : 65 euros (carte mère nue), environ 200 euros (avec les composants).


[Retour en haut] / [Retour aux articles]
