En pratique : Le Wi-Fi sur Amiga 1200 (avec Prism2 V2 et MiamiDX)
(Article écrit par Guillaume Guittenit et extrait de lesdocs.fr/amiga - février 2015, mis à jour en novembre 2023)

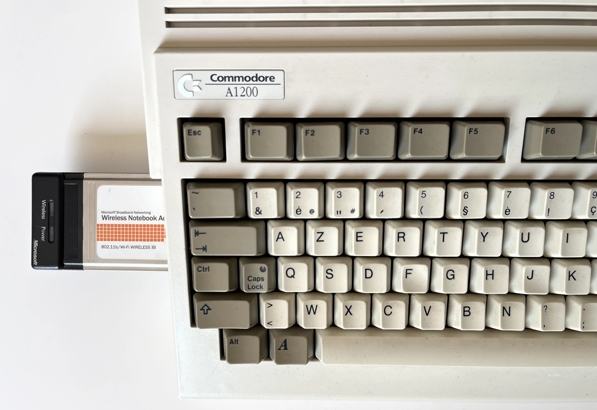

Il est possible de connecter un Amiga 1200 (ou 600) en Wi-Fi, à l'aide d'une carte PCMCIA, directement sur les routeurs des box modernes. Cerise sur le gâteau, on peut se connecter avec une sécurité WPA2 AES et en DHCP.

1 Les cartes Wi-Fi compatibles

Les cartes Wi-Fi PCMCIA compatibles avec l'Amiga ont trois caractéristiques communes :
  • Elles sont en 16 bits,
  • Alimentées en 5V,
  • et basées sur la puce Prism II, Hermes ou Hermes II.
Amiga 1200 et Wi-Fi

Pour connaître la liste des cartes compatibles, lisez la page "Card compatibility" du fichier AmigaGuide du pilote Prism2 v2 qui donne la liste des marques et des modèles PCMCIA et PCI. Il y a également cette liste provenant des forums Amibay et EAB (vous devez être connecté à EAB pour pouvoir télécharger le fichier). Toutes les cartes PCMCIA gèrent la sécurité minimale WEP, mais cette sécurité est une vraie passoire et il vaut mieux se procurer une carte qui gère au moins le WPA TKIP.

Voici quelques modèles pouvant fonctionner sur les Amiga 1200 et 600 :

Marque Modèle Puce Sécurité max gérée
Allied Telesyn AT-WCL452 Hermes (Lucent/Agere) WPA TKIP
Artem CC-PC-b-H2-STD Hermes (Lucent/Agere) WPA TKIP
Belkin F5D6020 Ver 1 Prism II WPA2 AES
Buffalo WLI-PCM-L11GP/R Hermes (Lucent/Agere) WPA TKIP
Cabletron RoamAbout 802.11 DS Hermes (Lucent/Agere) WPA TKIP
Compaq WL110 Hermes (Lucent/Agere) WPA TKIP
Compex WL11B+ Hermes (Lucent/Agere) WPA TKIP
Conceptronic CON11C
CON11CC
Prism II WPA2 AES
Corega COR-PCCL-11 Prism II WPA2 AES
D-Link DWL-660 Hermes (Lucent/Agere) WPA TKIP
Elsa AirLancer MC-11 Hermes (Lucent/Agere) WPA TKIP
Epson TMW1008 Prism II WPA2 AES
IBM 26P8030 Hermes (Lucent/Agere) WPA TKIP
Linksys WPC11 v.3 Prism II WPA2 AES
Longshine GL2411V1-A Prism II WPA2 AES
Lucent Tech Orinoco Bronze
Orinoco Gold
Orinoco Silver
Orinoco WaveLAN/IEEE 802.11(b)
Hermes (Lucent/Agere) WPA TKIP
Microsoft MN-520 Prism II WPA2 AES
Netgear MA401 Prism II WPA2 AES
Proxim 8420-WD (Orinoco)
8421-WD (Orinoco)
Hermes (Lucent/Agere) WPA TKIP
SMC SMC2632W Hermes (Lucent/Agere) WPA TKIP
Sony Vaio PCWA-C100
Vaio PCWA-C150S
Hermes (Lucent/Agere) WPA TKIP
Thomson SpeedTouch 110 Hermes II WPA TKIP
Z-Com XI-300
XI-325H+
Prism II WPA2 AES
Zyxel ZyAIR B-100 Prism II WPA2 AES

1.1 Niveau de sécurité WPA TKIP

Les cartes basées sur la puce Hermes II peuvent gérer la sécurité WPA TKIP. J'ai testé avec succès ces cartes sur mon fidèle Amiga 1200 :

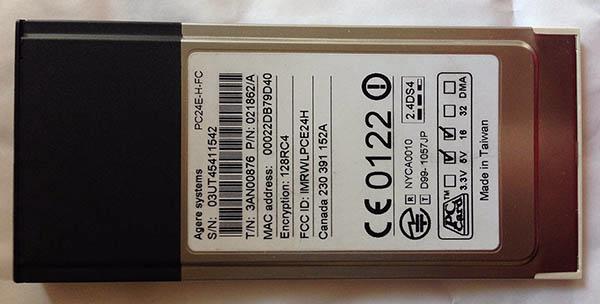

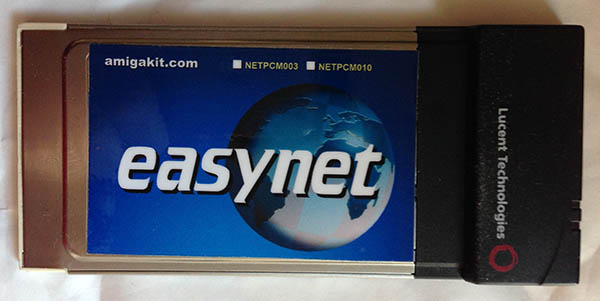

Une carte venant du lot EasyNet vendu par AmigaKit :

Amiga 1200 et Wi-Fi Amiga 1200 et Wi-Fi

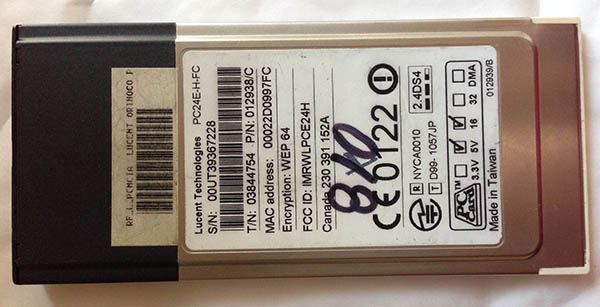

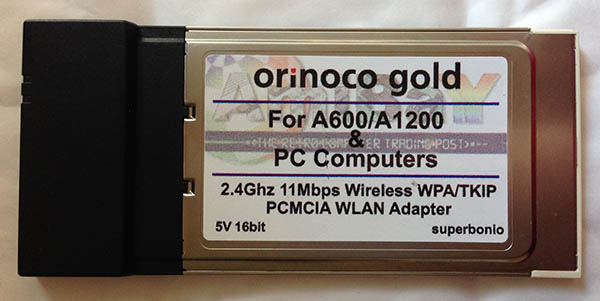

Une carte Orinoco Gold venue de Pologne. Au départ, la carte ne gérait que la sécurité WEP. Une simple installation du pilote sur un vieux PC a automatiquement mis à jour le micrologiciel permettant d'accéder à la sécurité WPA TKIP :

Amiga 1200 et Wi-Fi Amiga 1200 et Wi-Fi

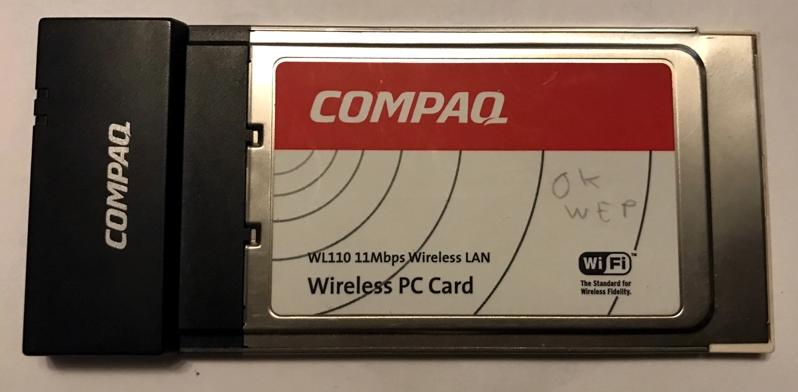

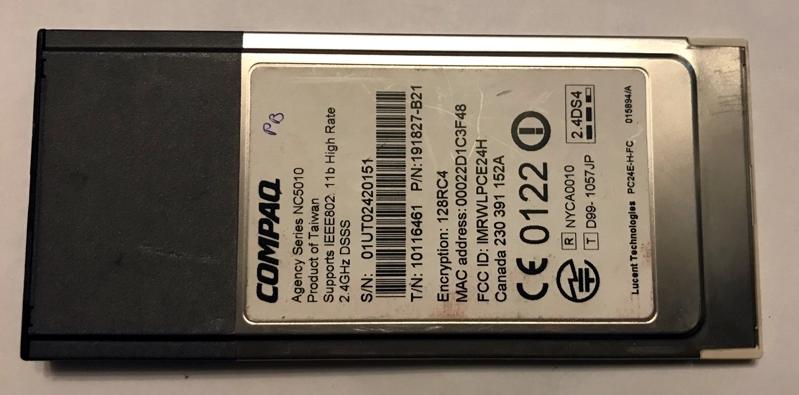

Une carte Compaq WL110 envoyée par Sébastien :

Amiga 1200 et Wi-Fi Amiga 1200 et Wi-Fi

Même si ces cartes sont de marques différentes, elles portent toutes le code "PC24E-H-FC" et sont basées sur le pilote Lucent. Si vous en cherchez une, tapez PC24E-H-FC sur eBay.

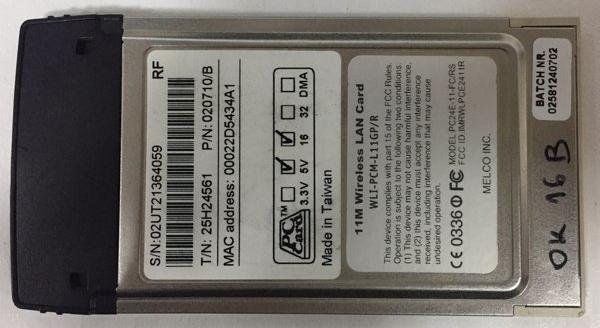

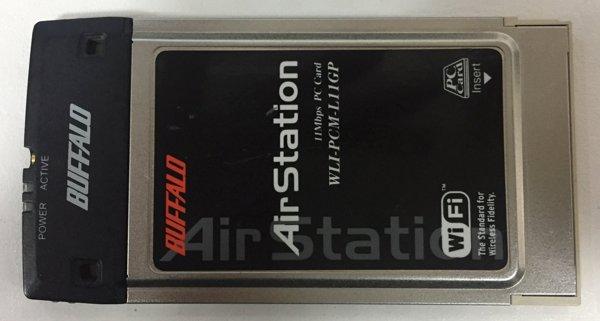

La Buffalo AirStation apportée par Thomas :

Amiga 1200 et Wi-Fi Amiga 1200 et Wi-Fi

1.2 Niveau de sécurité WPA2 AES

Les cartes basées sur la puce Prism II peuvent gérer la sécurité WPA2 AES permettant de se connecter aux routeurs des box modernes sans baisser la sécurité du Wi-Fi.

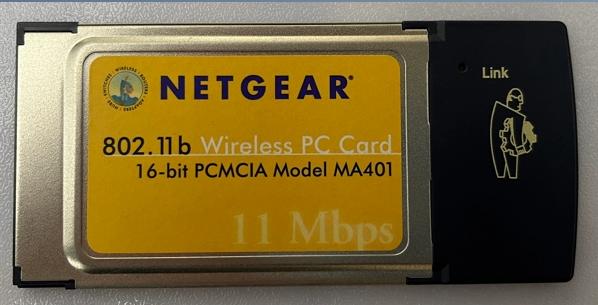

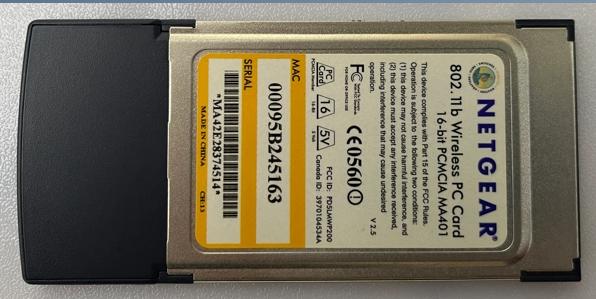

J'ai connecté avec succès la Netgear MA401 :

Amiga 1200 et Wi-Fi Amiga 1200 et Wi-Fi

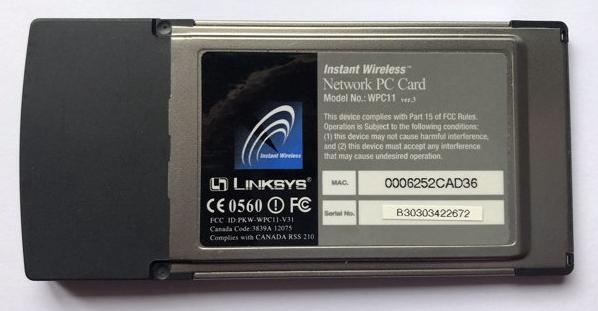

La Linksys WPC11 version 3 :

Amiga 1200 et Wi-Fi Amiga 1200 et Wi-Fi

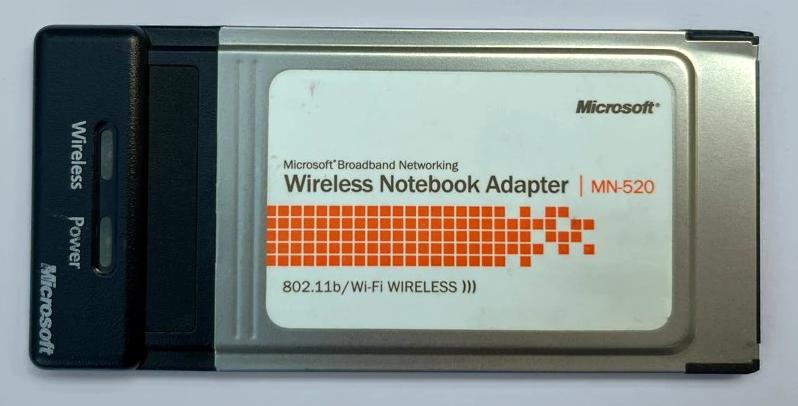

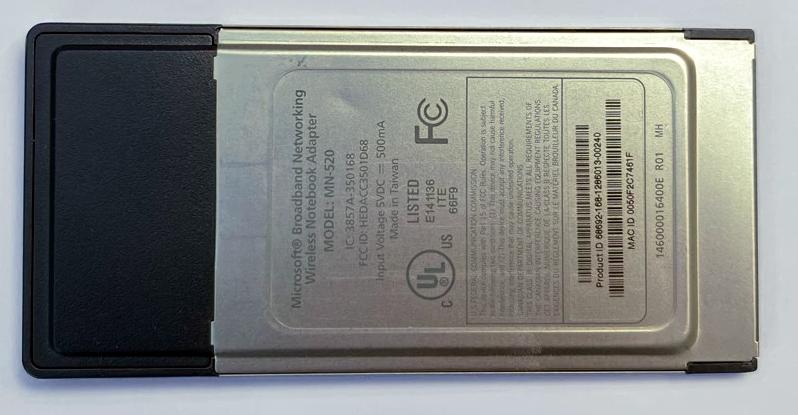

La Microsoft Wireless Notebook Adapter MN-520 :

Amiga 1200 et Wi-Fi Amiga 1200 et Wi-Fi

2. Flashage du micrologiciel pour gérer le WPA ou le WPA2

Beaucoup de cartes peuvent être flashées pour accéder à la sécurité WPA TKIP ou WPA2 AES. La procédure de flashage n'est pas identique selon les modèles. L'idéal est d'utiliser un vieux PC portable équipé d'un port PCMCIA sous Windows XP, car la plupart des pilotes sont écrits pour ce système d'exploitation. La procédure qui va suivre m'a permis de flasher trois cartes basées sur la puce Prism II : la Netgear MA401, la Linksys WPC11 v3 et la Microsoft Wireless Notebook Adapter MN-520.

2.1 Installation du pilote

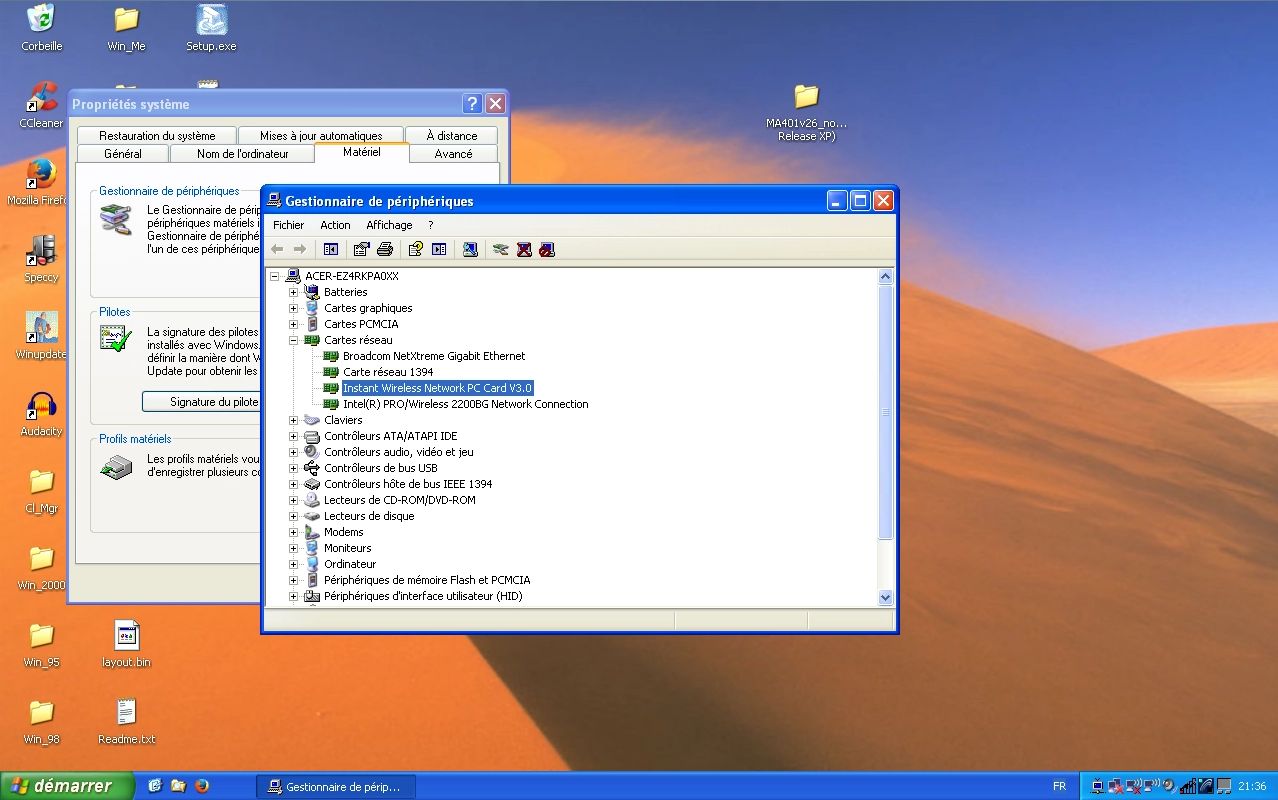

Première étape : installer le pilote de la carte PCMCIA pour qu'elle soit reconnue par Windows. Si la carte n'est pas reconnue, il faudra télécharger le pilote dans la rubrique "Support des fabricants" ou chercher sur d'autres sites comme driverguide.com. Une fois le pilote installé, on identifie la carte dans le gestionnaire de périphériques :

Amiga 1200 et Wi-Fi

2.2 Flashage

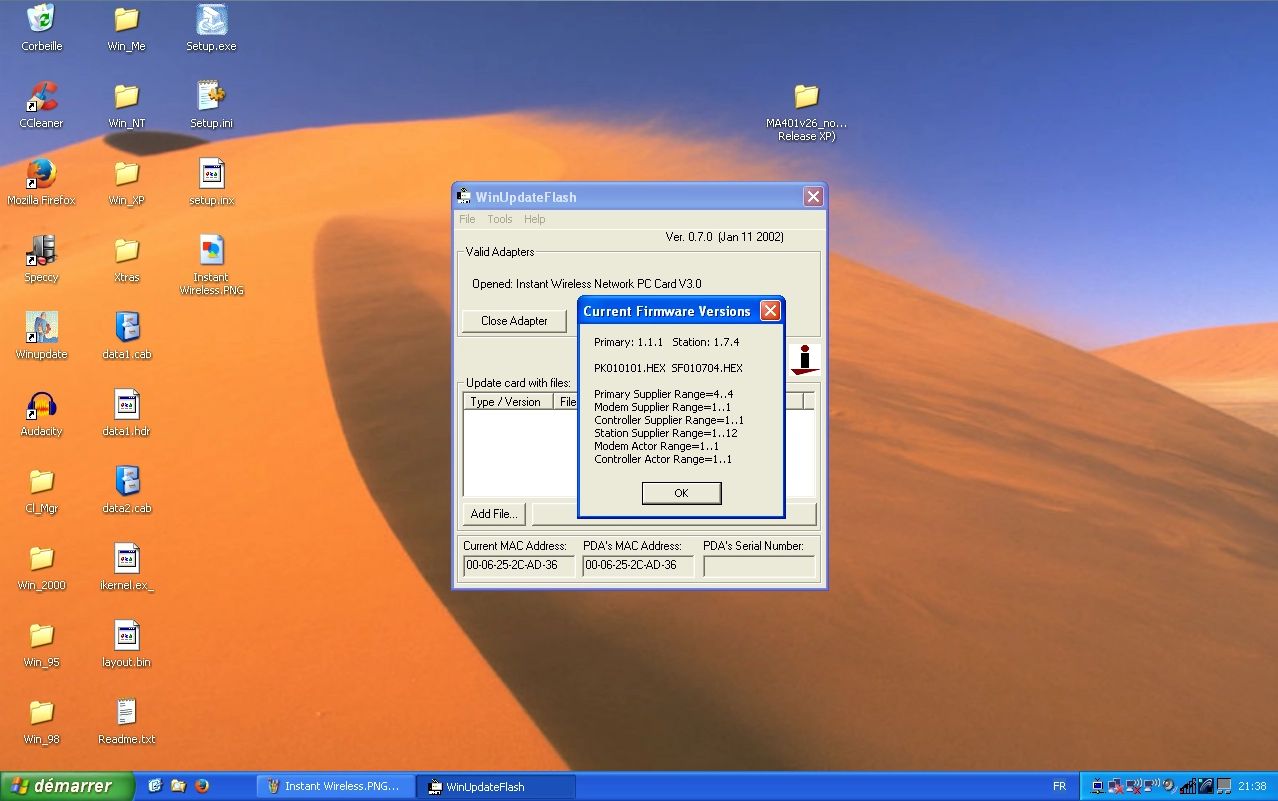

Deuxième étape : flashage avec WinUpdateFlash. Il faudra ensuite ajouter les bons micrologiciels puis cliquer sur le bouton "Update" :

Amiga 1200 et Wi-Fi

2.3 Vidéo montrant le flashage de la Netgear MA401

Dans cette vidéo, je montre comment mettre à niveau le micrologiciel d'une carte Netgear MA401 afin qu'elle gère le WPA2 AES. Après flashage, j'utilise les paramètres de sécurité standard du routeur de la Freebox Mini4K et l'Amiga 1200 se connecte directement.



Parmi les logiciels utilisés, côté Amiga, j'utilise Prism2 v2 contenant la commande WirelessManager. Côté PC, j'utilise l'application WinUpdateFlash avec les micrologiciels pk010101.hex et sf010704.hex.

Voici les liens des applications et des micrologiciels utilisés :
3. Installation des logiciels

3.1 Le pilote Prism2 v2

Après avoir branché votre carte, procurez-vous le pilote Prism2 v2 sur Aminet : aminet.net/driver/net/prism2v2.lha.

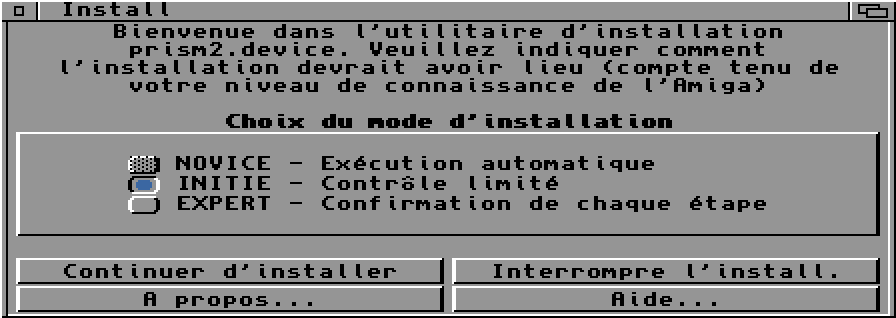

On lance l'installateur :

Amiga 1200 et Wi-Fi

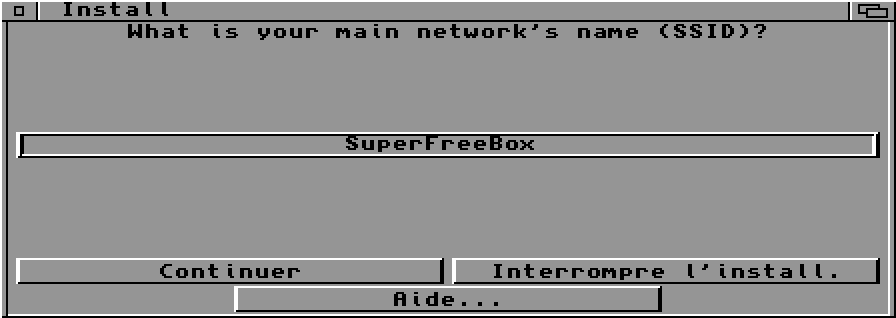

On choisit le nom du réseau Wi-Fi auquel on veut se connecter (SSID) :

Amiga 1200 et Wi-Fi

Puis, on tape la clé Wi-Fi :

Amiga 1200 et Wi-Fi

Suite à l'installation du pilote, on pourra lire dans la User-Startup le lancement de la carte Wi-Fi :

Amiga 1200 et Wi-Fi

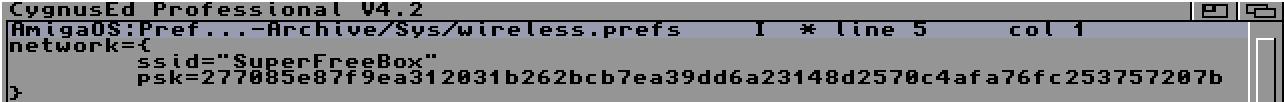

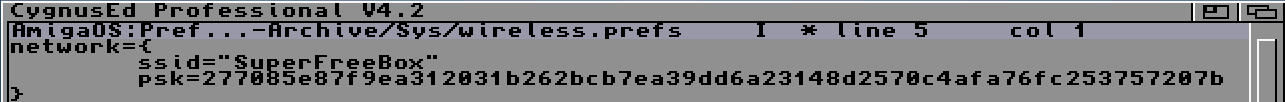

Notez la présence d'un fichier nommé "wireless.prefs" dans ENVARC:Sys qui contient la clé chiffrée :

Amiga 1200 et Wi-Fi

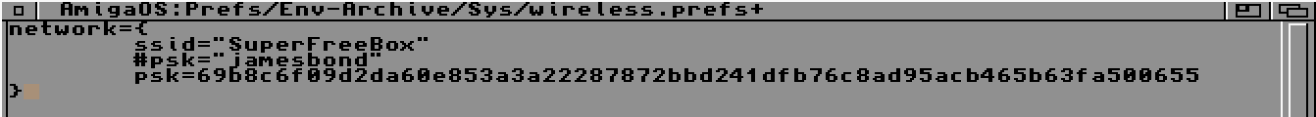

La clé Wi-Fi chiffrée est accompagnée de sa version en clair précédée de la marque d'un commentaire "#". Je conseille de supprimer cette ligne indiscrète et ne conserver que la partie chiffrée comme ci-dessous.

Amiga 1200 et Wi-Fi

De plus, le chargement de la clé dans son format chiffré évite un ralentissement au démarrage de l'Amiga.

Avant de passer au paramétrage de la couche TCP/IP, il nous reste à vérifier si la carte se connecte au routeur.

3.2 Vérification de la connexion Wi-Fi
  • Dans la User-Startup, identifier la ligne : Run <>NIL: C:WirelessManager prism2.device
  • Enlever le <>NIL: pour lire les rapports : Run C:WirelessManager prism2.device
  • Redémarrer l'Amiga.

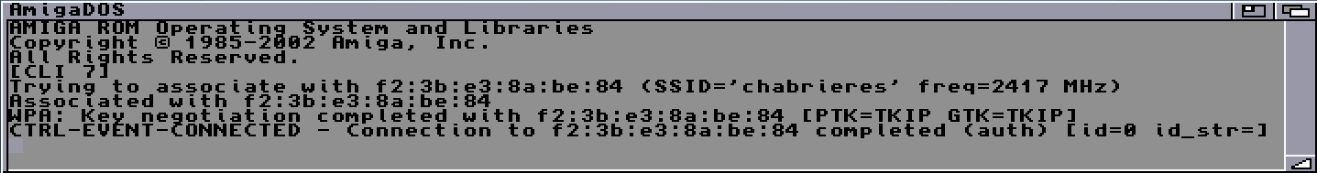

Si on obtient un message du style :

Amiga 1200 et Wi-Fi

...alors la carte est bien connectée.

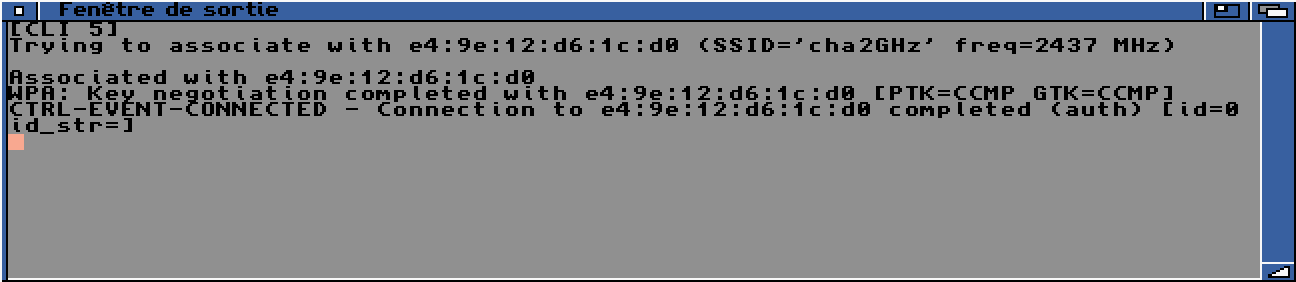

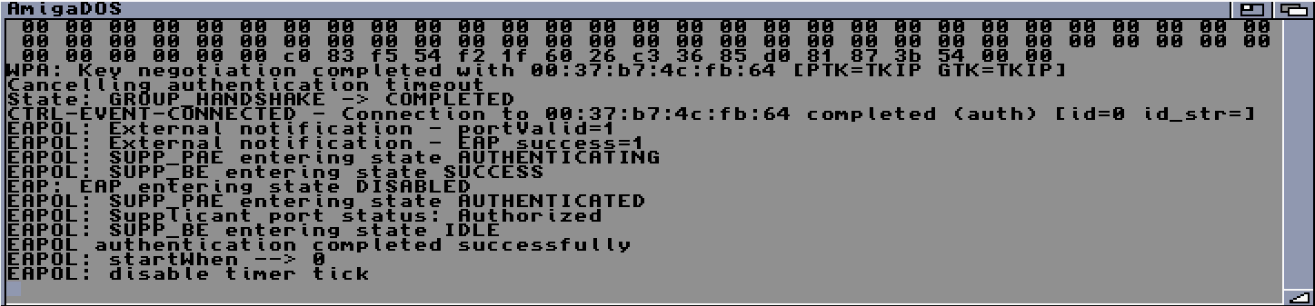

Si vous souhaitez avoir plus d'informations concernant la connexion, on peut ajouter le paramètre "VERBOSE" à la commande WirelessManager :

Run C:WirelessManager prism2.device VERBOSE

Amiga 1200 et Wi-Fi

Ce message indique également une connexion réussie.

le gâteau, on peut se connecter avec une clé WPA et en DHCP, sans changer les paramètres de sa box.

3.3 Paramétrage des box

Il est inutile d'installer un routeur supplémentaire pour faciliter la connexion de l'Amiga. Avant de compliquer votre réseau, je vous conseille plutôt de paramétrer correctement votre box.

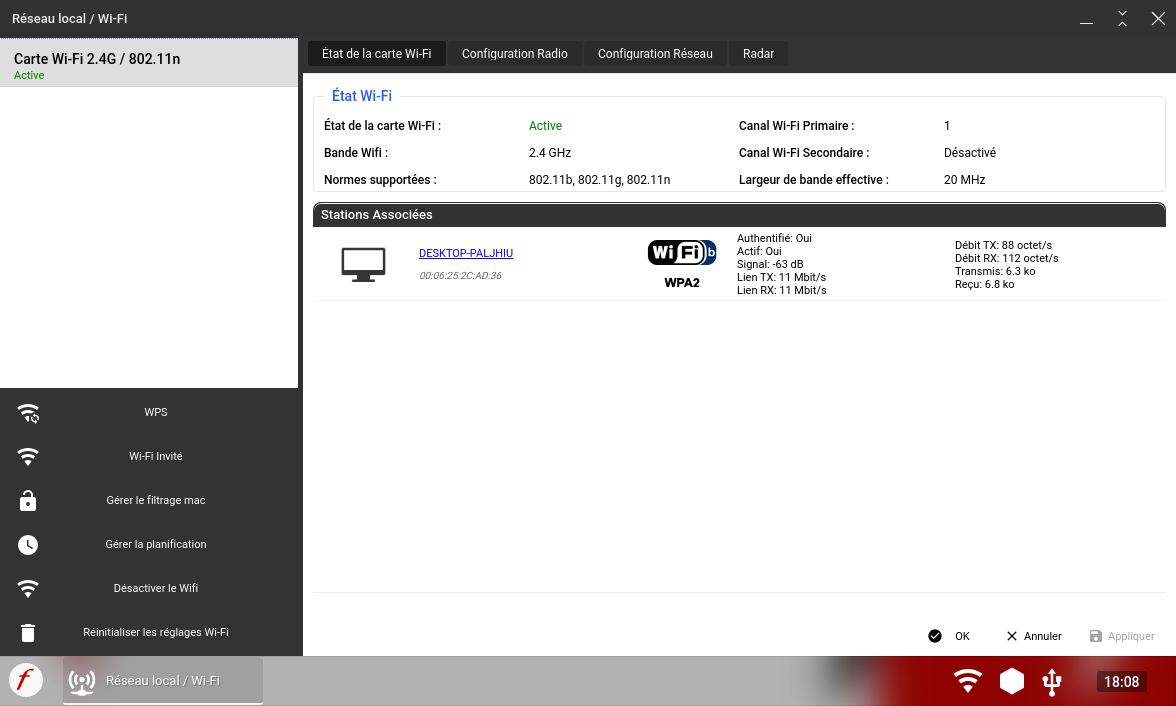

Je commence par le meilleur, à savoir la connexion en WPA 2 AES. C'est le paramétrage par défaut de ma Freebox Mini 4K qui s'appareille avec tous les objets connectés modernes, y compris mon Amiga 1200 et sa carte Linksys WPC11 photographiée plus haut. Pour que mon Amiga se connecte à la Freebox, je n'ai donc quasiment touché à rien, si ce n'est désactiver l'option "WPS" qui peut ralentir le processus de connexion de WirelessManager.

Amiga 1200 et Wi-Fi

La carte PCMCIA est identifiée comme un ordinateur "Desktop" connecté en 802.11b. L'Amiga est associé dans le routeur en tant que "DESKTOP-PALJHIU" :

Amiga 1200 et Wi-Fi

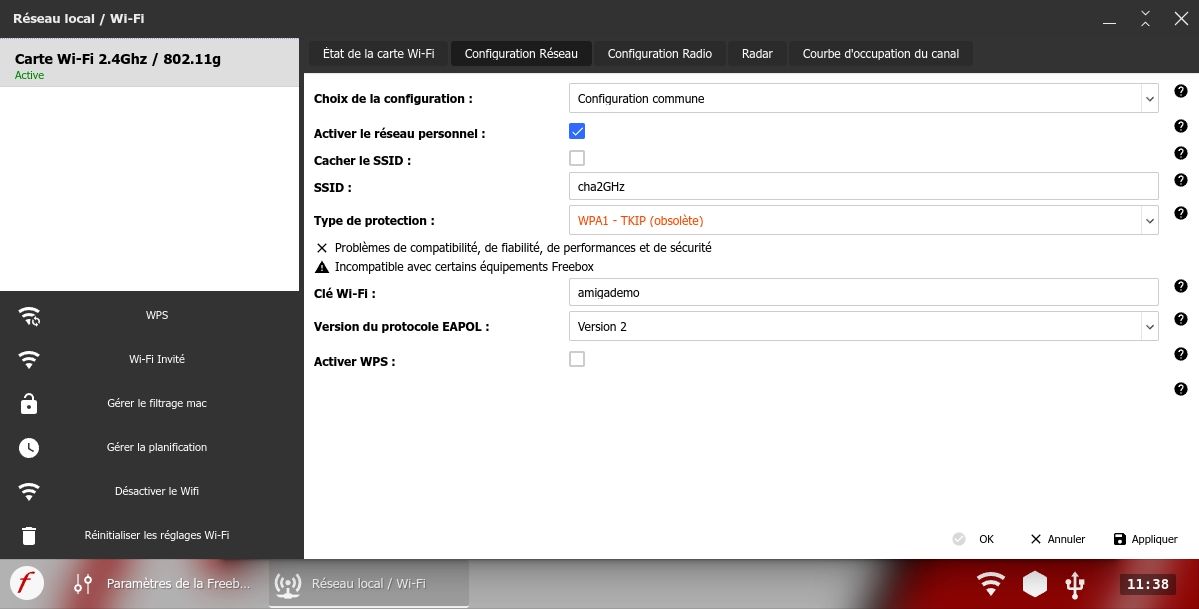

Si votre carte ne gère pas le WPA2 AES, diminuez la protection de votre réseau Wi-Fi en WPA TKIP :

Amiga 1200 et Wi-Fi

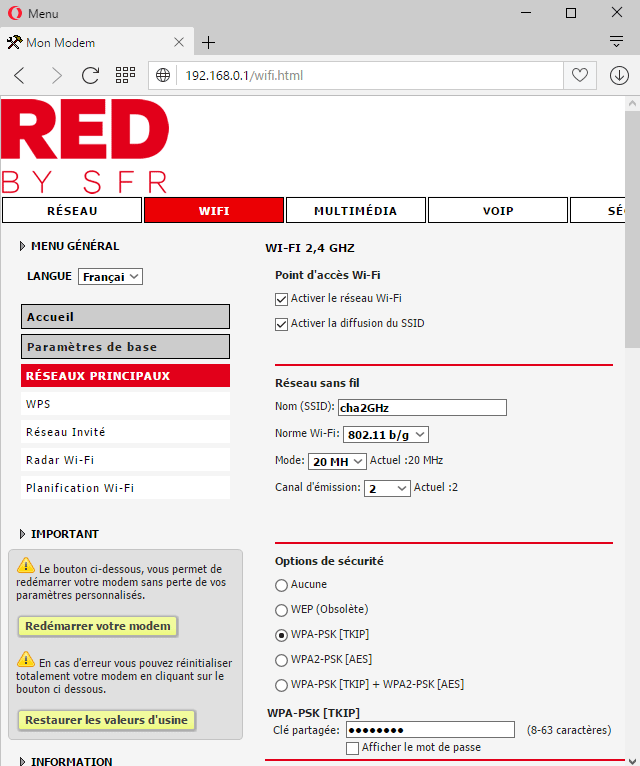

Concernant la box SFR, voici les paramètres pour une sécurité Wi-Fi WPA TKIP :

Amiga 1200 et Wi-Fi

Remarque : la protection TKIP + AES signifie que la box va appliquer le chiffrage TKIP ou AES selon les capacités de votre carte Wi-Fi. Dans le cas d'une carte PC24E-H-FC, ce sera TKIP.

Pensez à désactiver l'option "WPS" qui permet de faciliter la connexion des périphériques Wi-Fi sur la box. Cette option ralentit considérablement le processus de connexion de l'Amiga. Mettez donc cette option sur "Inactif" :

Amiga 1200 et Wi-Fi

3.4 Blocage de WHDLoad et script de lancement

Lorsque la commande "WirelessManager" fonctionne, les jeux WHDLoad peuvent se figer après lancement. Une solution est d'exécuter WirelessManager via un script personnalisé qui sera lancé manuellement depuis le Workbench, plutôt que depuis la User-Startup. Si vous voulez jouer à des jeux WHDLoad, un simple redémarrage de votre Amiga vous déconnectera et résoudra le problème.

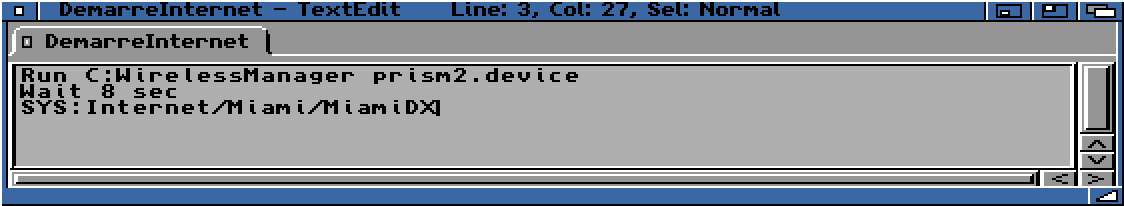

Voici le petit script que j'exécute via MenuTools ou ToolsDaemon :

Amiga 1200 et Wi-Fi

Le script marque une pause de quelques secondes avant d'enchaîner avec MiamiDX, car ma carte Wi-Fi met parfois un peu de temps pour se connecter à la box. Une fois connecté, j'obtiens ce message :

Amiga 1200 et Wi-Fi

Remarque : attention à ne pas exécuter WirelessManager deux fois ou votre Amiga plantera régulièrement.

Il est inutile de paramétrer MiamiDX ou toute autre couche TCP/IP si WirelessManager renvoie un message d'échec. Il faut vous acharner sur cette première étape avant de passer à la suite.

3.5 Paramétrage de MiamiDX

Après avoir testé le pionnier AmiTCP et le fringuant RoadShow, ma préférence va vers ce bon vieux MiamiDx téléchargeable sur Aminet.

Voici les raisons de mon choix :
  • Le paramétrage est facile grâce à une interface graphique agréable, là où AmiTCP et RoadShow proposent d'éditer des fichiers texte à l'ancienne.
  • J'apprécie la gestion du DHCP qui attribue automatiquement une IP à l'Amiga, détecte les DNS et la passerelle. Ces fonctionnalités ne sont pas gérées correctement par AmiTCP et RoadShow sur lesquels il faudra fixer les IP et les DNS, ce qui implique d'écrire l'IP en fonction de l'adresse MAC de la carte Wi-Fi dans les paramètres de la box (routeur). Je note également que RoadShow réclame l'adresse de la passerelle (l'IP du routeur), là où MiamiDX ne demande rien.

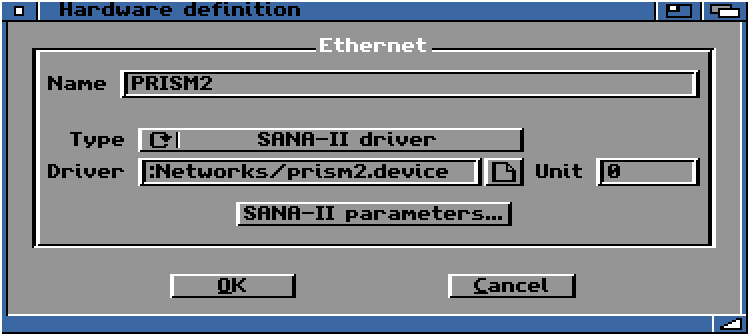

Dans l'onglet "Hardware", on indique le chemin du périphérique logique prism2.device.

Amiga 1200 et Wi-Fi

Le périphérique logique se trouve dans le dossier "DEVS:Networks" :

Amiga 1200 et Wi-Fi

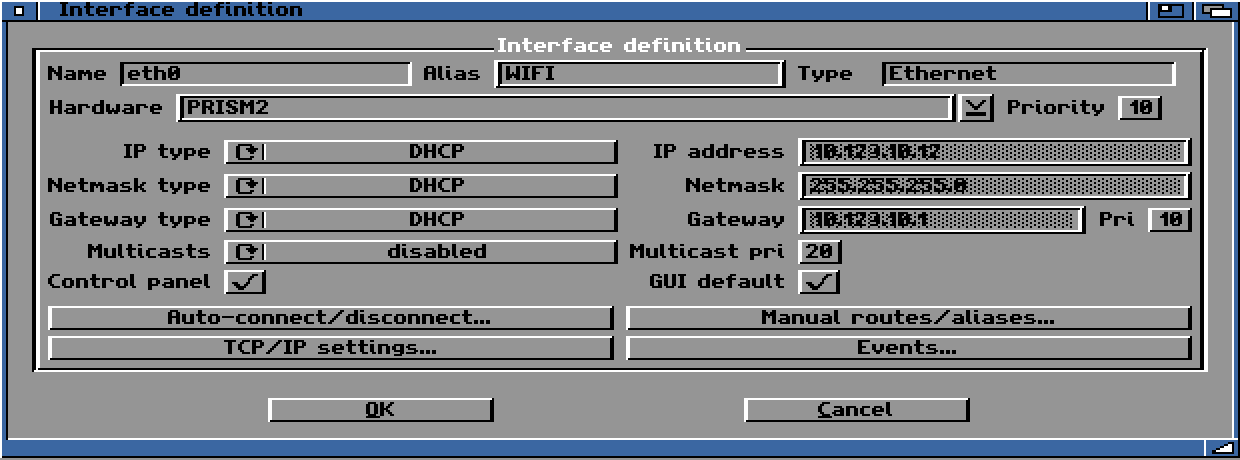

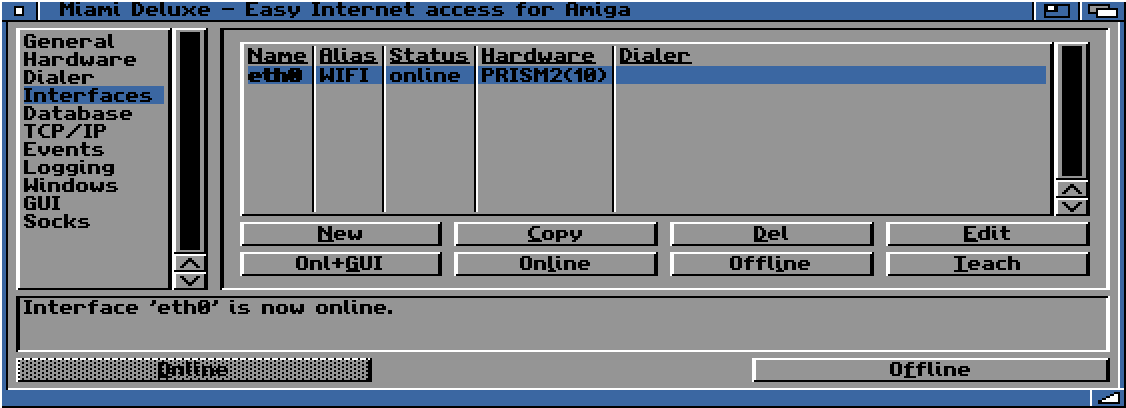

Le nom donné à cette connexion se retrouve dans l'onglet "Interfaces" :

Amiga 1200 et Wi-Fi

La configuration en DHCP est très pratique, car l'adresse IP de votre Amiga sera attribuée automatiquement. Il est inutile de la fixer :

Amiga 1200 et Wi-Fi

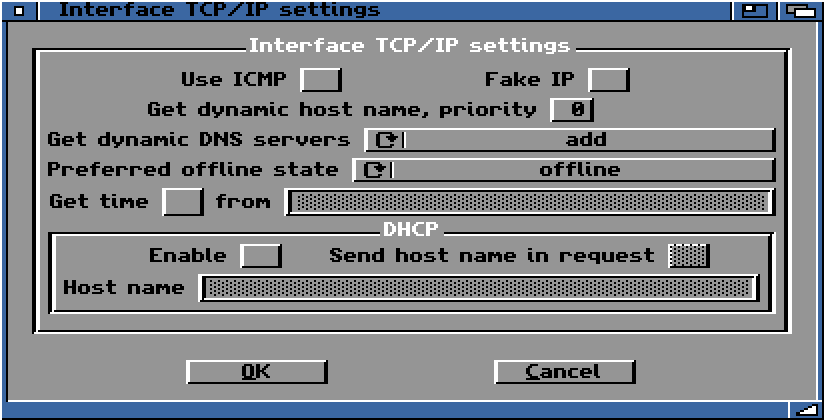

Concernant les réglages TCP/IP, j'ai tout laissé par défaut :

Amiga 1200 et Wi-Fi

4. Quelques vidéos de démonstration

4.1 Carte PCMCIA EasyNet PC24E-H-FC

Une première vidéo de mon Amiga avec la carte PCMCIA EasyNet pour montrer comment je télécharge et installe une démo WHDLoad. Connexion en WEP.

4.2 Carte PCMCIA Oricono Gold PC24E-H-FC

Dans cette deuxième vidéo, je présente quelques-uns de mes sites favoris avec IBrowse dont le décodage des images est accéléré par les WarpDatatypes. La carte PCMCIA est une Oricono Gold PC24E-H-FC. La connexion est en WPA TKIP :

4.3 Carte PCMCIA Linksys WPC11 v3 connectée à un iPhone

Dans cette troisième vidéo, je partage la connexion avec un iPhone. Le WPA2 AES est obligatoire pour que sa majesté Apple accepte le roturier Commodore. Très pratique pour télécharger des contenus quand j'apporte mon Amiga dans les conventions rétro. La carte PCMCIA est la Linksys WPC11 v3.

4.4 Carte PCMCIA Buffalo AirStation

Dans cette quatrième vidéo, je navigue sur des sites HTTPS grâce à AmiSSL. Bien qu'il ne gère pas le langage CSS, IBrowse se débrouille pour lire des contenus, télécharger des démos, des jeux et des applications. Le rendu n'est pas aussi joli que sur Firefox, mais c'est tellement pratique.

Le client FTP AmiFTP permet d'accéder facilement à Aminet et facilite les échanges entre mon PC et l'Amiga. Je montre également, l'IRC avec AmIRC et le courrier électronique avec SimpleMail. Pour finir, je montre les navigateurs NetSurf AGA et Voyager. La carte PCMCIA utilisée est la Buffalo AirStation WLI-PCM-L11GP/R qui se connecte en WPA TKIP.

5. Conclusion

Les cartes PCMCIA Wi-Fi fonctionnent si bien que mon Amiga est désormais autonome pour télécharger des logiciels et parcourir quelques sites Web très utiles. Je suis étonné de voir qu'une machine âgée de 30 ans puisse encore se connecter directement aux box et même naviguer sur des sites en HTTPS.
