Matériel : TerribleFire 328/330
(Article écrit par Mickaël Pernot et extrait de extrait de BOING - janvier 2022)
|
|
Quand le feu de l'enfer s'abat sur la CD32 !
Cela faisait des années qu'on attendait que des projets de nouvelles cartes pour CD32 voient le jour (avec
notamment l'ajout de mémoire Fast et un contrôleur IDE)... Pour ma part, je suivais avec attention et
une certaine impatience, depuis plusieurs années (depuis 2012 en fait !), le projet d'une carte nommée
"PyRamIDE", carte qui devait apporter à la CD32 mémoire Fast, interface IDE, lecteur de disquette et
port horloge pour y mettre une carte USB par exemple. La PyRamIDE était le projet de Thomas Stenzel mais ce
dernier a arrêté de donner des nouvelles après l'été 2016...
Et puis d'autres projets ont été lancés, sans arriver à terme non plus, comme le projet Hermes d'Ian Stedman.
Au final, quelques mois après la fin des communications de Thomas Stenzel et quelques semaines après l'annonce
d'Ian Stedman d'arrêter son projet Hermes, sortait sur GitHub les plans d'une carte appelée TerribleFire 328
(TF328 pour faire court), une carte pour laquelle son auteur, Stephen Leary, a eu le bon goût de distribuer
les plans/sources sous licence GNU GPL v2, permettant ainsi sa production par tout un chacun et surtout sa
propagation en masse (tout est relatif quand même) chez les utilisateurs acharnés de CD32.
Et comme vous le savez peut-être déjà, je suis un inconditionnel de cette machine, j'ai donc franchi le
pas il y a quelques mois et voilà ce que je pense de ces cartes. "Ces" ? Eh oui, il y a deux modèles de TerribleFire
pour CD32, un troisième risquant d'arriver prochainement.
Dans la carte, terrible carte !
Des cartes TerribleFire, il en existe pour la CD32 donc, mais aussi pour l'A500 et l'A1200. Pour le
moment, il y a deux versions de la TerribleFire pour CD32, mais une troisième devrait arriver prochainement.
La différence entre ces trois cartes, c'est tout d'abord le processeur utilisé. D'un côté, vous avez
la TF328, celle que j'ai possédée, qui ne change pas le processeur de votre machine (c'est une "simple"
carte mémoire et d'extension), et de l'autre la TF330, que je possède désormais, et la future TF360
qui apportent respectivement un 68030 qui tourne à 50 MHz avec le dernier micrologiciel et un 68060 à 42
MHz (mais qui pourrait lui aussi aller jusqu'à 50 MHz).

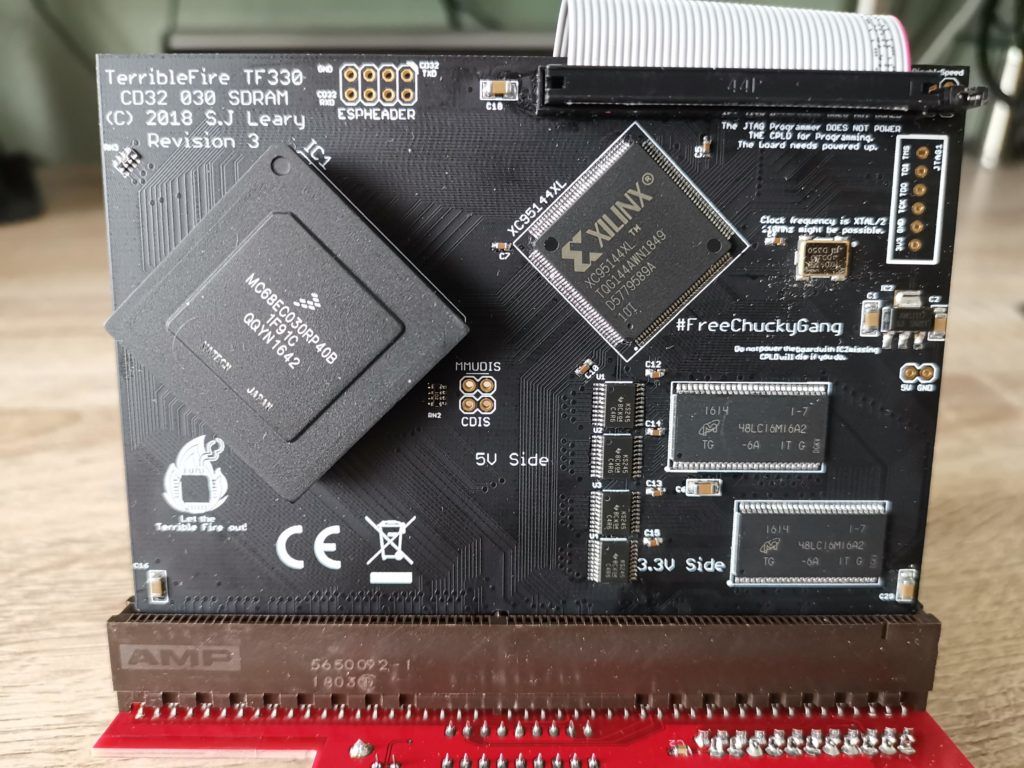

Carte TerribleFire TF330 pour CD32
Après, elles embarquent de la mémoire, un peu, beaucoup, passionnément : 8 Mo pour la TF328, 64 Mo pour
la TF330 et 256 Mo pour la version avec 68060 ! Et elles embarquent aussi un connecteur IDE, qui
permet de connecter un disque dur (mais attention à la taille du disque si vous voulez pouvoir refermer
votre boîtier) ou une carte CompactFlash via l'adaptateur qui va bien.
Les versions 330 et 360 ont également un connecteur SPI, ce dernier permettant de mettre à jour le micrologiciel
de la carte, mais pas seulement (on peut par exemple y brancher un module Wifi, mais je vous en reparlerai
dans un prochain numéro).
Enfin, ces cartes sont pourvues d'un cavalier qui vous permet de la désactiver sans avoir besoin de la débrancher.
Toutefois, cette option ne fonctionne pas sur ma TF330, un souci au niveau du micrologiciel de la carte qui
fait que le processeur 68030 s'active tout de même. Ce bogue n'a jamais été corrigé et Stephen Leary est
depuis passé à autre chose. Dommage.
Terrible carte, gardien de l'enfer, crache la misère, et se terre derrière
Maintenant que vous savez à peu près ce qu'est cette carte, venons-en au point qui va vous intéresser :
mais pour quoi faire ? Tout simplement pour transformer votre CD32 en A1200 avec carte accélératrice !
Et ça, ça le fait clairement. En effet, la CD32 étant équipée d'une ROM 3.1, une fois ajouté une carte
TerribleFire, elle a tout d'une grande et est finalement moins chère qu'un A1200 équipé de sa Blizzard 1230.
Bien sûr, il vous faut en plus, de la CD32 et de la TerribleFire, acheter une carte en équerre (qui vous
permet de brancher la carte à la CD32, ça peut être utile, non ?), un clavier PS/2 et une souris Amiga
(ou un adaptateur souris PS/2 ou USB) sans oublier la carte CompactFlash ou le disque dur 2,5" qui va bien.
Et si vous êtes motivé, vous pouvez également acheter ou imprimer un cache pour la carte en équerre
et un petit pied pour que la TerribleFire ne touche pas le blindage de la machine.
L'installation est, quant à elle, simple mais nécessite l'ouverture de la CD32 pour pouvoir glisser votre
TerribleFire avec son disque dur à l'intérieur de la belle. Vous connectez votre CompactFlash, dans son adaptateur,
ou votre disque dur au port IDE de la TerribleFire via une nappe dédiée, vous branchez la TerribleFire
dans la carte en équerre (attention, si vous avez un module FMV, vous devrez tout de même investir dans
une nouvelle carte en équerre, celle du FMV n'étant pas entièrement câblée et ne fonctionnant pas de ce
fait avec la TerribleFire). Ensuite, vous connectez la carte en équerre à la CD32 et c'est parti.
Ici, la CompactFlash qui me sert de disque dur était celle fournie avec la TerribleFire mais j'ai finalisé
la préparation sur MorphOS. Vous pouvez bien évidemment décider de passer par WinUAE ou AmigaOS 4 pour
préparer votre carte CompactFlash ou votre disque dur.
Première chose que l'on note, c'est l'absence de l'animation de démarrage et du son d'initialisation de la CD32.
En effet, quand la carte est connectée et reconnue, elle prend la main et vous fait démarrer directement
sur le disque dur, sauf si vous avez mis un jeu CD. Dans ce cas-là, la console démarre sur le disque compact.
Après, j'ai modifié la startup-sequence de mon système 3.1 afin qu'il me joue, via la commande "Play16",
le jingle de la CD32 sous format de fichier ".wav" afin de conserver cette petite musique si sympathique.
La commande ShowConfig montre bien la présence du 68030 et de 64 Mo de mémoire
Deuxième chose qui nous frappe, c'est le silence. En effet, la CD32 n'a aucun ventilateur, la CompactFlash
ne fait pas de bruit et il en est de même avec l'alimentation. Cela pourrait aussi être le cas avec mon
A1260 mais le ventilateur de la carte accélératrice fait un bruit d'enfer et le disque dur fait pas mal
de bruit aussi...
Et vient ensuite l'impression de rapidité délivrée par le 68030 et les 64 Mo de mémoire. Ici, mon Workbench
est en 688x271 (ou approximatif) en 16 couleurs et le tout est très réactif, du bonheur. Pour ce qui est
de la vitesse de la CompactFlash, SysInfo donne 2,5 Mo/sec en général mais ce chiffre peut monter à près
de 6 Mo/sec quand on insiste un peu (sans doute une histoire de cache). Bref, ça va vite, voire très vite !

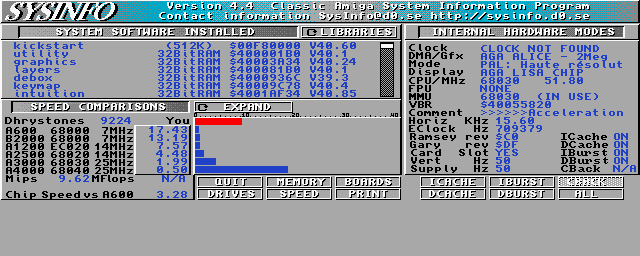

SysInfo

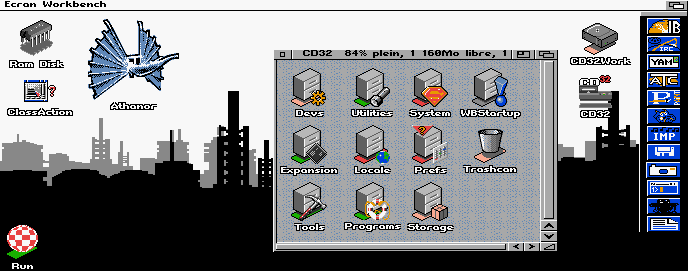

Mon Workbench sous TerribleFire
Avec une petite installation WHDLoad et une télévision, ici une Sony Bravia 46" de 2008, acceptant la
sortie RVB de ma CD32 version française, j'ai une véritable borne de jeux Amiga, qui fait même bien plus
que ça ! Et si vous n'avez pas la chance d'avoir une CD32 équipée de cette sortie RVB, sachez que vous
pouvez acheter une carte en équerre ayant une sortie DB23 RVB Amiga.
Cette carte-là, mon vieux, elle est terrible !
Ce dernier titre reprenant approximativement une chanson ayant le mot "terrible" (pour ceux qui n'avaient
pas encore remarqué) vient conclure parfaitement cette petite présentation des cartes de Stephen Leary.
Elles ouvrent de nouvelles portes à la CD32 a un prix plus qu'honnête (j'avais acheté ma TF328 auprès d'AlenPPC
sur eBay pour 150 euros en juin 2019 puis la TF330 sur Amibay quelques mois plus tard pour encore moins cher
auprès de SupaDuper qui les bradait alors).
Vous transformez alors votre CD32 en A1200 pleinement fonctionnel, voire en A1200 avec Blizzard 1230 si vous
optez pour la TF330.
Les seuls petits bémols que j'aurais à soulever pour ma part sont l'impossibilité de désactiver la carte
sans la débrancher (certains jeux CD étant incompatibles avec la TF330 mais WHDLoad peut compenser en
très grande partie ce souci) et le fait que je n'ai pas réussi à faire fonctionner une carte de plus 8 Go
malgré diverses cartes et adaptateurs CompactFlash. Toutefois, certains ont des cartes de 128 Go
fonctionnelles dans leur CD32, Jean Bollaërt, pour ne pas le nommer, le mystère reste donc entier. De
plus, celle-ci n'est plus disponible à la vente actuellement (AlenPPC et SupaDuper ne semblent plus en
fabriquer) mais comme tous les fichiers et autres sont disponibles sur GitHub, il est possible de se
construire soi-même sa carte.
Enfin, et là c'est plus lié à ma machine qui est assez chatouilleuse niveau connecteur, j'ai des fois
des plantages/redémarrages inopinés. Il faudrait sans doute que j'envoie ma carte mère à Sébastien "Halifax"
Philipponneau pour qu'il y jette son oeil expert.
Mis à part cela, cette carte accélératrice a donné une deuxième jeunesse à ma CD32, à tel point que
j'en ai délaissé mon malheureux Amiga 1260 !
Liens
Nom : TerribleFire 328/330.
Constructeur : Stephen Leary.
Genre : carte mémoire/carte accélératrice.
Date : 2017 (version d'origine) ou 2018 (révision 3).
Prix : environ 150 euros.
|
