Matériel : RGB2HDMI pour A500
(Article écrit par Patrick Tamine - août 2023)
|
|
Les pouvoirs du Raspberry Pi sont étonnants. Cet ordinateur miniature est utilisé pour toutes sortes de choses
et, parfois, cela concerne nos Amiga. Le projet RGB2HDMI en fait partie : grâce à lui, à vous les joies
du HDMI et d'une image stable pour vos Amiga 500.
De quoi s'agit-il ?
D'une interface couplée à un Raspberry Pi Zero permettant de connecter l'Amiga en HDMI. Concrètement, vous pouvez
toujours connecter l'Amiga via une prise RGB ou Péritel mais vous pouvez, en plus, connecter l'écran sur
un moniteur ou une télévision récente équipée d'un port HDMI. Oui, vous avez bien lu : vous pouvez laisser
les deux écrans connectés en permanence, l'image s'affichera sur les deux écrans simultanément.
L'origine du projet remonte à 2018 avec l'interface RGBtoHDMI de David Banks
qui était un matériel multi-ordinateur, puis à 2020 avec l'adaptateur Amiga-Digital-Video conçu par Reinhard Grafl,
spécifique à l'Amiga. La première révision de cet adaptateur fonctionnait avec les Amiga PAL et NTSC qui possèdent une
Denise OCS (8362 et ses variantes). La version 2 de la carte gère également Super Denise (DIP-48 8373) mais seulement
tant qu'aucun des modes d'écran ECS n'est utilisé (il faut donc rester en OCS). Les schémas et la conception
du circuit imprimé sont à code source ouvert et plusieurs boutiques et particuliers en ont proposé depuis à
la vente.
En pratique
Vous pouvez assembler l'ensemble vous-même ou (comme moi), opter pour un ensemble tout fait (incluant le RGB2HDMI,
le Raspberry Pi Zero et la carte micro SD). L'ensemble est hyper simple à installer (plug & play) dans la mesure où
il suffit de l'enficher sous la puce Denise (responsable de l'affichage vidéo de l'Amiga) puis de venir reclipser
la puce Denise par-dessus. En d'autres termes, il faut déclipser Denise, enficher le RGB2HDMI puis remettre
Denise par-dessus.

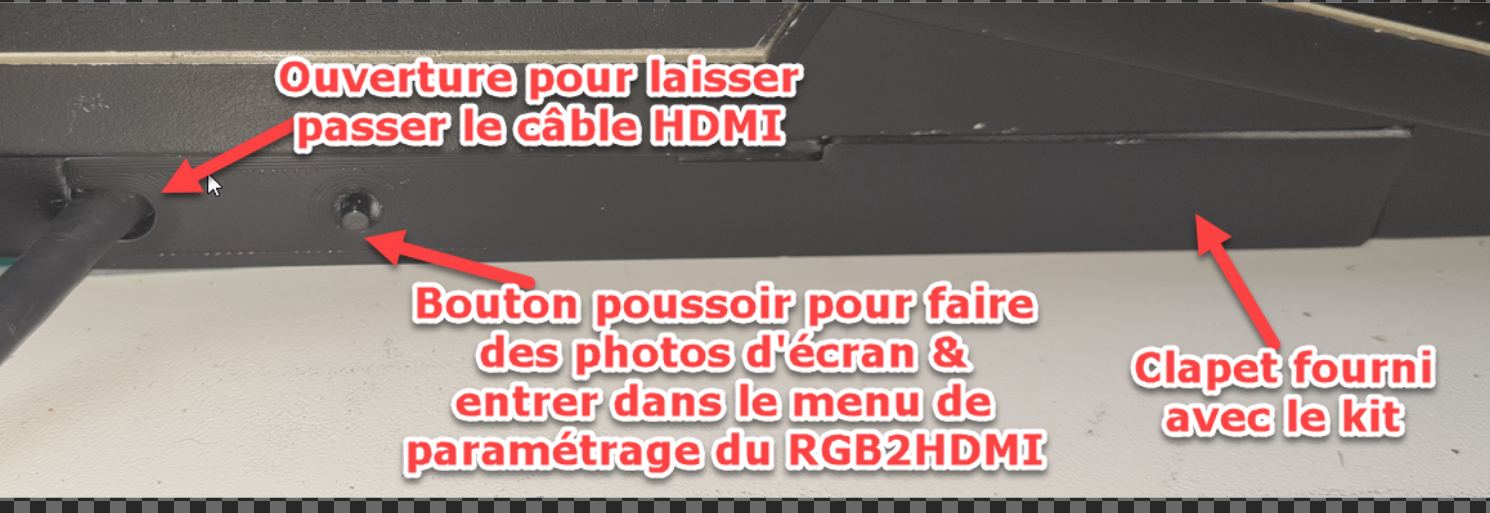

L'ensemble que j'ai acheté comprenait même un clapet latéral gauche modifié de l'Amiga (emplacement bouton poussoir
et trou pour laisser passer le câble HDMI vers le téléviseur inclus). Il ne vous reste plus ensuite qu'à télécharger
l'archive RGBToHDMI sur GitHub et la décompresser à la base
de la carte micro SD, insérer la carte micro SD dans l'emplacement prévu à cet effet et le tour est joué.

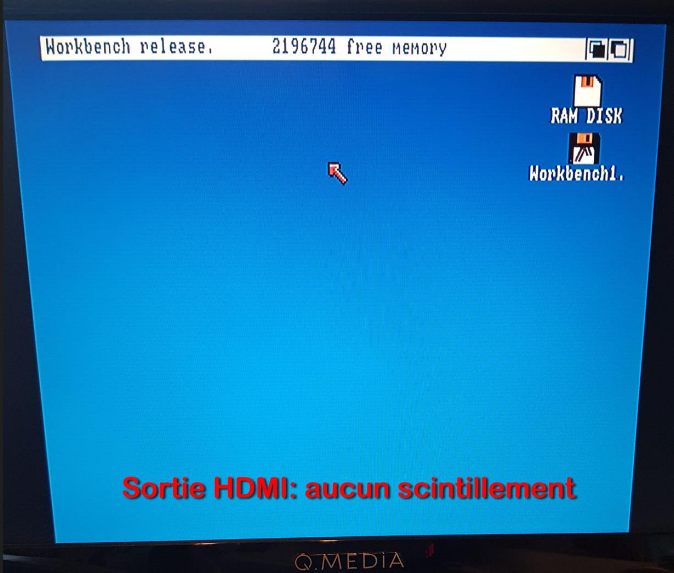

Cette interface permet une image hyper stable même en mode HAM et en mode entrelacé : aucun scintillement !
Un vrai plaisir pour lancer des applications sous Workbench, entre autres. Cette interface permet également
de prendre des photos d'écran instantanément grâce au bouton livré avec l'ensemble. Vous jouez et à tout moment,
en appuyant un coup bref sur le bouton latéral, une photo d'écran est prise et stockée sur la carte micro SD.

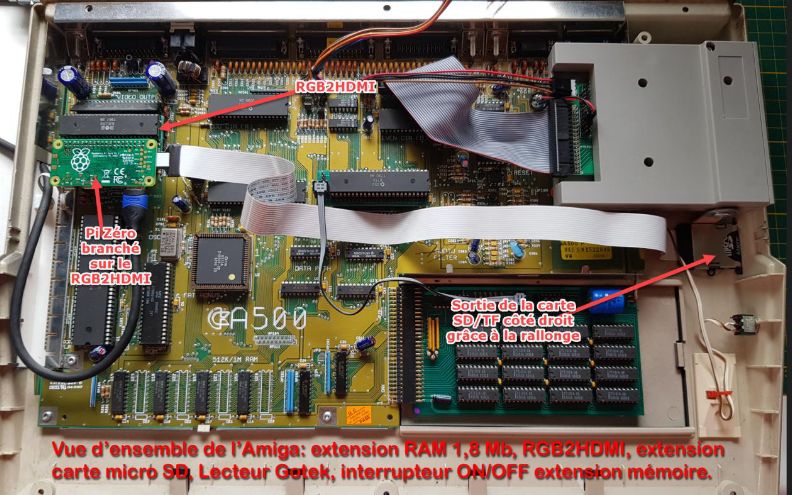

Comme sur la photo ci-dessous, je vous conseille d'installer une rallonge micro SD et de réaliser une fente
sur le côté droit afin de pouvoir accéder à la carte micro SD sans ouvrir la machine. Cela permet d'exporter
facilement les photos d'écrans prises vers une autre machine puisque, à tout moment, vous pouvez sortir la carte
micro SD de son logement pour exporter les photos ailleurs et la replacer dans son logement ensuite pour
continuer en mode HDMI sur l'Amiga.

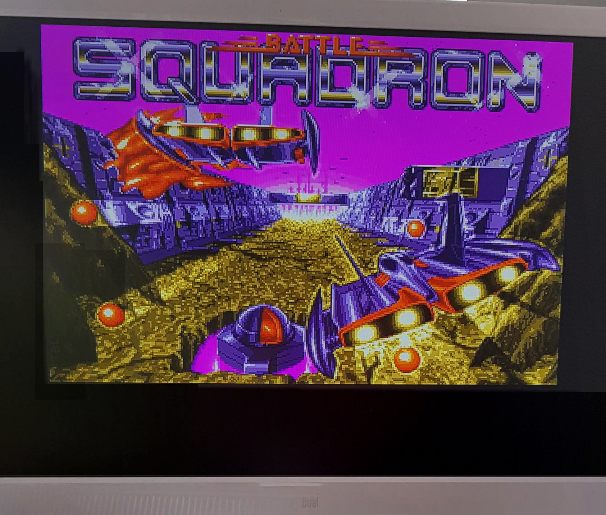

Exemple de stabilité d'écran en jeu :
Remarques importantes
- Cet ensemble fait donc également office de désentrelaceur !
- Le son n'est pas géré par le HDMI (le RGB2HDMI ne gère que l'image). Il faut donc des baffles
dédiés, directement reliés à l'Amiga pour bénéficier du son.
- La carte micro SD qui comprend les fichiers récupérés sur GitHub ne sert pas de disque dur
supplémentaire. Impossible d'y stocker le Workbench ou des jeux. Sa seule raison d'être est le
stockage des fichiers nécessaires au fonctionnement du RGB2HDMI et de récupérer les photos d'écrans
que vous génèrerez à l'aide du bouton poussoir intégré.
- Attention : les modes quatre couleurs supplémentaires apportées par la puce ECS (comme Productivité et
Super Haute Résolution) ne sont pas gérées par le RGB2HDMI. L'ECS (comme l'OCS) sont bien gérés mais pas
ces modes quatre couleurs supplémentaires (ce dont on se moque car j'ignore combien de programmes exactement
sont concernés : sans doute pas beaucoup).
- Attention : les Amiga 1000, les premiers Amiga 500 (Rev 3) et 2000 (Rev 4) nécessitent des soudures complémentaires
pour faire fonctionner le RGB2HDMI. Renseignez-vous donc bien avant de vous lancer.
- Cet ensemble ne fonctionne pour le moment qu'avec Denise et Super Denise qui est sur support DIP.
Donc tous les Amiga 500, 500+, 1000 et 2000 (en tenant compte de la restriction ci-dessus).
- Tout est paramétrable via le micrologiciel intégré dans l'archive GitHub (une pression longue sur le
bouton poussoir pour y accéder), y compris les modes 50 et 60 Hz.
Achat
Voici un lien
qui pointe vers un fournisseur de cet ensemble (sans le clapet sur mesure cependant).
Jérôme Marchal (qui gère Micromiga) est quelqu'un de très sérieux sur qui vous pouvez compter (je précise que
je n'ai aucun intérêt ou redevances).

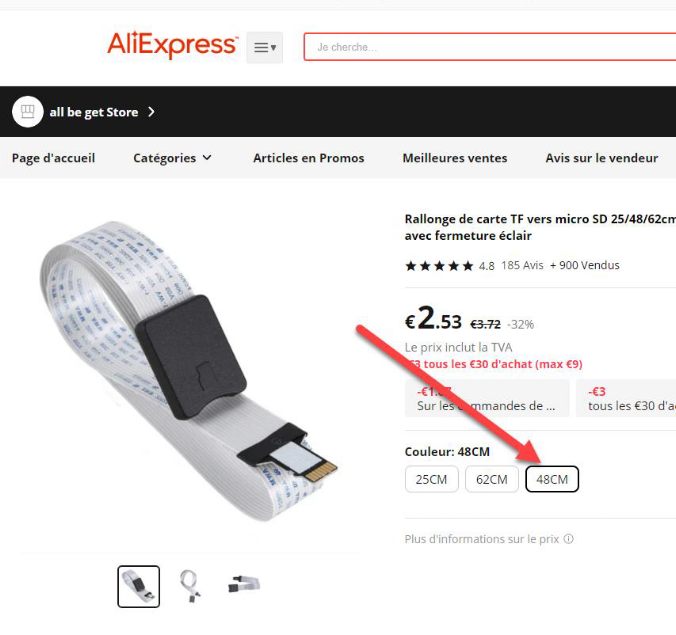

Exemple de rallonge micro SD (je conseille celle de 48 cm) :
Le résultat est bluffant ! L'image est digne d'une impression papier. Au début, je croyais qu'il

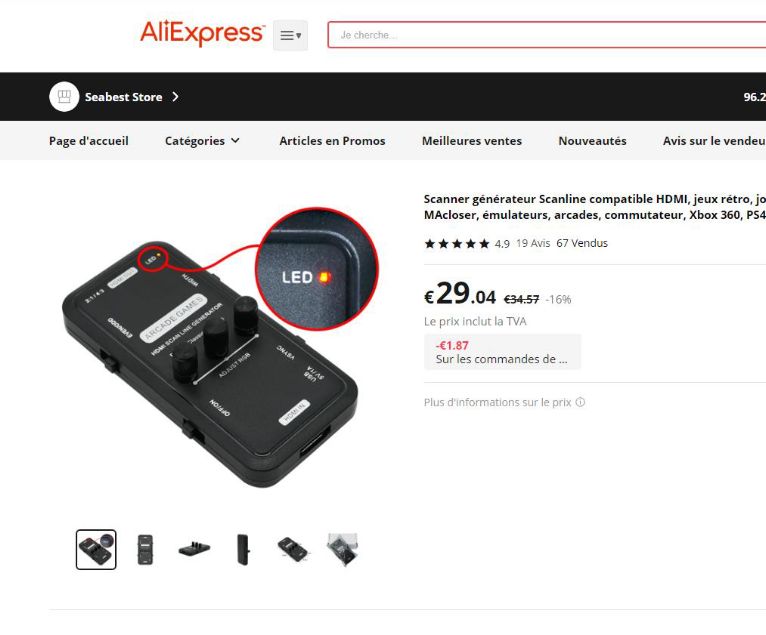

ne manquait que les lignes de balayage et qu'il fallait acheter un
générateur de lignes de balayage.
Eh bien que nenni, le RGB2HDMI intègre aussi ces lignes de balayage, il suffit de jeter un coup
d'oeil au menu...
Dépendant des fournisseurs, les prix oscillent entre 30 euros (RGB2HDMI seul) et 70 euros (solution complète
avec Raspberry Pi Zero, carte Micro SD, bouton poussoir, adaptateur mini HDMI vers HDMI et clapet modifié).
Il existe aussi des RGB2HDMI spécifiques à l'Amiga 600 et aux Amiga 2000/3000.
Conclusion
Le RGB2HDMI est un excellent moyen de s'affranchir de nos écrans CRT vieillissants avec un confort visuel optimal.
J'ajoute que je n'ai pas observé de latence ou quoique ce soit : quand on joue, c'est transparent pour
le joueur.
Un incontournable ! La preuve ? J'en ai acheté deux autres pour équiper mes deux autres Amiga...
je n'envisage même plus de m'en passer, surtout quand on sait que la sortie vidéo intégrée à l'Amiga
continue à fonctionner parfaitement. Les puristes peuvent dormir sur leurs deux oreilles...
Nom : RGB2HDMI pour A500.
Constructeur : Reinhard Grafl, autres.
Genre : adaptateur vidéo.
Date : 2021.
Prix : entre 30 euros (RGB2HDMI seul) et 70 euros (solution complète).
|
|
