Bidouille : Utilisation des nouvelles diodes sur la Replay FPGA Arcade
(Article écrit par Marios Filos et extrait de www.mfilos.com - août 2015)
|
|
Note : traduction par David Brunet.
Le 7 août 2015, Mike Johnson a publié un nouveau coeur logiclel Amiga pour sa carte Replay FPGA Arcade.
En plus de la gestion de la molette de défilement, des options d'affichage à l'écran (OSD)
pour la souris et les manettes et d'un second bouton pour la manette, ce coeur ajoute également trois
en-têtes sur le port AUX_IO pour les diodes d'alimentation, d'activité du lecteur de disquette et
du disque dur.
Cela tombait à point car je n'avais aucune envie de récupérer ces signaux en soudant des fils à la
diode SMD d'accès au port SD. Après avoir ouvert le boîtier, j'ai d'abord essayé avec une diode
de rechange pour voir si les signaux fonctionnaient bien. J'ai d'abord essayé la diode d'alimentation
(bien que je ne comptais pas l'utiliser car je dispose du signal de mon circuit personnalisé -
et cela avant que le coeur logiciel soit exécuté, ce que je préfère).
Ensuite, c'était au tour de la diode d'activité du lecteur de disquette, que j'ai utilisée en
ouvrant une image-disque "Workbench 3.1" :
La dernière diode, mais non des moindres, était la diode d'activité du disque dur que j'ai testée
lors du démarrage du système (quelle belle image : des icônes de chargement fantômes).

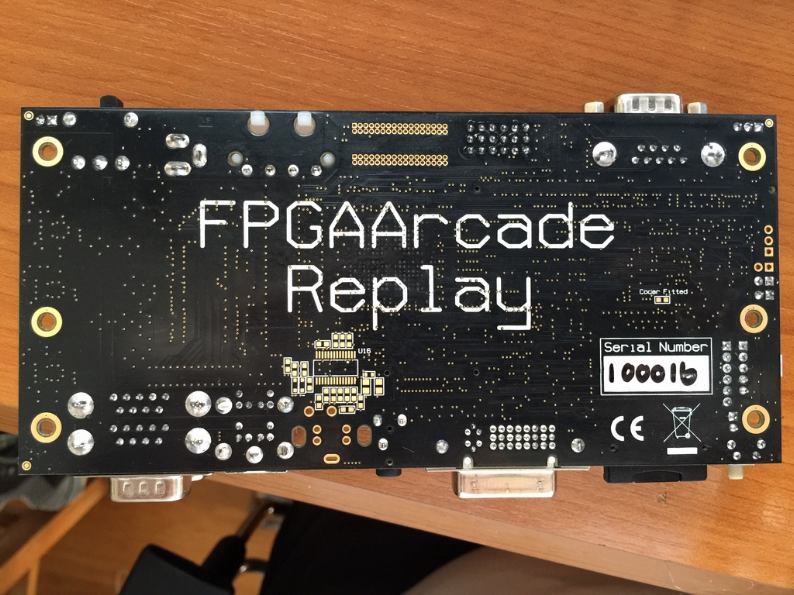

Donc après avoir vu que tout fonctionnait comme prévu, j'ai retiré la carte du boîtier une fois de plus,
et j'ai attaché trois rangées de broches à l'emplacement AUX_IO pour une utilisation future (vous pouvez
le voir dans le milieur haut de la carte, à proximité du connecteur RS232):
Le boîtier possède une diode bleue pour l'alimentation et une orange pour l'activité du disque dur.
J'ai pensé changer la bleue car je ne l'aimais pas, et j'ai remplacé l'orange par une double diode
(orange pour l'activité du disque dur, et verte pour l'activité du lecteur de disquette).
Comme vous pouvez le voir sur les photos ci-dessous, j'ai dû obtenir le signal supplémentaire avec
les autres câbles, donc j'ai mis un fil supplémentaire pour cela. :)
Comme toujours, et parce que je veux garder un espace bien rangé à l'intérieur du boîtier, au lieu
d'étirer les câbles pour mes besoins, j'ai bidouillé un câble d'extension supplémentaire pour connecter
toutes les diodes nécessaires à la carte Replay.
Tout était prêt et les tests ont tous réussi. :)
Et comme la diode d'alimentation (maintenant en rouge) était encore trop brillante, j'ai décidé d'ajouter
une résistance supplémentaire de 4,7 KΩ permettant de l'affaiblir. Bien sûr, la résistance a été
placée à l'intérieur d'une extension isolée pour une meilleure apparence. :)
Et une dernière vue panoramique des modifications avant de fermer le boîtier :
Ici, vous pouvez voir la diode rouge d'alimentation :
La diode verte d'activité du lecteur de disquette :
Et la diode orange d'activité du disque dur :
