Bidouille : Protéger son ordinateur des piles et batteries qui coulent
(Article écrit par Sébastien Ligez - février 2007)


1. Détection

Qui est concerné ? Tout le monde ! Ce problème est présent avec tous les équipements électriques. Les possesseurs d'extensions mémoire, de cartes accélératrices ou d'Amiga équipés de pile doivent surveiller régulièrement leur pile.

Pourquoi les piles/batteries coulent-elles ? Elles contiennent des acides qui attaquent à plus ou moins long terme leur conteneur, la durée varie considérablement d'une pile à une autre, suivant le type d'acide qu'elle contient et la qualité de fabrication.

Peut-on anticiper le changement de la pile/batterie ? Oui. Les documentations des fabricants indiquent le nombre de cycles minimum que supporte (normalement) la batterie ou la durée de vie minimale de la batterie. Ces valeurs varient considérablement suivant l'utilisation de l'Amiga. Par expérience, 5 ans est une durée de vie moyenne.

Comment vérifier l'état de la pile ? Il y a deux solutions :
  • L'horloge de l'Amiga ne fonctionne plus correctement (dérèglement régulier), il est temps de changer la pile.
  • En ouvrant l'Amiga pour regarder visuellement l'état de la pile. Si l'acide commence à couler, il faut changer la pile.
Je ne vois pas la pile sur ma carte ! Certains modèles sont recouverts d'un capot métallique de protection. Il va falloir l'enlever, ceci annulera la garantie (humour).

Un conseil : s'il faut démonter tout l'Amiga, en profiter pour lui faire un bon coup de nettoyage (bombe à air, bombe contact...).

Avertissements :

Les piles/batteries sont des composants actifs, c'est-à-dire qu'elles contiennent des produits dangereux pour la santé ! Ne prenez pas cet avertissement à la légère, le risque existe, même avec une vieille pile de quelques volts.

Les manipulations qui vont suivre sont sous votre entière responsabilité. Il existe des professionnels qui peuvent faire ce travail si vous ne vous sentez pas à la hauteur.

1.1 Pile / batterie

Pile / Batterie : Utilisée sur :
Varta

VARTA 3,6V 80 mA (fiche technique)
Radiospare (réf 305-2751)
A501

A2000 rev 4.1 et 4.3
A2000 rev 6.2 à 6.4

A4000 rev 1 et B

  Blizzard 1240 et 1260
  A4000 rev D

1.2 Carte mère A4000 :

Cette carte mère comporte une pile soudée. Il est donc très important de vérifier son état régulièrement ou de la changer préventivement. En cas d'oubli, la sanction peut être la destruction de la carte mère.

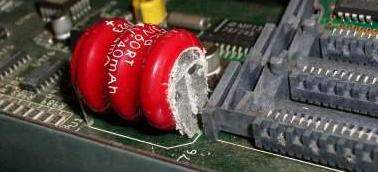

Piles/batteries qui coulent

Elle commence à suinter, il était temps de la changer !

1.3 Carte mémoire A501 :

Cette carte est répandue et fait partie des plus vieilles cartes équipées de pile, c'est donc une des plus exposées au problème.

Piles/batteries qui coulent

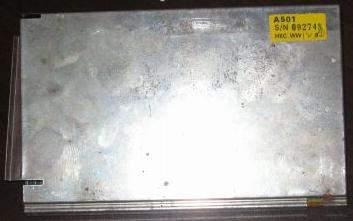

La première difficulté est l'accès à la pile, il faut enlever le blindage de protection avec un bon fer à souder.

Piles/batteries qui coulent

La pile a bien coulé, le circuit est endommagé. Il va falloir réparer !

2. Remplacement

2.1 Matériel de base nécessaire :
  • Un fer à souder.
  • Un tournevis.
  • Une pince.
  • Une pile / batterie neuve.
  • Un support CI "Lyre" (optionnel).
Piles/batteries qui coulent
Support CI "Lyre" pour remplacement facile de la batterie.
Disponible chez RadioSpare (réf 600-7849)



2.2 Changement de la batterie sur A4000 rev B étape par étape :

Piles/batteries qui coulent

Il faut démonter entièrement l'A4000 pour pouvoir dessouder la batterie. Bon courage ! Démonter les cartes d'extension connectées au bus d'extension. Démonter le support disque dur.

Piles/batteries qui coulent

Démonter la barre de renfort au-dessus du bus d'extension.

Piles/batteries qui coulent

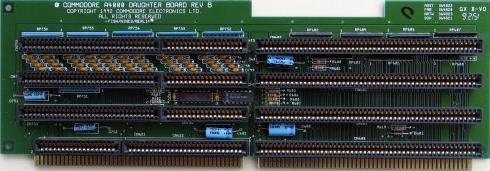

Démonter la carte fille du bus d'extension (Daughter Board).

Piles/batteries qui coulent

Démonter le maintien des cartes d'extension situé à l'arrière de l'Amiga. Débrancher les nappes. Retirer les vis de la carte mère. Sortir la carte mère du boîtier en soulevant par l'avant.

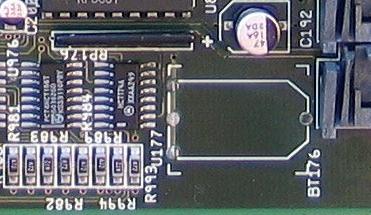

Ensuite, debrasage de la vieille batterie. Vérifier qu'il n'y a pas de trace d'acide sur le circuit imprimé et nettoyer si besoin.

Piles/batteries qui coulent

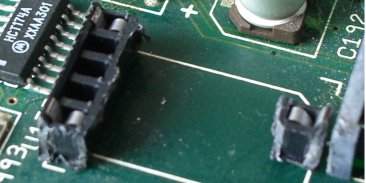

Installation du support C.I. "Lyre" pour pouvoir remplacer facilement la batterie dans le futur. On découpe le support avec une pince coupante en deux parties : une partie de 5 pas et une partie d'1 pas.

Retirer les trois contacts du milieu de la partie de 5 pas. Souder les deux parties de support CI à la place de la batterie.

Piles/batteries qui coulent

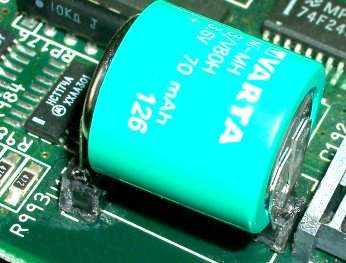

Souder la pile sur les parties du support C.I. C'est du bricolage mais c'est efficace !

Piles/batteries qui coulent

Remonter l'Amiga et régler l'heure.

3. Réparation

3.1 Matériel de base nécessaire
  • Un fer à souder.
  • Un tournevis.
  • Une pince
  • Une pile/batterie neuve.
Si la pile a coulé, ajoutez :
  • Une paire de gants en caoutchouc.
  • Une vieille brosse à dents.
  • Une bouteille de vinaigre.
Piles/batteries qui coulent

3.2 Réparation de la carte A501 étape par étape

Piles/batteries qui coulent

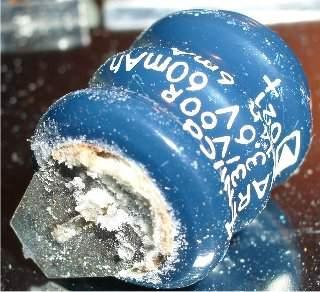

Il va falloir arrêter l'attaque de la pile en l'enlevant avec précaution. Mettre une protection sur le plan de travail comme un grand chiffon (pour éviter de mettre de l'acide partout) et enfiler les gants en caoutchouc. On prend ensuite le fer à souder et on enlève doucement la pile à l'aide d'une pince.

Piles/batteries qui coulent Piles/batteries qui coulent

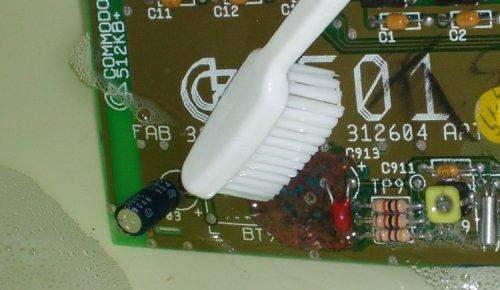

Pas de chance, le circuit et certains composants ont été rongés par l'acide de la pile. Il va falloir arrêter l'attaque acide et tenter de sauver ce qui peut encore l'être. On va donc préparer une solution acide légère (à base de 50% de vinaigre et 50% d'eau) pour dissoudre l'acide répandu sur la carte. Ne pas hésiter à frotter avec la brosse à dents les parties attaquées. Si l'acide a du mal à partir, rajouter du vinaigre dans le mélange et refrotter. Il faudra ensuite bien rincer à l'eau la carte pour éliminer l'acide du vinaigre (sinon le vinaigre attaquera lui aussi le circuit).

Piles/batteries qui coulent

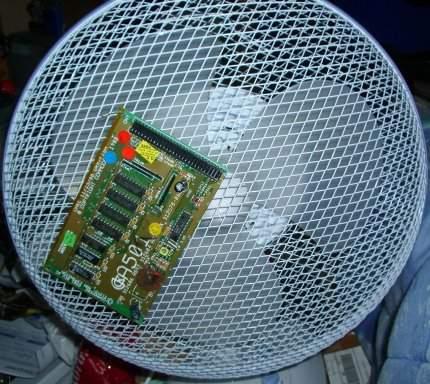

Il reste à faire sécher la carte dans un courant d'air ou au four à basse température (40-50°)...

Piles/batteries qui coulent

Après nettoyage, il y a deux solutions :
  • Le circuit a beaucoup de pistes effacées, la partie horloge de la carte est à jamais détruite.
  • Le circuit n'est pas trop attaqué, la carte peut être réparée en remplaçant les pistes abîmées par des fils. Il faudra dans ce cas quelques connaissances de base en électronique pour vérifier qu'il n'y a pas de court-circuit. Les composants en mauvais état devront être remplacés par des neufs.
Dernière étape si le circuit est en bon état : remplacement de la pile/batterie. Il ne faut pas confondre les deux. Une pile fournit de l'énergie jusqu'à épuisement. Une batterie fournit de l'énergie mais se recharge lorsque l'appareil est en fonctionnement. Le fait de mettre une pile à la place d'une batterie peut provoquer l'explosion de la pile ! Veillez donc à remplacer la pile/batterie par une pile/batterie identique !

4. Recyclage !

Ne jetez pas vos piles à la poubelle ! Il existe des récupérateurs de piles un peu partout ! Au pire, ramenez vos piles là où vous les avez achetées (Carrefour par exemple), les vendeurs sont tenus de vous les reprendre pour les recycler. A titre d'information, une pile usagée de type bouton peut polluer 400 litres d'eau pendant 50 ans.
