Bidouille : Installation de l'OpenA1200RTC, un module RTC pour Amiga 1200
(Article écrit par Domingo Fivoli et extrait de Mingo's Commodorepage (nouveau lien) - février 2020)
|
|
Note : texte et photos sous licence Creative Commons.
Source de ce tutoriel : Open Hardware RTC
de Screwbreaker.
Toutes les variantes de l'Amiga, à l'exception de celles qui sont livrées avec un module RTC interne, ne
peuvent pas enregistrer l'heure et la date que vous réglez. Si vous coupez l'alimentation de votre machine,
l'ordinateur oublie les réglages que vous avez effectués. Pour éviter cela, il faut un module RTC que l'on
trouve souvent sur les cartes extensions mémoire. Dans ce tutoriel, il est question d'un module RTC qui se
branche sur le port horloge, donc pour l'Amiga 1200.
Avant de commencer, quelques remarques (importantes !)
- Assurez-vous que les composants électroniques ont été soudés correctement. Un court-circuit peut endommager
le module RTC ainsi que l'ordinateur. Une expérience en matière de soudure est nécessaire, en particulier pour
les composants CMS (montés en surface).
- Ne travaillez sur le matériel que lorsqu'il est hors tension. N'insérez le module RTC dans l'ordinateur
que lorsque celui-ci est éteint.
- Assurez-vous que le module RTC est correctement enfiché. La broche 1 du module doit correspondre à la broche 1
du port horloge.
- Évitez les charges statiques en touchant un objet mis à la terre, comme un radiateur par exemple. Ou
utilisez un bracelet antistatique.
- Je n'assume aucune responsabilité pour les dommages causés directement ou indirectement par ces instructions.
De quoi a-t-on besoin ?
- Amiga 1200.
- Quelques composants électroniques (voir texte).
Compatibilité
Selon le développeur, le module RTC a été conçu exclusivement pour l'Amiga 1200. On ne sait pas si la forme
de construction est également adaptée à d'autres extensions de port horloge. Ma tentative d'utiliser ce
module avec l'extension 604n a échoué, car aucun montage n'est possible pour des raisons de place. Il est
possible que cet obstacle soit levé avec une extension de port d'horloge, mais cela n'a pas été testé.
Les composants
Tout d'abord, nous avons besoin du circuit imprimé non peuplé. Les données Gerber se trouvent sur la page
du projet OpenA1200RTC. Elles doivent être téléchargées sur n'importe quel site d'un fabricant de
circuit imprimé (sous forme d'archive Zip). Sur le site pcbway.com, les données Gerber ont déjà été
téléchargées par le développeur, ce qui permet de commander facilement le circuit imprimé.
Circuit imprimé de l'OpenA1200RTC
Les composants suivants sont nécessaires :
Le montage
Le montage est relativement simple. Il est préférable de commencer par les composants CMS, puis de passer
aux socles du circuit intégré et au support de la pile.

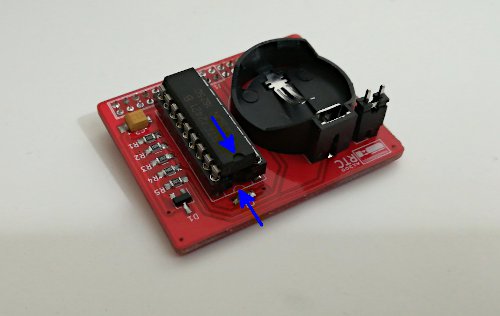

Faites attention à l'orientation du composant du RTC. L'encoche du composant doit correspondre à l'encoche
du circuit imprimé.
RTC 72421

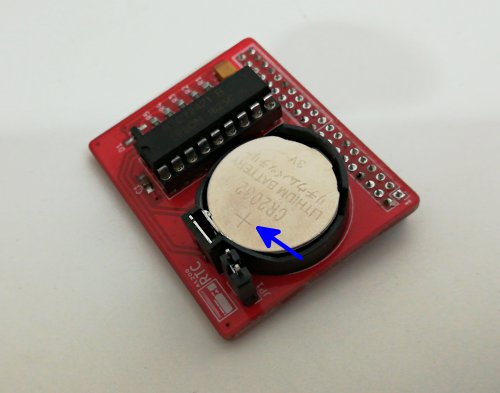

Introduisez ensuite la pile bouton de manière à ce que le pôle positif reste en haut.
CR2032
L'installation
L'installation est simple, mais là encore, la prudence est de mise. Assurez-vous que la broche 1 du
connecteur correspond à la broche 1 du port horloge. Si le module RTC est mal enfiché, l'Amiga peut
être endommagé ! Il n'est pas nécessaire de rajouter les broches manquantes du port horloge de la
carte mère Amiga.

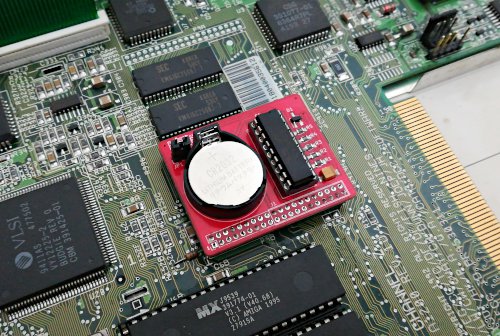

Installation du module RTC
Installation du module RTC
Test de fonctionnement

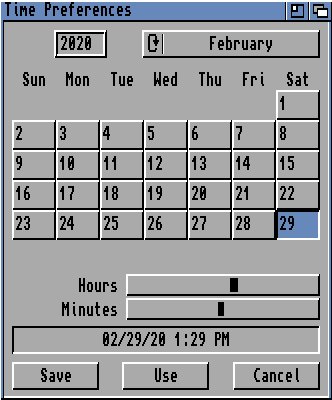

Allumez l'Amiga, démarrez AmigaOS et réglez l'heure et la date. Les réglages correspondants se trouvent
dans "Prefs->Time".
Préférences "Time"
Sauvegardez les réglages et éteignez l'Amiga. Rallumez-le ensuite et démarrez à nouveau AmigaOS. Cette
fois-ci, nous chargeons l'horloge (Clock). Celle-ci se trouve dans le tiroir "Utilities".
L'horloge
Si tout s'est bien passé, l'heure et la date correctes devraient être affichées.
|
