Matériel : MegAChip 2000/500
(Article écrit par Michel Castel et extrait d'Amiga News - mai 1992)


Tout le monde l'a essayé, tout le monde l'a aimé. Ce n'est pas souvent qu'un produit en test est tant convoité. Le MegAchip 2000/500 est en quelque sorte la clé qui ouvre un nouveau monde à l'Amiga. Un monde où l'on peut démarrer programme après programme sans constamment calculer la sécurité de sa situation mémoire.

C'est un monde déjà familier aux possesseurs d'Amiga 3000, Amiga 500 Plus et Amiga 600 (avec extension mémoire), car ces trois ordinateurs sont équipés d'origine du circuit Agnus 2 Mo (aussi connu sous les noms Super Fat Agnus, Obese Agnus, etc.) et configurent automatiquement les deux premiers Mo de mémoire en Chip.

MegAChip

MegAChip

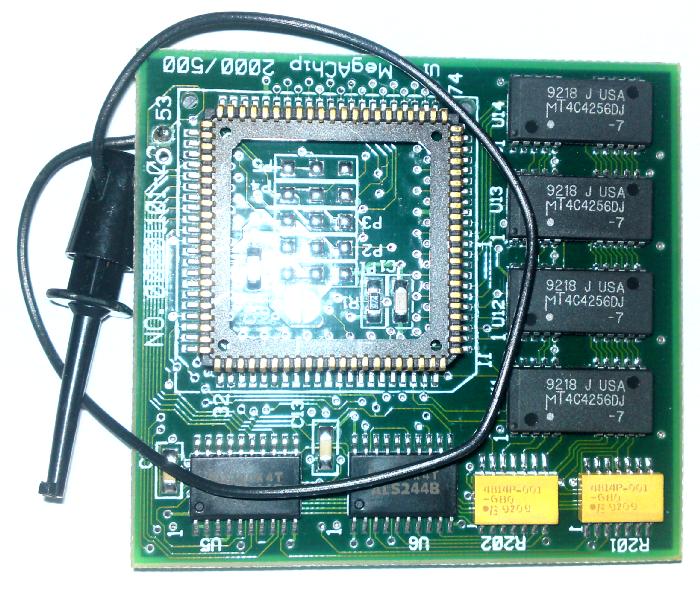

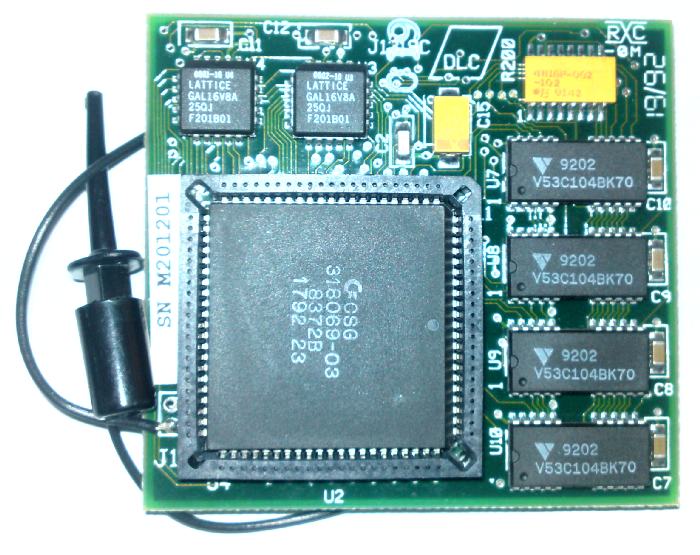

La carte MegAChip en recto et verso

Présentation et installation

MegAChip est une petite carte qui se monte en carte fille sur le connecteur de votre circuit Agnus. Elle comporte 1 Mo de mémoire, et vous permet de monter jusqu'à 10 Mo de mémoire sur un Amiga (2 Mo de mémoire Chip et 8 Mo de mémoire Fast). La carte s'autoconfigure, c'est-à-dire qu'une fois installée, vous pouvez l'oublier. Elle est équipée du même Agnus 8372AB ou 8372B qui se trouve sur l'Amiga 3000 (et non pas l'Agnus 2 Mo 8375 de l'Amiga 500 Plus).

La documentation est en anglais. Mais de toute façon, l'acheteur est fortement conseillé de faire installer la carte chez son revendeur. Selon le modèle de votre Amiga, et surtout pour les Amiga 500, il y a peut-être des pistes de circuit imprimé à couper ou à souder, et un circuit carré à enlever.

Exemple d'installation

Voici la séquence de montage sur un A2000 révision 6.2 (sur les révisions 4, il y a une piste à couper) : enlevez les cinq vis du couvercle de l'A2000 et glissez vers l'avant le couvercle. Dévissez les six vis du châssis d'alimentation, débranchez les deux connecteurs (alimentation et lecteur de disquette) qui se situent au fond à gauche du châssis.

Enlevez le châssis lecteur/alimentation. La suite est fortement déconseillée sans l'outil spécial extracteur de circuit carré. Mais ceux qui osent peuvent le faire avec les moyens du bord. Il faut extraire Agnus de son support. Il est très facilement repérable, c'est le seul circuit carré de la carte mère. Prenez deux petits tournevis, insérez-les ensuite dans les deux fentes (en haut à gauche et en bas à droite), faites levier par petit à coup en tirant vers l'extérieur avec délicatesse (attention, le support est très fragile).

Mettez la carte MegAChip à sa place avec le fil noir vers l'avant. Branchez maintenant le grip fil sur la broche 48 du 68000. Cette broche est au milieu et à gauche du microprocesseur, sachant que la broche 32 est au fond et la broche 64 vers vous. Remontez le châssis, les connecteurs, et le capot.

Pratique

Avec 2 Mo de mémoire Chip et 4 Mo de mémoire Fast, je peux travailler en PAO avec les logiciels suivants ouverts :
  • Professional Page sur le Workbench en 4 couleurs avec un écran virtuel 1300 par 1800 (écran en suraffichage 720x508).
  • Professional Draw en suraffichage en couleur (pour faire les titres) sur écran personnalisé.
  • Directory Opus sur écran personnalisé.
  • Deluxe Paint IV en haute résolution en suraffichage.
  • Sur le Workbench, un AmiDock, un Shell et en tâche de fond ARQ, AssignX, ToolsMenu, Snap...
Voilà une configuration logicielle bien étoffée. Je peux avoir accès instantanément à n'importe quel de ces logiciels d'un clic de souris.

Avec seulement 1 Mo de mémoire Chip, je travaillais avec Professional Page sur un Workbench en 1300x1800 en 2 couleurs et Directory Opus sur un écran personnalisé. Pour utiliser Deluxe Paint et Professional Draw, j'étais dans l'obligation de revenir sur un Workbench plus normal. Donc manipulation, perte de temps.

AVPaint (j'ai la carte AVideo) démarre difficilement avec 1 Mo de mémoire Chip. Dans ce cas de figure, je démarre sans les tâches de fond citées ci-dessus et je configure le Workbench en 640x400 en 2 couleurs.

En conclusion, il vaut mieux pour ce genre d'applications avoir 2 Mo de mémoire Chip et 4 Mo de mémoire Fast, que 1 Mo de Chip et 8 Mo de Fast.

Nom : MegAChip 2000/500.
Constructeur : DKB.
Genre : carte mémoire.
Date : 1991.
Prix : 2490 FF (1 Mo de mémoire et Agnus 2 Mo), 1990 FF (1 Mo de mémoire et sans Agnus 2 Mo).
