Bidouille : Modification d'un lecteur de disquette PC pour l'intégrer dans un Amiga 500
(Article écrit par Andrew Hutchings et extrait de linuxjedi.co.uk - mai 2024)
|
|
Mon Amiga 500 Plus n'a plus de lecteur de disquette interne. Il a été donné il y a quelques mois pour aider
un autre utilisateur d'Amiga. J'avais besoin de le remplacer, et j'ai réalisé que je n'avais plus de lecteur
de disquette Amiga. J'ai donc décidé de voir si je pouvais en convertir un issu d'un PC. Voici la
manipulation.
Le lecteur
Je dispose d'un lecteur de disquette Citizen Z1DE-57Aa de rechange auquel il manquait un fascia. En fait, je
l'ai utilisé dans un autre article
au sujet de l'Archimedes, qui était attaché à un Greaseweazle afin de sauvegarder une disquette protégée
contre la copie.
Modification du circuit
Les lecteurs de disquette Amiga utilisent le standard Shugart, les lecteurs de disquette PC utilisent
quelque chose de légèrement différent car ils utilisent également une ID différente sur le câble. Les
lecteurs ont donc besoin d'une petite modification. Une description des changements nécessaires peut être
trouvée dans ce précédent
article. Je ne connaissais pas les modifications exactes à apporter à ce lecteur, j'aurais pu me renseigner,
mais heureusement, quelqu'un l'avait déjà documenté.

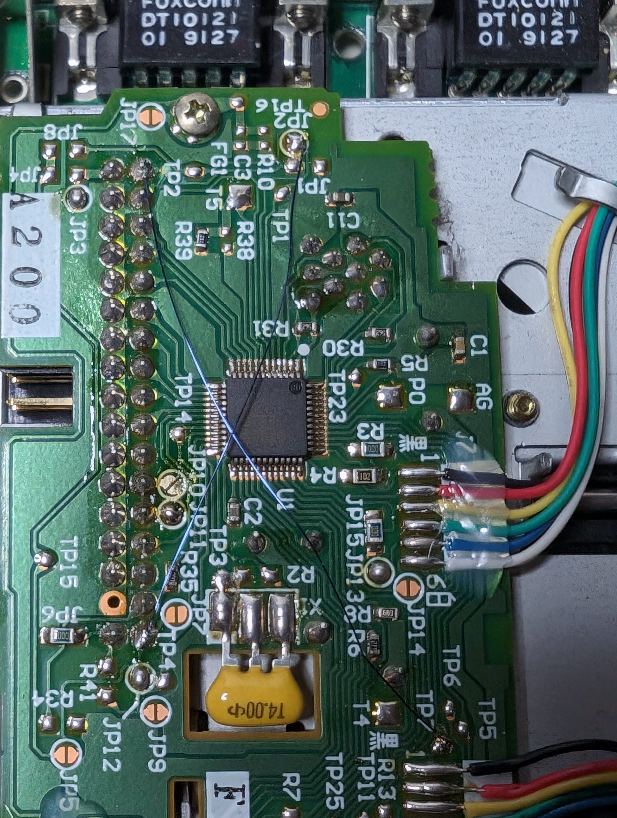

J'ai effectué les modifications spécifiées, et le résultat final ressemble à ceci.
Modification physique
Il y a quelques problèmes initiaux que nous devons résoudre pour réaliser l'adaptation. Le premier est que
ce lecteur est plus fin qu'un lecteur de disquette Amiga. Il se trouve que je sais (ne me demandez pas de
quelle manière, je ne m'en souviens pas) que pour que les lecteurs de disquette PC soient à la même hauteur,
il faut les surélever de 6 mm. J'ai donc vissé des supports de 6 mm au bas du lecteur et j'ai utilisé les
supports d'origine de l'Amiga pour les deux supports arrière vissés là-dedans.
Le bouton d'éjection de l'Amiga doit être placé à un endroit spécifique pour sortir de l'ordinateur, c'est
un endroit différent de l'emplacement du lecteur. Après six tentatives, avec des modifications mineures à

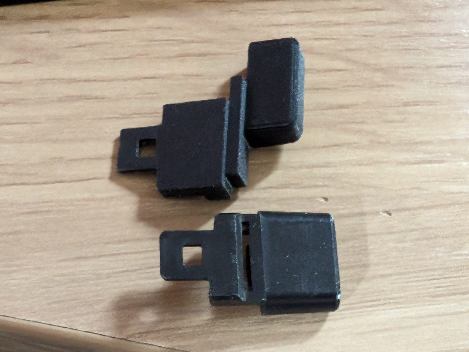

chaque fois, j'ai réussi à imprimer quelque chose en 3D qui s'adaptait parfaitement. Sur l'image suivante,
le haut est mon impression 3D (dont les fichiers de conception sont sur
www.thingiverse.com), le bas est le bouton original.
J'aurais pu imprimer en 3D en utilisant un PLA de la même couleur que l'Amiga, mais j'aime bien le contraste du noir.
Test d'ajustement

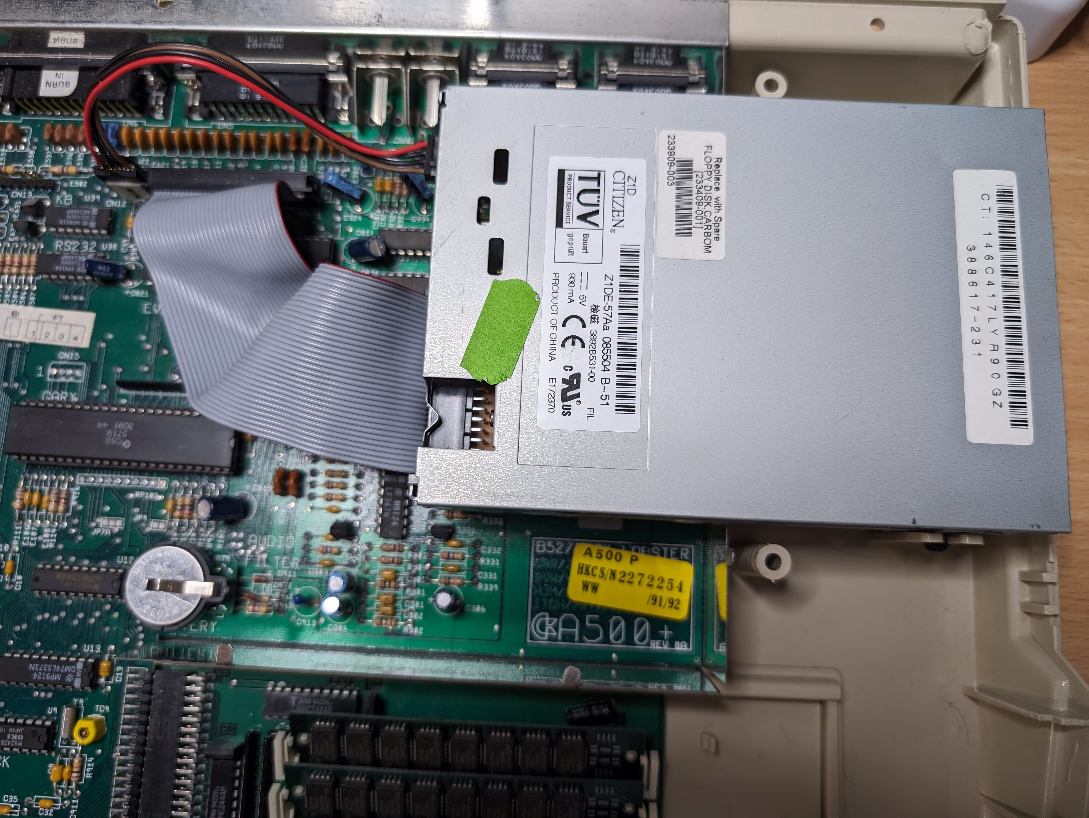

Maintenant que le lecteur a été suffisamment modifié, il est temps de tout tester. Le lecteur s'est parfaitement
mis en place et l'éjection s'est faite en douceur.

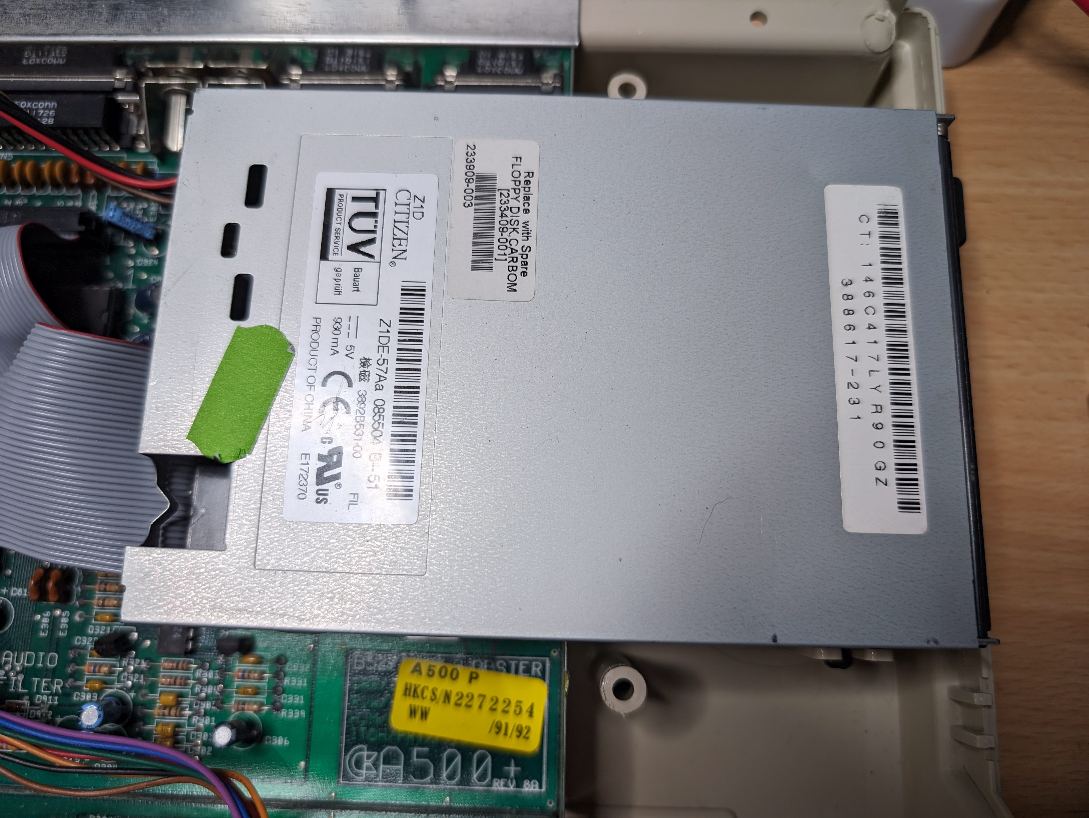

Une fois le boîtier de l'Amiga fermé, les choses se sont compliquées. La façade du lecteur de disquette
dépasse, ce qui signifie que le couvercle de l'Amiga ne s'adapte pas. J'ai résolu le problème en tirant
légèrement le lecteur de disquette vers l'arrière.
Le problème suivant est que les disquettes se coincent lors de l'éjection. Elles se coinçaient entre l'entrée
du lecteur et le boîtier de l'Amiga. Ce problème était facile à résoudre en retirant simplement l'entrée
du lecteur. C'est peut-être la raison pour laquelle les lecteurs de disquette des Amiga 500 n'en ont jamais
eu.
Le résultat

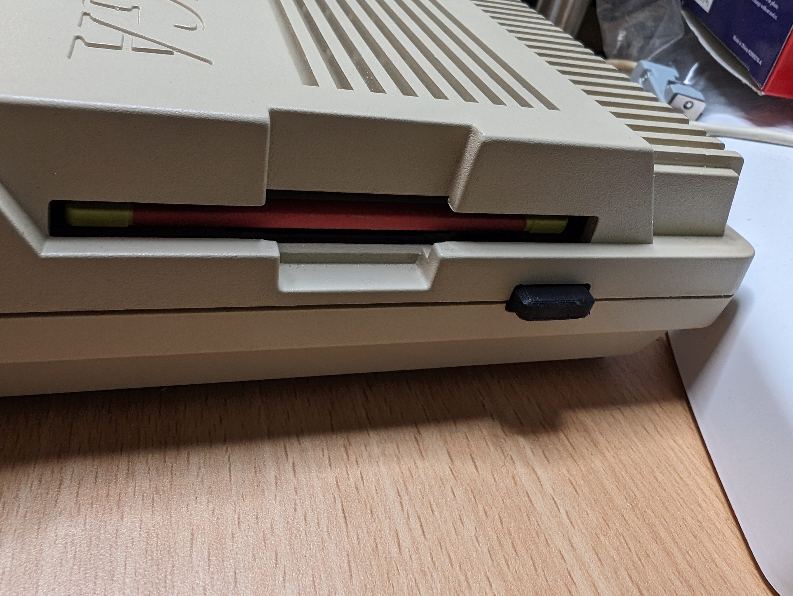

Voici l'ajustement final avec le lecteur de disquette en place. Je pourrais peut-être nettoyer un peu le
bouton d'éjection, mais il est agréable au toucher et fonctionnel.

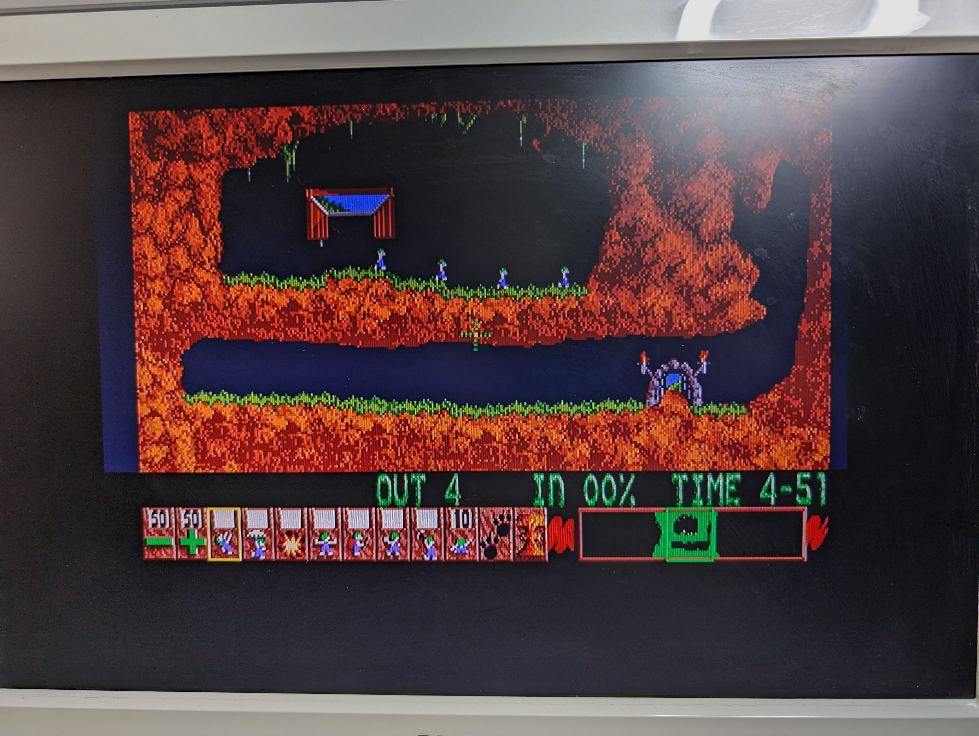

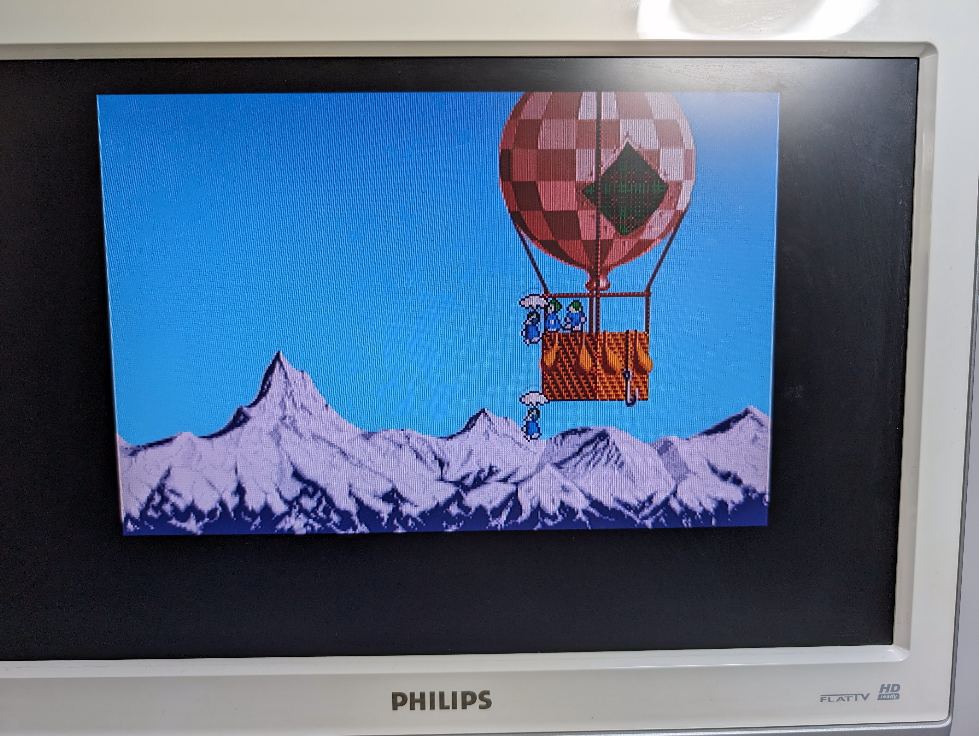

Fonctionne-t-il ? Prenons l'exemple d'un jeu très gourmand en lecture de disquette, Lemmings.
Je dirai que c'est une réussite !
