Matériel : KickBack ROM Switcher
(Article écrit par Kamel Biskri et extrait d'Amiga News - janvier 1993)
|
|
Ce commutateur de ROM électronique de ICD est fourni sous simple emballage plastique. A l'intérieur se
trouve le matériel ainsi que la documentation qui est en anglais. Tout cela pour dire que la présentation
n'est pas le point fort du produit.
Installation
Malgré cet aspect, la doc "explique" bien comment faire l'installation soi-même.
Il est toutefois à signaler que cela invalidera votre garantie. Alors, pour plus de sûreté, renseignez-vous
auprès de votre revendeur.
La doc vous guide pour démonter vos Amiga (500, 500+, 2000) et y repérer la ROM. Si vous possédez un Amiga
2000, je vous conseille de lire l'article de Patrick Tremisi.
Ainsi vous pourrez facilement repérer la ROM.
Les possesseurs d'A500 et A500+ devront faire comme suit : démonter les vis situées à l'arrière de leur Amiga.
Enlever le couvercle, dévisser la cage de protection. Une fois celle-ci ôtée, la ROM se situe du côté gauche
de l'Amiga (à droite du gros CI 68000). La ROM est désignée par le mot "ROM" suivit de numéros (décrit dans la doc).
Toutes ces opérations doivent être faites hors tension ! Dès lors, vous pouvez démonter la ROM avec précaution
(possesseur d'A2000, rejoignez-nous), à l'aide d'un tournevis ou d'un extracteur. Après cela, insérez à la

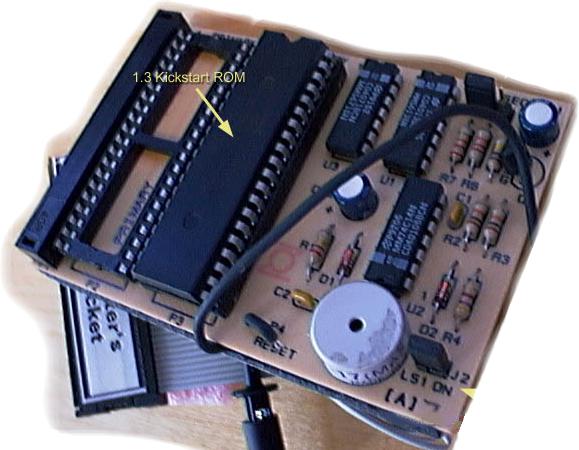

place de la ROM le support (marqué par un autocollant blanc), attention à mettre le détrompeur en haut.
Raccordez le câble avec la pince sur la broche numéro 18 du 68000 (Cf. schéma suivant).
Les ROM ne sont pas installées sur les supports. Ceci est un test. Rallumez votre Amiga. L'écran doit être noir.
Faites une réinitialisation clavier pendant 6 secondes. Vous devez entendre un bip. Réessayez :
le bip doit être plus aigu. Éteignez l'Amiga, installez les ROM sur les supports (la ROM de gauche est celle qui
démarre lors de l'allumage, mais vous pouvez la configurer par un commutateur après coup
(attention au détrompeur) et le tour est joué.
Remontez tout (placez la petite carte là où vous pouvez (présence d'une nappe), la carte étant protégée par
du polystyrène) et vous voilà en possession d'un Amiga avec deux ROM.
Pour Amiga 600, il existe une version spéciale de KickBack, mais celle de l'A500 peut être utilisée avec
quelques modifications à apporter (décrites dans la doc).
Attention : les possesseurs d'Amiga 500 révision 5
(ces machines sont identifiables par les LED "Caps Lock" et "Power" rouges, tandis que les révisions 6
ont des LED vertes) devront connecter un fil entre la patte 1 et la 31 de la ROM (à souder sur le support ou sur
la carte mère). Moi, c'est ce que j'ai fait et cela n'a pas suffi. Il a fallu que je coupe un fil situé au
coin haut gauche du 68000. Sinon, j'avais un écran rouge.
Intérêt du produit
Le KickBack, comme tous les commutateurs de ROM, permettent aux personnes les
possédant de pouvoir utiliser des programmes (des jeux pour la plupart) qui ne tournent
plus sur les nouvelles ROM.
D'un autre côté, un tel matériel permet aux possesseurs du système 1.2 ou 1.3 de passer sur
2.04. On peut également léguer 512 ko de mémoire vive pour la ROM via l'utilisation de
logiciels de DP tels que : LoadKick, Zkick, Rekick (ceux-ci permettent de charger un Kickstart
en mémoire). C'est intéressant si vous possédez une machine 32 bits (vitesse accrue).
Conclusion
KickBack est un bon produit qui ne nous a pas posés de problèmes tant au niveau de l'installation que
de l'utilisation. Il a l'avantage d'être un commutateur électronique. Vous changez de ROM via
la réinitialisation au clavier de l'Amiga (on n'a pas à éteindre l'Amiga).
Selon que vous possédez un système 1.2 ou 1.3 ou un A500+ avec ROM 2.04, vous commanderez le KickBack
avec la ROM complémentaire à la vôtre.
PS : pour les plus démunis ou les plus bidouilleurs, je vous conseille de lire
article dans lequel il y a un plan pour se construire un commutateur de
ROM maison.
Nom : KickBack ROM Switcher.
Constructeur : ICD.
Genre : commutateur de ROM Kickstart.
Date : 1992.
Prix : 240 FF (sans les ROM).
|
