Bidouille : Icarus 1, montage d'une tour pour AROS
(Article écrit par Ludovic Maslies - janvier 2023)
|
|
Revenu à l'Amiga après une longue absence pour raisons de santé, je m'étais lancé dans un article
sur la distribution logicielle ArosOne dans sa version 1.6. Cet article a été très long à faire car
j'avais beaucoup de choses à rattraper et, quand je l'ai finalement terminé, la version 1.7 venait
de sortir et fut très rapidement suivie par une 1.8 que je n'ai pas eu l'occasion de tester.
Elle fut gravée sur un DVD qui eut à peine le temps de prendre la poussière que la 1.9 débarquait
le 25 novembre 2022. Comme le disait un certain Lieutenant Murtaugh : "Où est-ce que le temps passe ?"
Je vais donc présenter ici mon travail en deux parties : d'abord le matériel (partie 1 ici) et
ensuite le système (partie 2 qui arrivera plus tard).
Toute machine Amiga améliorée se doit d'avoir un noble nom. Vous en avez marre des "NG", des "One" et
des "X" ? Je vous présente Icarus 1 !
L'Icarus 1
Débuté en 2015 (et marqué par une trop longue pause, j'en veux pour preuve cette photo, ci-dessous, à la réouverture de
la bête fin 2021), il est temps pour moi de présenter ce projet qui s'est terminé le 24 août 2022.
Mais, on est entre nous, on sait très bien qu'au niveau matériel, quand on a terminé, c'est... jusqu'à la prochaine
fois. D'ailleurs, cette plaque latérale noire qui cache l'intérieur, quand j'y pense...

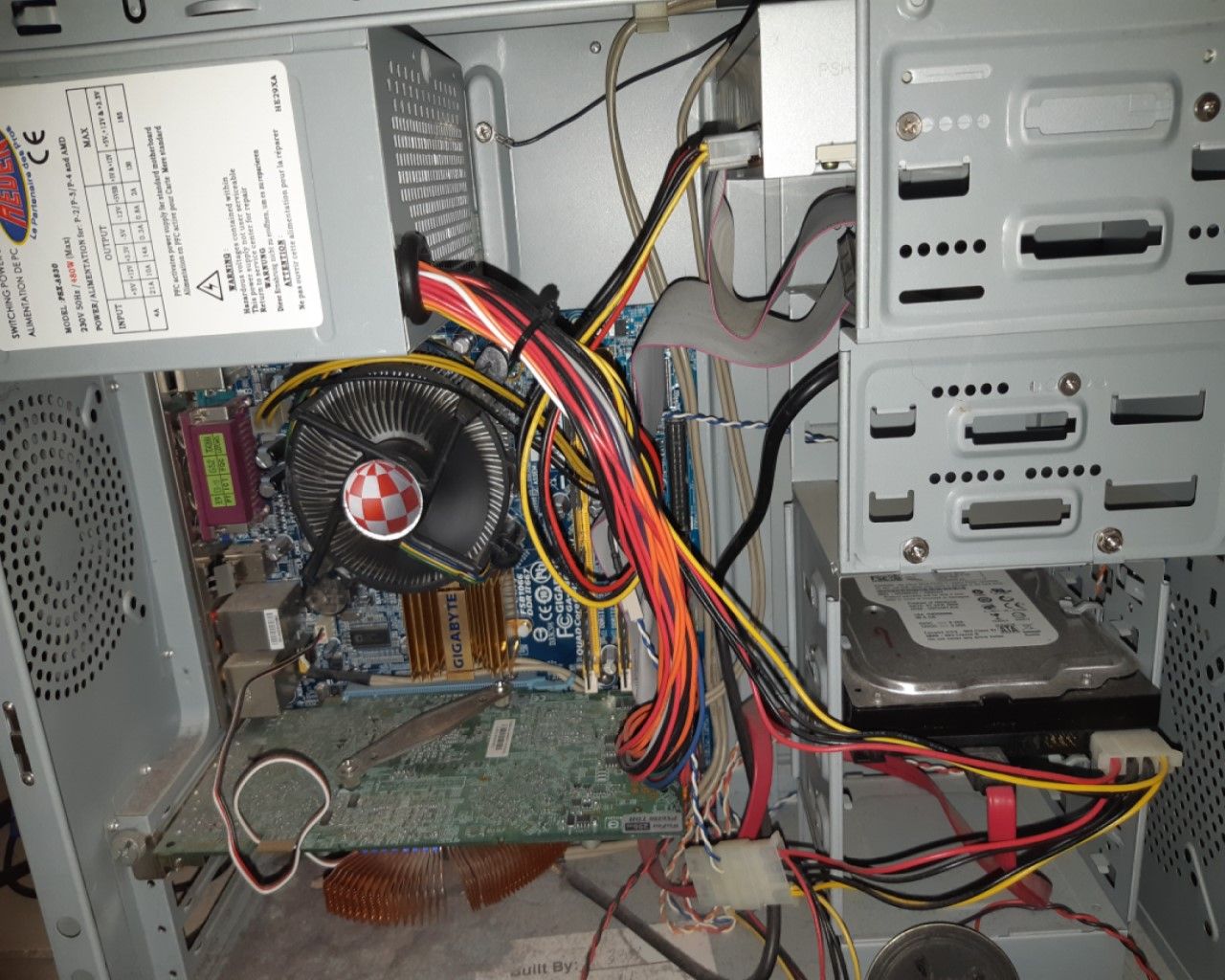

Réouverture
Comme dit précédemment, le projet de me monter un ordinateur dédié à AROS a débuté en 2015. J'avais pas
mal de matériel en stock (j'avais la chance d'avoir cette tour et cette carte mère qui furent une solide
base de départ) et j'ai pu réaliser plusieurs essais, notamment sur des portables.
La tour en elle-même, une IQon, est basique mais son agencement original est pour le moins pratique :
quatre ports USB à l'arrière, deux dans une trappe dissimulée sur le dessus de la tour et un port
USB (+ un lecteur de cartes) en façade dans un emplacement 3,5".

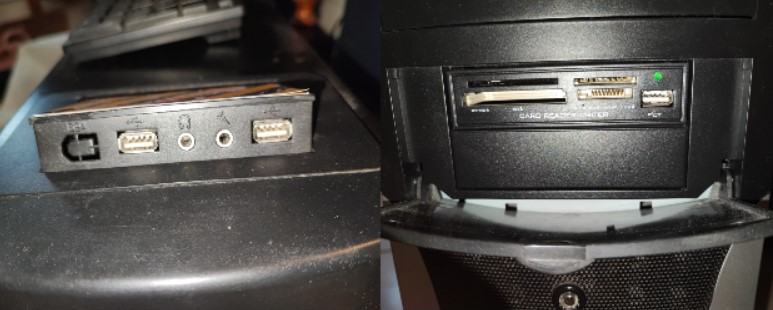

La trappe supérieure et la façade avant
Du côté de la carte mère, il s'agit d'une Gigabyte GA-946GMX-S2. Son avantage est qu'elle est pleinement
compatible avec AROS : audio, Ethernet RTL8110 (utiliser les pilotes RTL8169) et tous les ports USB.
Le processeur utilisé est un Intel Core 2 Quad Q6600 à 2,4 GHz et avec 8 Mo de mémoire cache.
J'ai remplacé le ventirad Intel d'origine par un Cooler Master XDream i117 (12,95 euros). Le ventirad
Intel aurait fait l'affaire mais deux de ses pattes de fixation n'ont pas survécu aux multiples changements
de processeurs.
L'alimentation est une Enermax NAXN noire de 450 watts disposant de prises Molex et SATA ainsi que de
deux prises d'alimentation PCI Express. Ces dernières s'intègrent parfaitement dans la tour esthétiquement
et lui rendent bien plus honneur que la Heden qui la précédait (voir la photo de la réouverture).
J'ai pris soin de faire passer les câbles au mieux. Ceux ne me servant pas sont dissimulés dans la
baie supérieure 3,5" en dessous du lecteur DVD. Ils restent accessibles et disponibles facilement.
J'avais remplacé les deux barrettes de mémoire basiques (2x1 Go DDR2) par des Corsair Vengeance (2x1 Go 1066)
puis je me suis fait un petit plaisir en me commandant deux barrettes Kingston Hyper-X (2x2 Go DDR2 1066).
En 32 bits, nous n'avons donc accès qu'à 3 Go de mémoire que l'on ne saturera pas de toute façon.
La carte mère utilisée ne gère malheureusement la DDR 2 que jusqu'à 667 MHz.
Mémoire Kinston Hyper-X 2x2 Go à 1066 MHz
La carte graphique
J'ai commencé avec une Gigabyte ATI Radeon X300SE 128 Mo (GV-RX30HM128D) avec laquelle je n'avais
accès qu'au mode VESA. Est venue ensuite une Geforce 6800 avec refroidissement Zalmann. Franchement
jolie mais je l'ai remplacée en novembre 2021 par une GeForce GT 220 qui dispose d'un port HDMI. La
carte est une sans ventilateur. J'aurais préféré un ventirad mais les prix sur cette carte sont juste
délirants (entre 40 et 60 euros d'occasion). J'ai eu celle-ci pour 17 euros ports compris et dans
un état absolument impeccable. En raison des fortes chaleurs de cet été, j'en ai acquis une seconde
pour moins de 15 euros, une Asus avec ventirad mais le bruit est juste infernal.

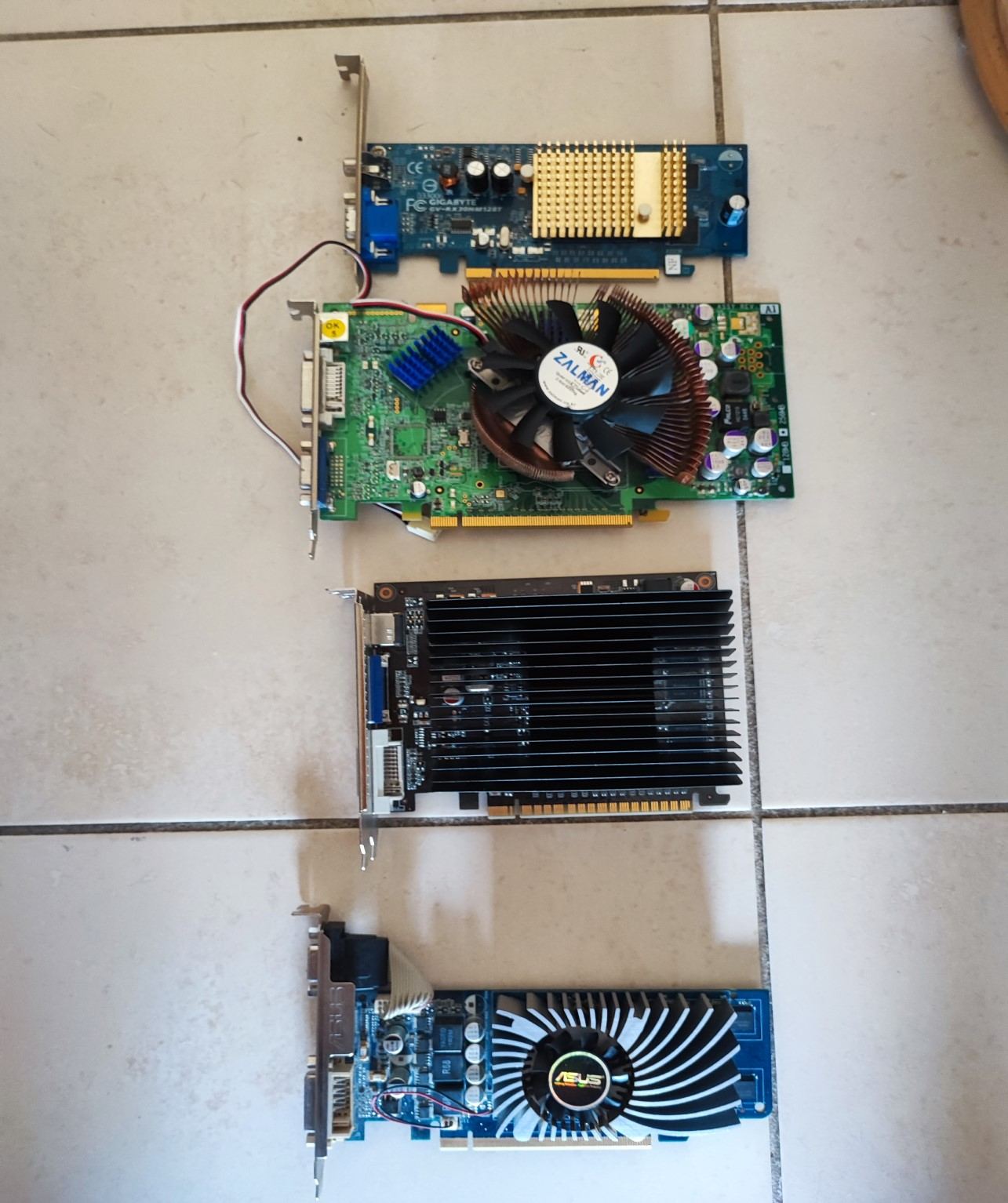

De haut en bas : Radeon X300SE, GeForce 6800 et les deux GeForce GT220
Malheureusement avec AROS, il faut choisir : en HDMI, on peut bénéficier du Full HD (1920x1080) uniquement en
mode VESA (adieu l'OpenGL). Au démarrage, sur l'écran de choix des résolutions, si on choisit "Natif",
le système ne démarrera donc pas en HDMI. Je suis donc resté en VGA en 1360x768 (avec possibilité de
monter jusqu'à 1680x1050).
Note : j'ai une GeForce GT 285 qui, apparemment, ne fonctionne plus (elle avait été transformée
en carte sans ventilateur et forcément pour une carte destinée au jeu, ça ne l'a pas fait). J'ai refait
le refroidissement mais elle ne rentre pas dans la tour (trop longue) donc je ne peux pas la tester
pour l'instant.
Note 2 : : j'ai également une carte 8800 GT qui est hors-service, que je vais tenter de réparer un de ces jours.
Les 8800 GT (G92) sont apparemment pleinement compatibles, elles aussi, avec AROS.
Autres accessoires
J'ai casé un buzzer, histoire de poser un diagnostic rapide durant les différentes évolutions du projet.
Oui, ces petits "bip" "bip" m'ont bien renseigné à pas mal de reprises. Il est placé tout en bas de la baie
3,5" inférieure en dessous des disques durs. Fixé, il est quasiment invisible une fois la tour posée au sol.
Le clavier était du provisoire (8 euros) mais, à part quelques touches qui parfois restent enfoncées, il fait
le travail et sa compacité, vu qu'il est posé sur la tour, est très appréciable.
Il y a deux disques durs dedans. Un 80 Go qui me sert à tester les distributions et un Western Digital Caviar
de 160 Go, doté de 8 Mo de cache, sur lequel est installé mon système principal (ici Icaros Desktop en version 2.3).
J'ai également rajouté un ventilateur en extraction d'air que j'ai retrouvé dans mes "vieilleries". De
couleur violette, il s'harmonise très bien avec le Cooler Master. Je l'ai réglé à sa plus faible vitesse.
La tour est suffisamment silencieuse (on entend très modérément la ventilation). Le disque dur, lui, n'est
pas des plus discrets. Personnellement, j'aime l'entendre travailler.

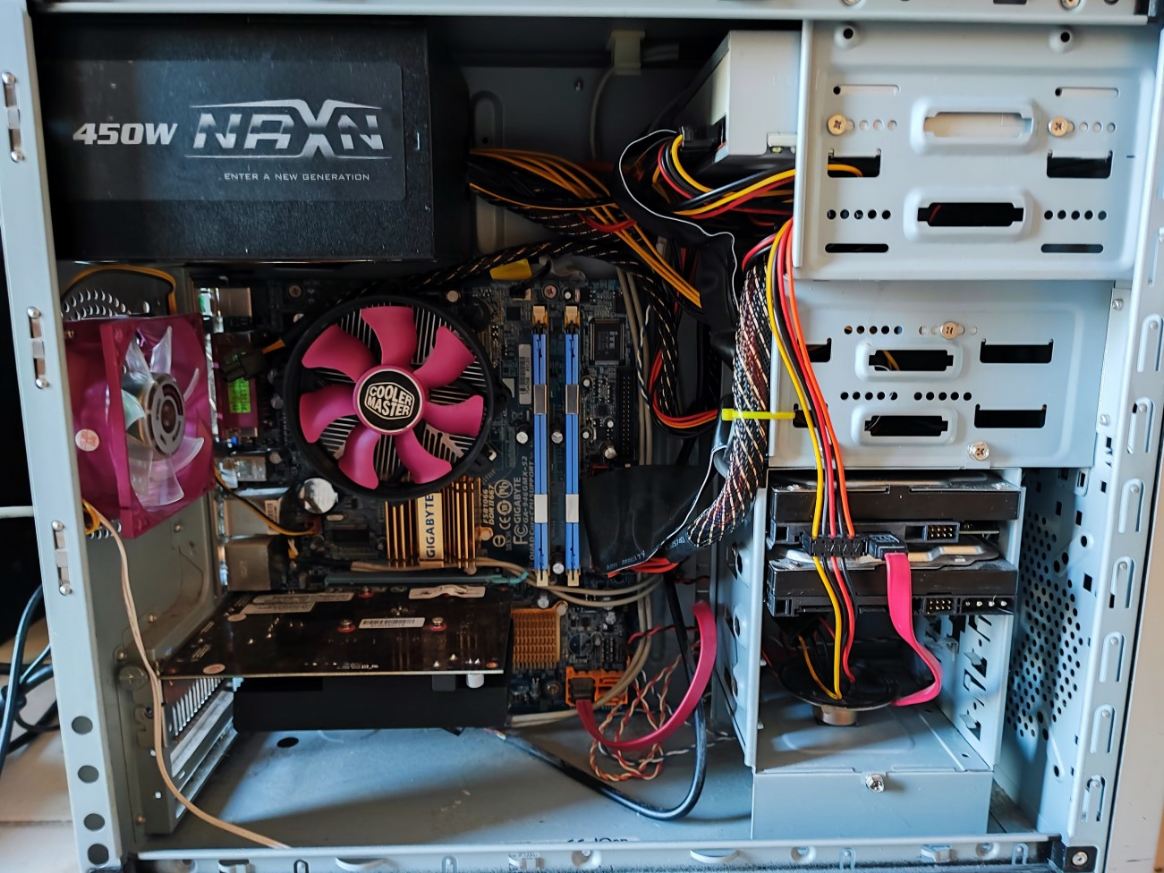

Gros changements depuis la réouverture et un intérieur qui fait plaisir à voir
L'écran est une TV avec un affichage Full HD qui, ma foi, ne démérite pas du tout et qui vient remplacer
un vieil écran PC VGA.
Évidemment, l'Amiga s'utilise avec un son digne de ce nom. J'y ai donc installé un ensemble Altec Lansing 2.1
qui lui fait vraiment honneur (il est bien dommage que vous ne puissiez en profiter dans ces lignes).
Il y a un "mais" : cet ensemble pour le son, quand il est allumé, occasionne un grésillement continu
franchement désagréable. La connexion au caisson semble souffrir d'un faux contact qui est source de
parasitages. Le problème disparaît quand il "crache" ses décibels et le son qui en sort est superbe...
Pour les jeux, j'utilise une ancienne manette de chez Free qui fonctionne très bien avec AROS (dommage,
le bâton analogique gauche grince et c'est assez désagréable). J'ai testé d'autres manettes en ma possession
mais sans grand succès.

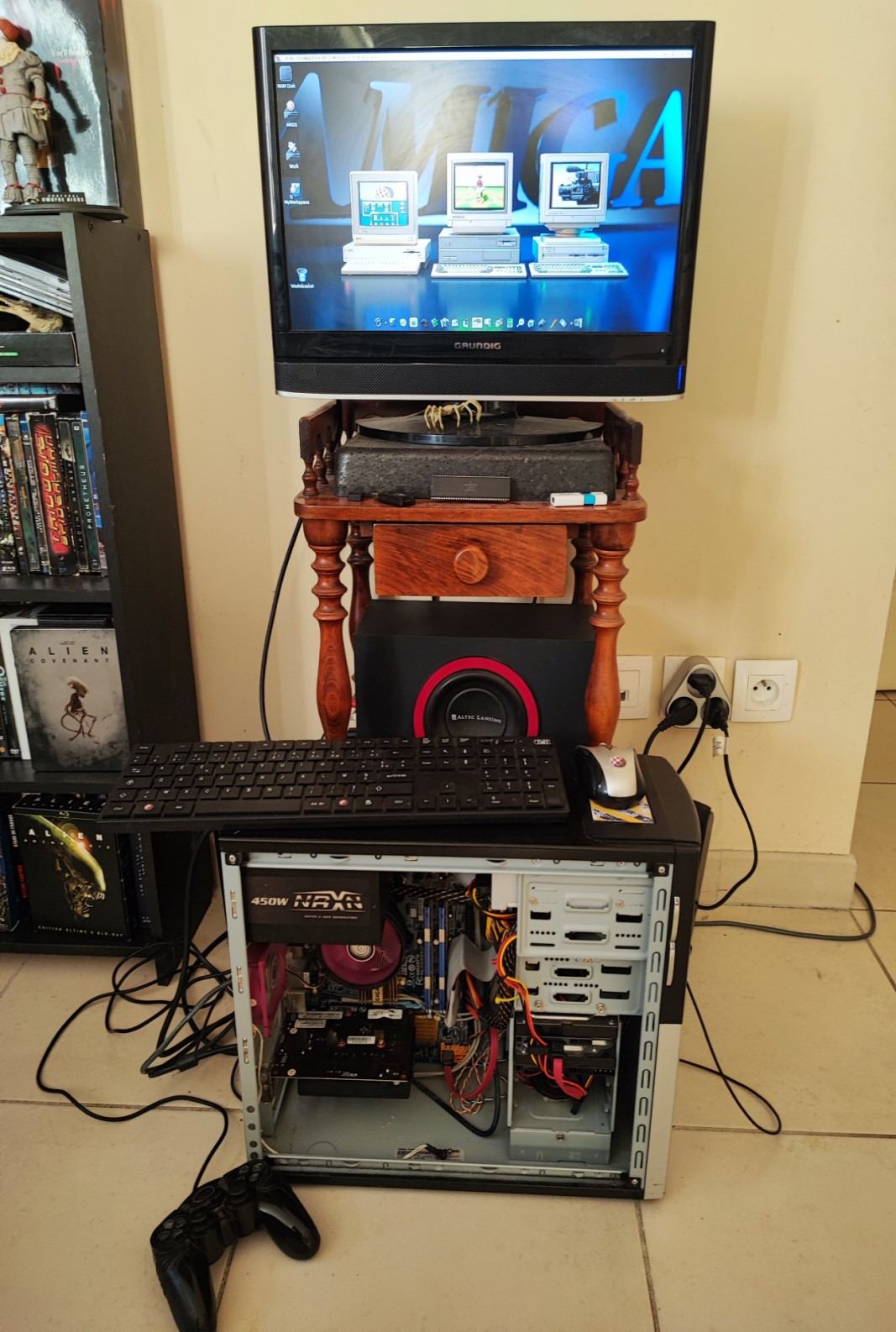

Tour ouverte et en fonction avec à l'écran Icaros Destop 2.3
Conclusion
Voilà, si vous aussi vous souhaitez vous lancer, je vous conseille fortement de visiter les sites suivants :
- Le wiki dédié au matériel pour AROS : en.wikibooks.org/wiki/Aros/Platforms/x86_support.
La liste est loin d'être exhaustive (la carte mère que j'utilise n'y est pas référencée) mais est un
excellent point de départ pour le choix du matériel, surtout en ce qui concerne les cartes graphiques.
- Pensez à visiter également le forum officiel des distributions AROS : ae.amigalife.org.
- Et pour bien nourrir votre système en logiciels et jeux : archives.aros-exec.org.
C'est une aventure vraiment intéressante et qui ne fera pas mal à votre portefeuille. Cela rend l'utilisation
d'AROS bien plus attrayante que sur une machine virtuelle sur laquelle on va tester par simple curiosité.
L'intérêt de posséder une machine physique restant bien plus gratifiant qu'une virtualisation. Et c'est
un gros consommateur d'émulateurs qui vous dit ça. ;)
|
