Bidouille : Installation de mon Amiga 1200 (GibChingu) dans un boîtier Evo X500
(Article écrit par Yann-Gaël Guéhéneuc et extrait de www.chingu.asia - janvier 2023)
|
|
GibChingu est le nom de mon Amiga que j'ai logé dans le boîtier X500 Evo. Ce nom est tiré du coréen (gib = maison ;
chingu = ami(e)). Le boîtier X500 Evo
est probablement le plus beau boîtier jamais conçu pour un Amiga. :-)
Matériel d'origine

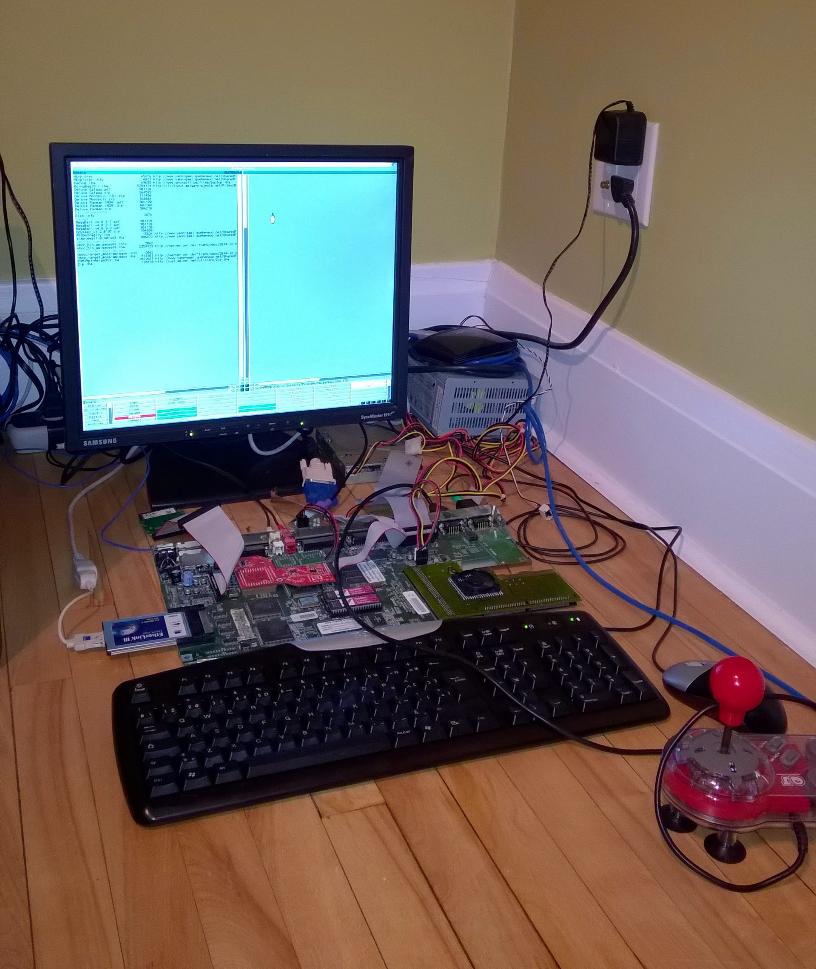

La vérité nue...
Boîtier X500 Evo
Cet Amiga est hébergé dans un boîtier X500 Evo conçu par Loriano "TheDaddy" Pagni (voir
Amiga.org ou
AmigaWorld.net 8-)).
Le X500 Evo est un boîtier sur mesure destiné à héberger des cartes mini-ATX et qui est
doté d'un clavier USB Cherry MX Black. Le X500 Evo arrive bien protégé dans sa boîte et le sortir
est un grand plaisir, il est tellement beau ! Voici quelques photos prises des différentes parties :
Le fond

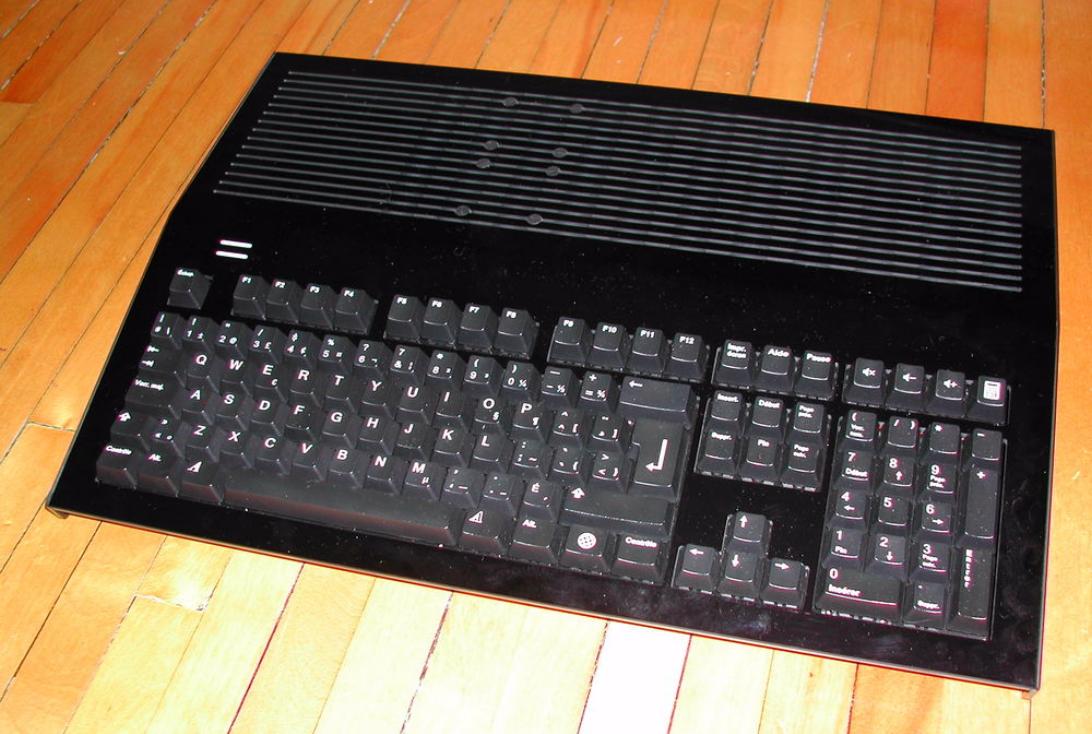

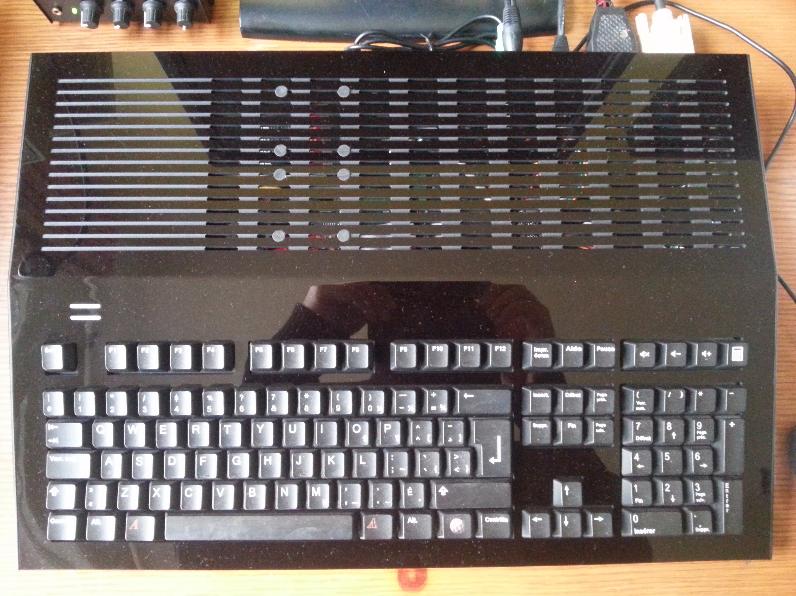

Le haut

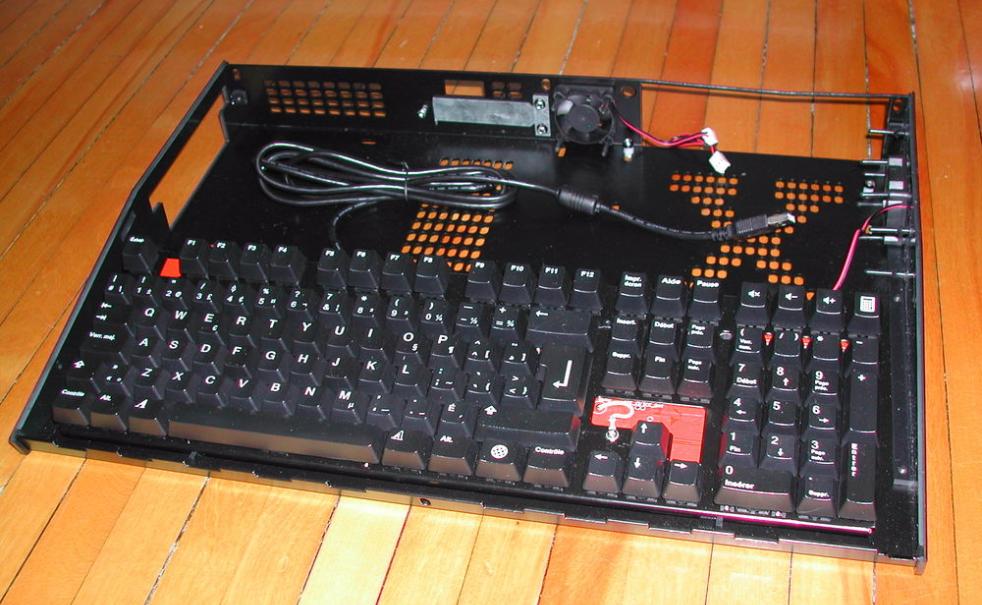

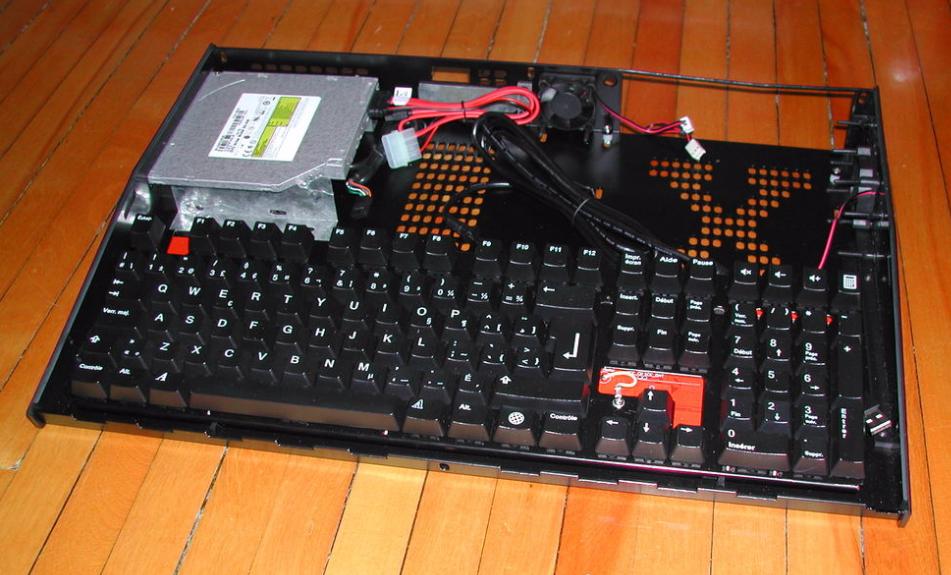

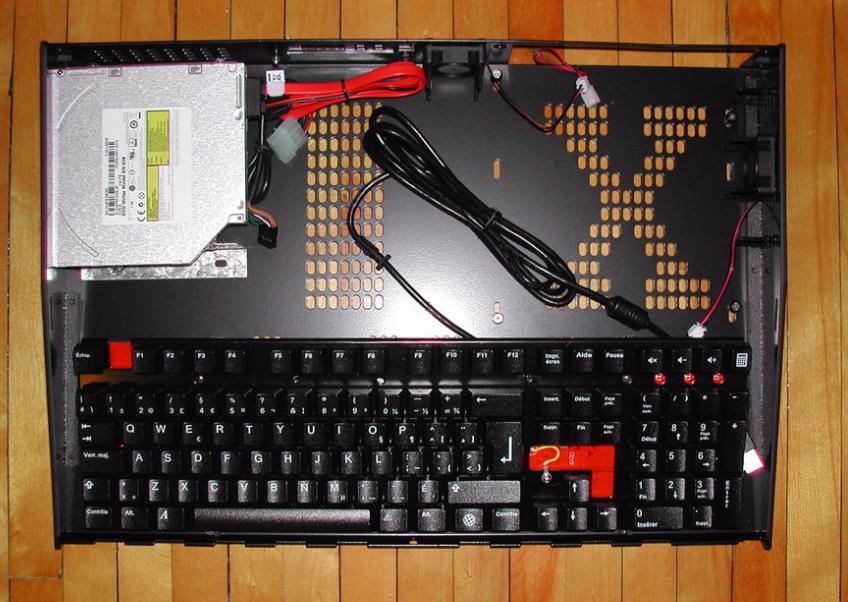

Le fond avec clavier

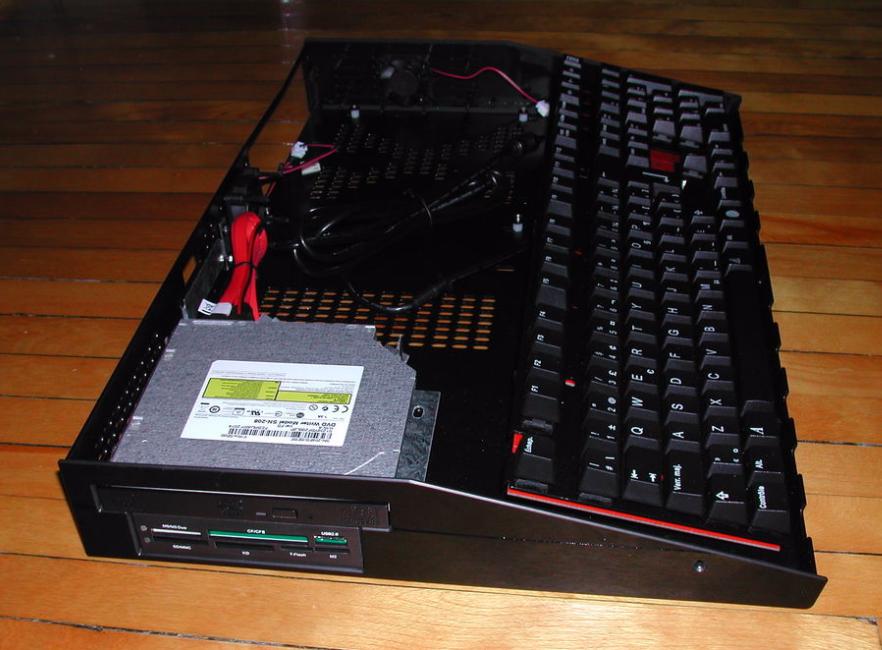

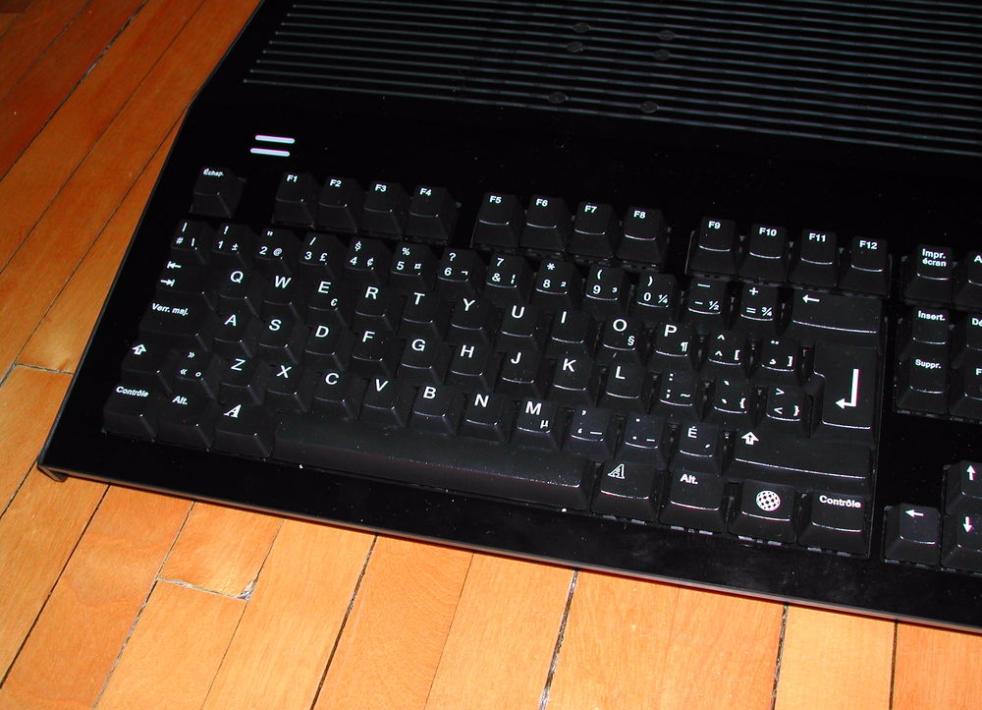

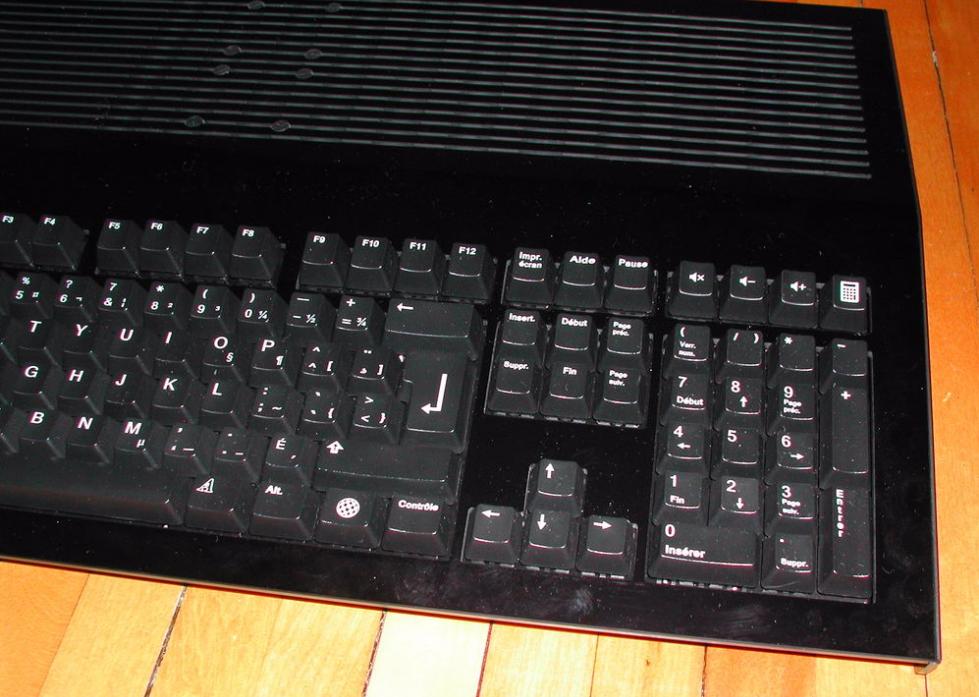

Détails du clavier

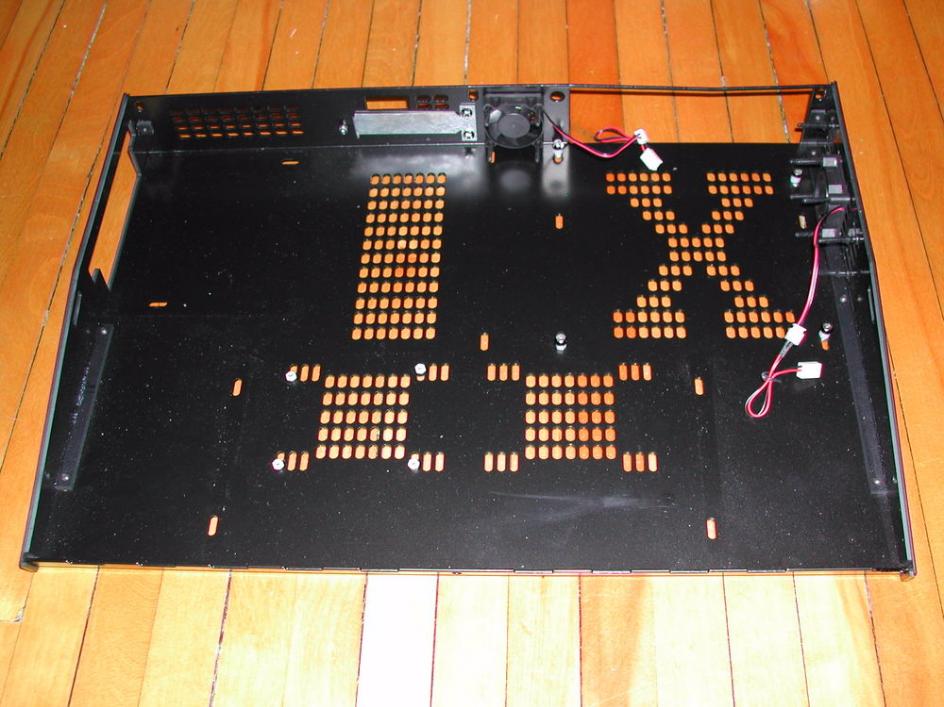

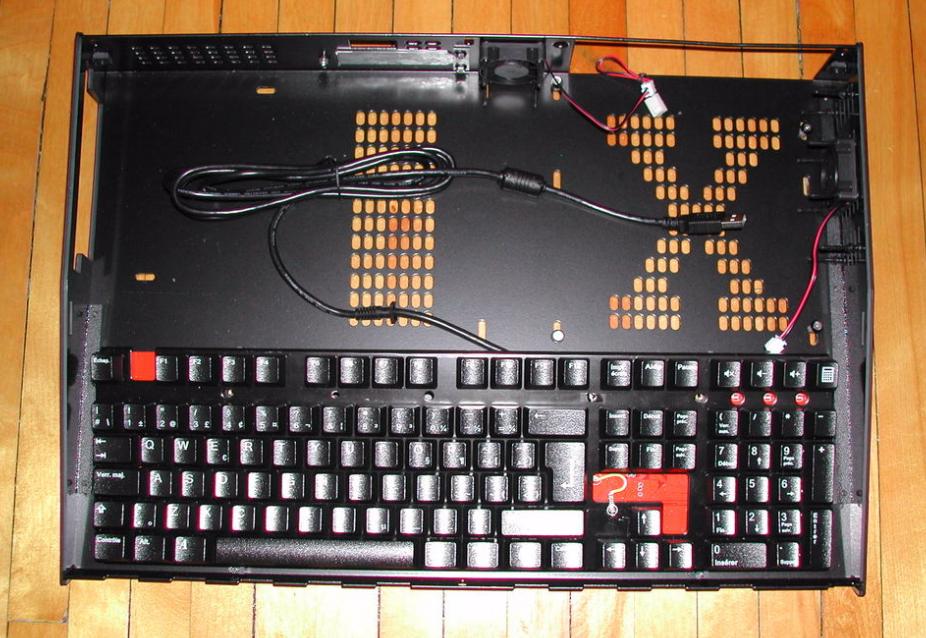

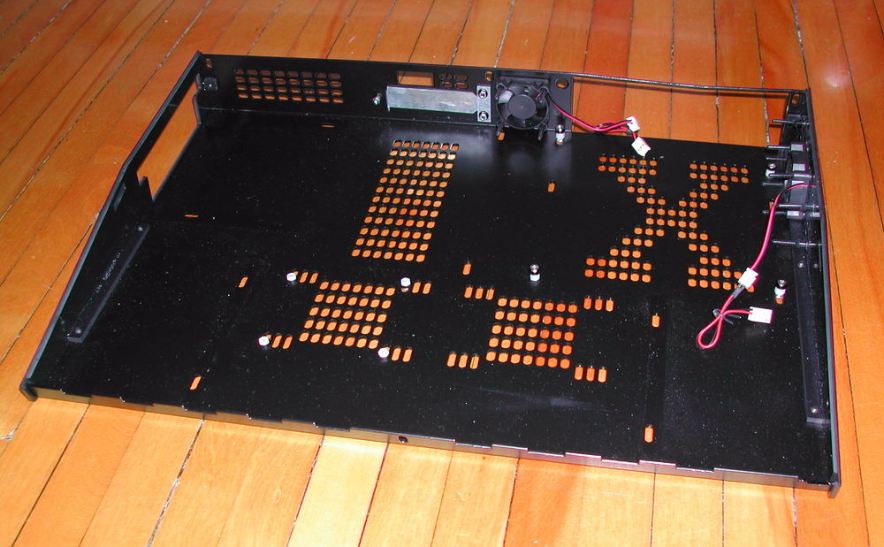

L'intérieur de la partie inférieure

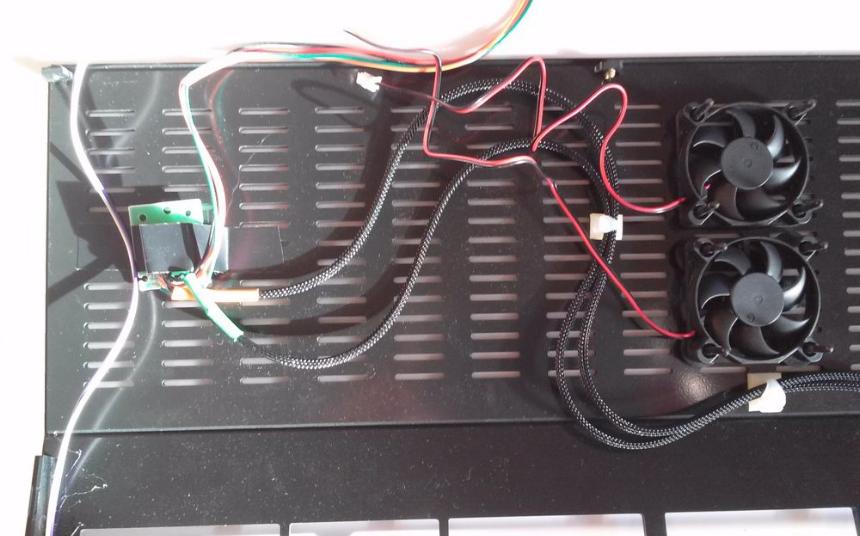

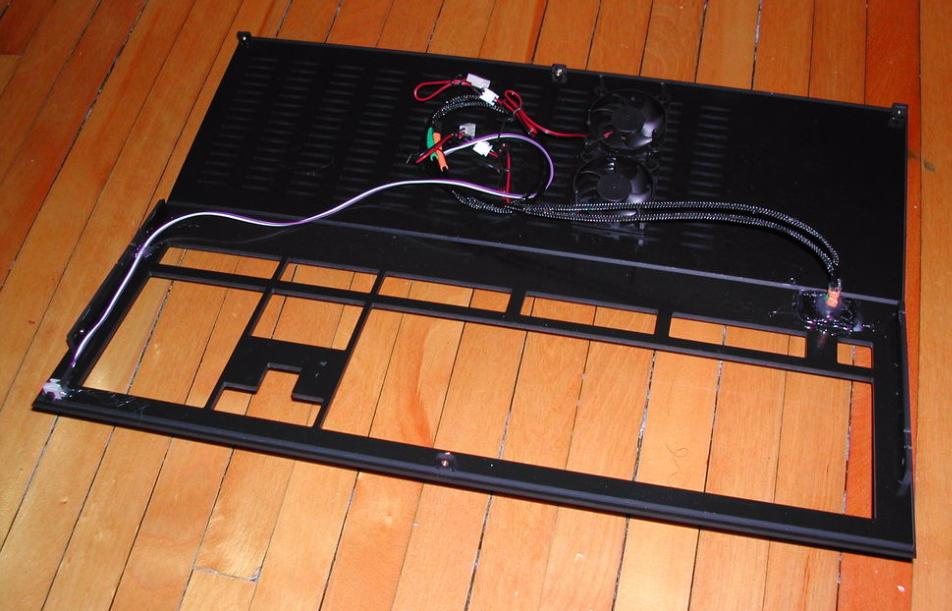

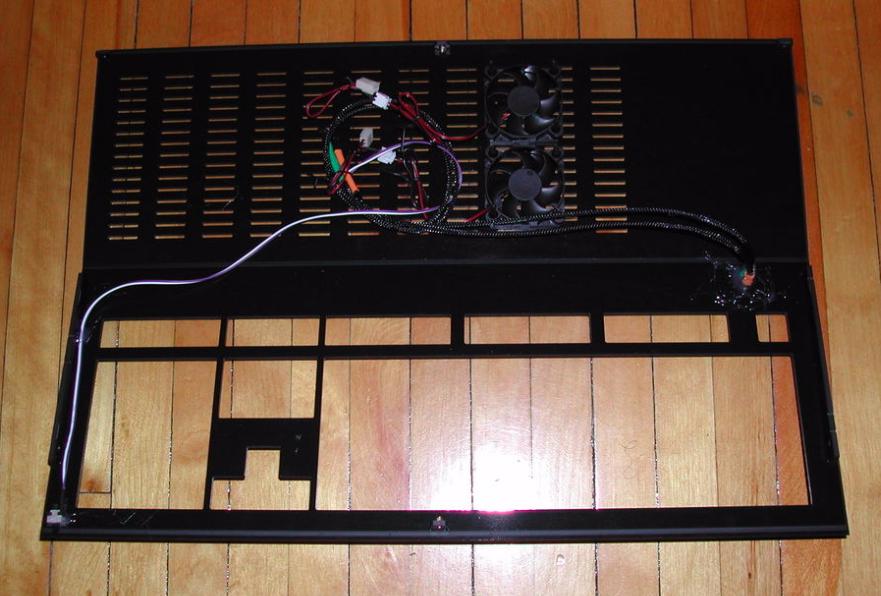

L'intérieur de la partie supérieure
Un côté

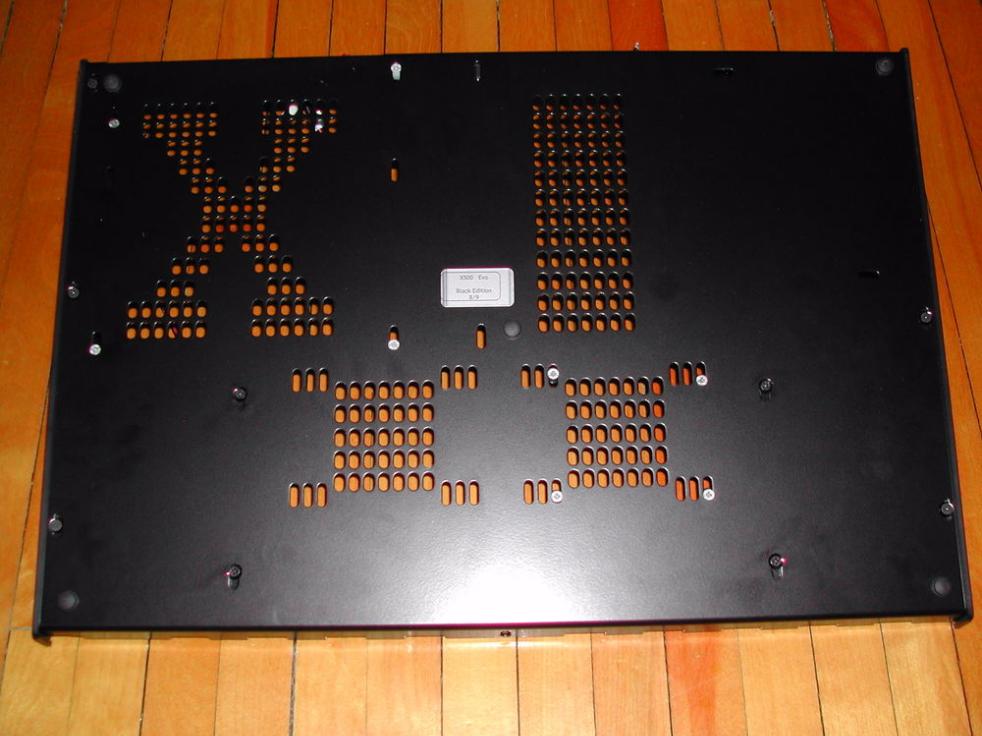

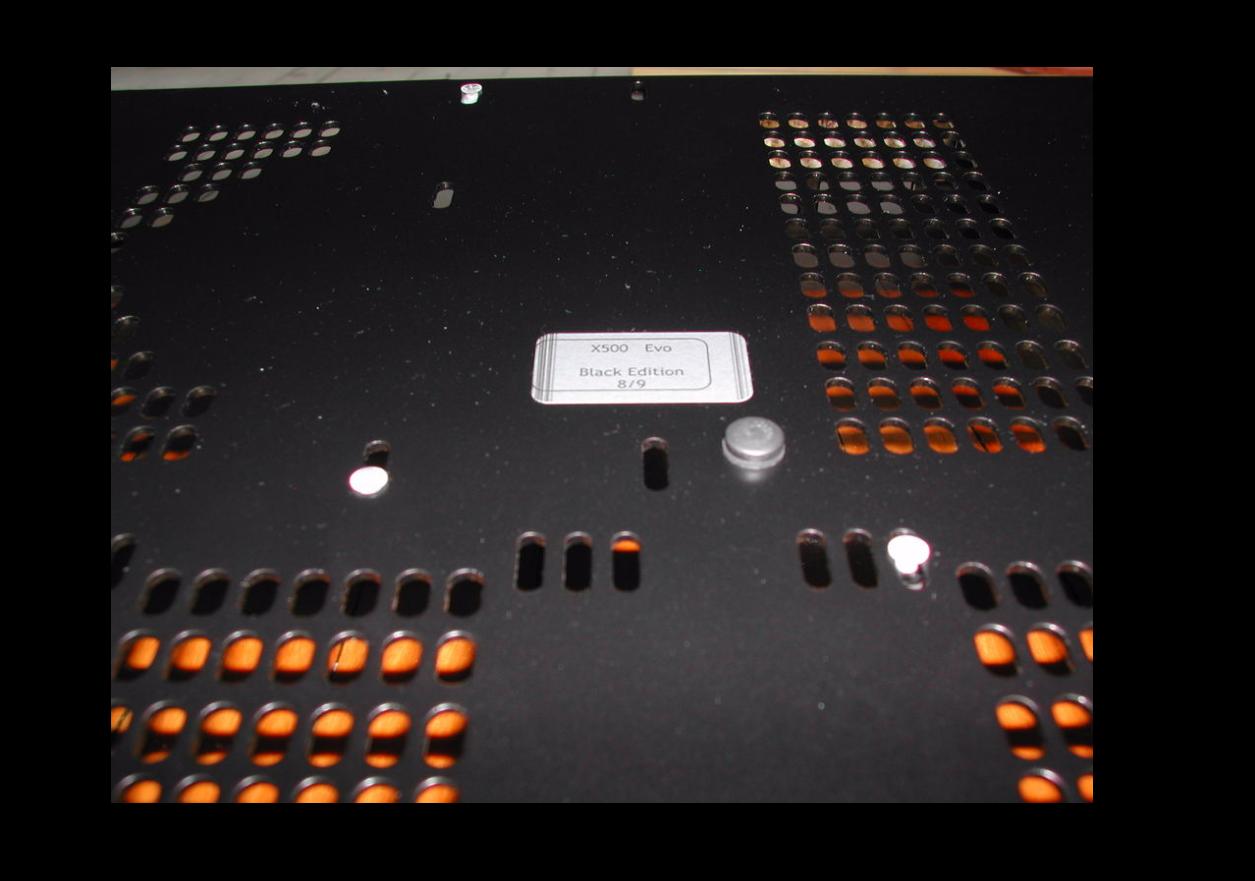

En dessous
Pièces nécessaires
Les pièces nécessaires pour intégrer un A1200 dans un boîtier X500 Evo ne sont pas si nombreuses :
C'est plus simple avec un Amiga 1200 doté d'une carte mère révision 1D4
ou 2B car elles
sont plus petites (après le retrait du panneau supplémentaire sur la 2B) et plus facile à connecter.
La plaque arrière a été fabriquée par DataPro, qui fournit un très bon
service. Leur site Internet présente un concepteur
de plaques qui est tout simplement incroyable ! Les plans de la plaque arrière de mon X500 Evo sont
disponibles en ligne pour que
d'autres les utilisent.
Étape 1
Voici quelques photos avec une carte d'Amiga 1200 et d'autres accessoires adaptés dans le boîtier X500 Evo :

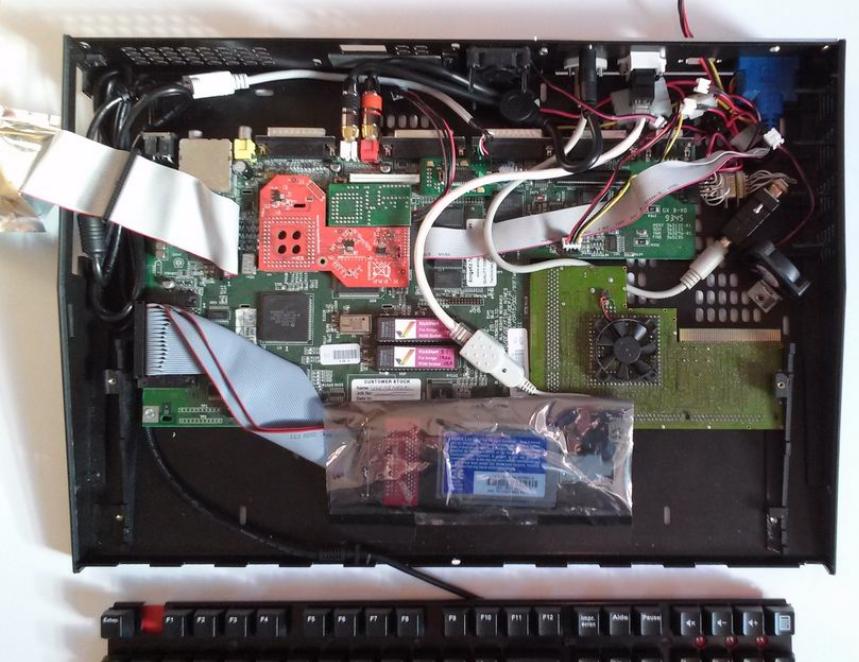

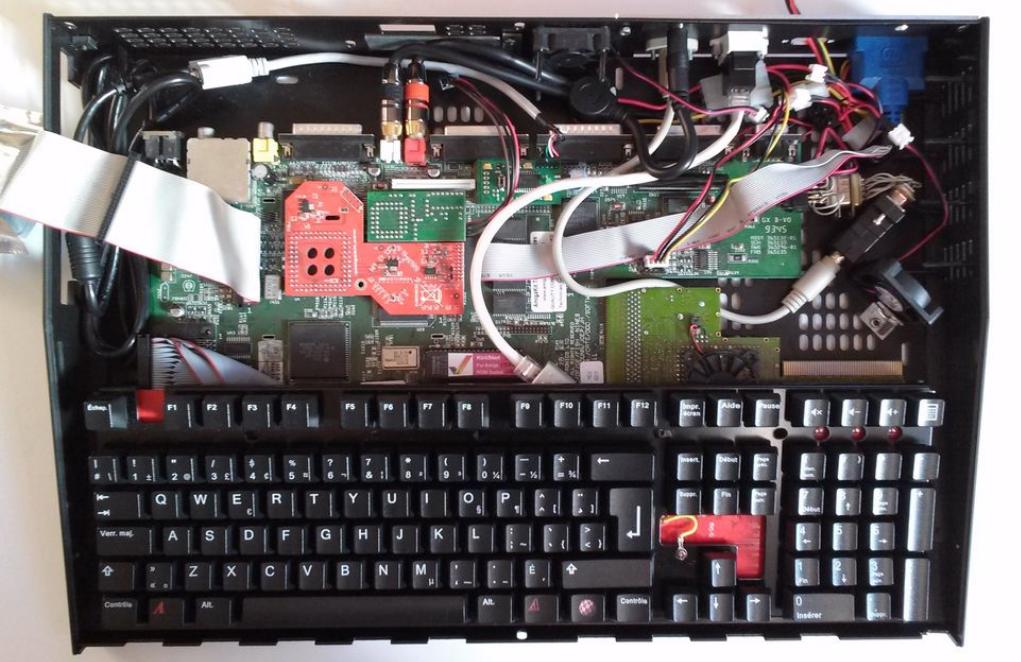

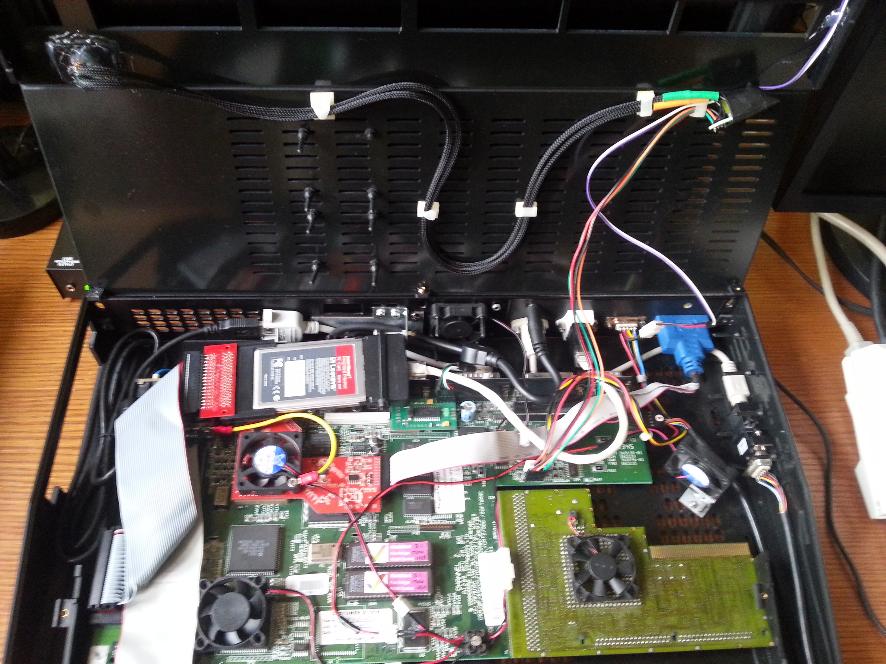

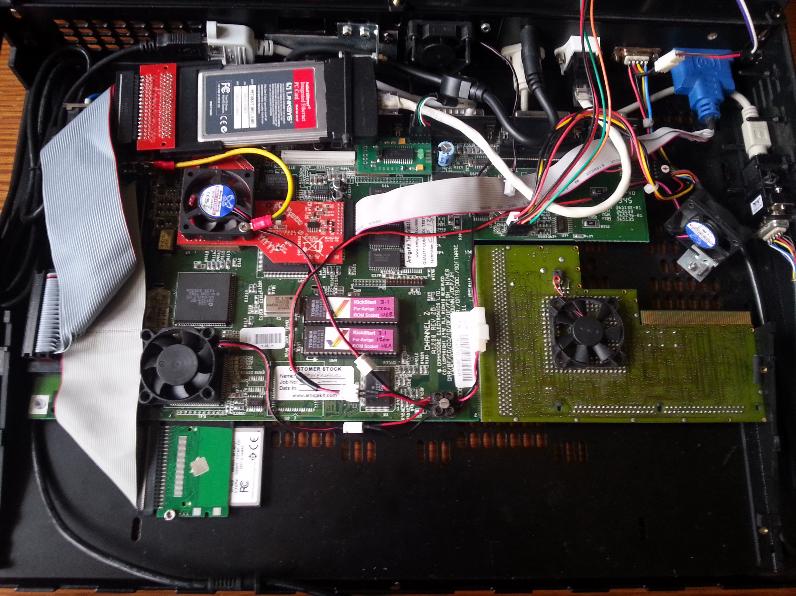

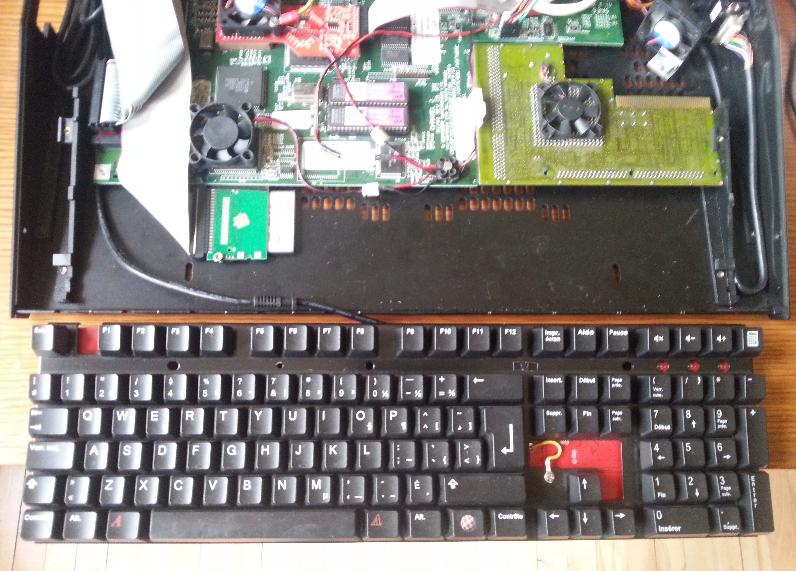

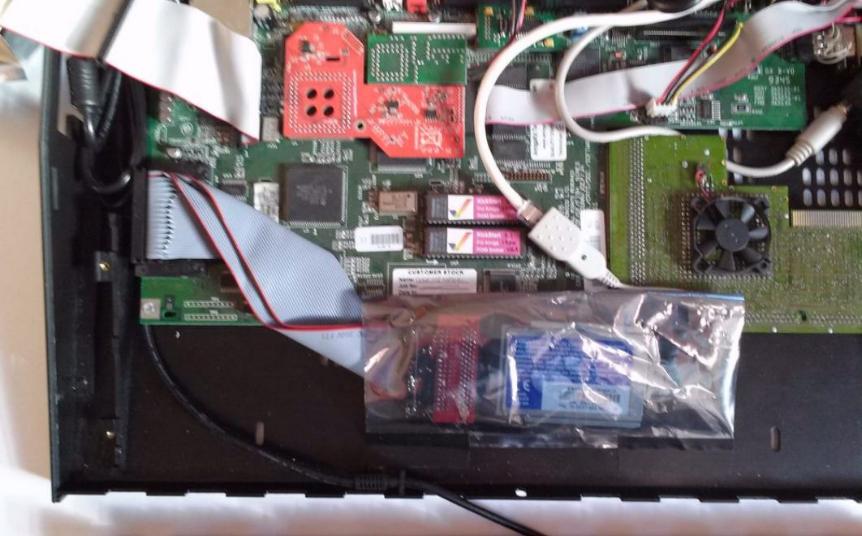

L'intérieur

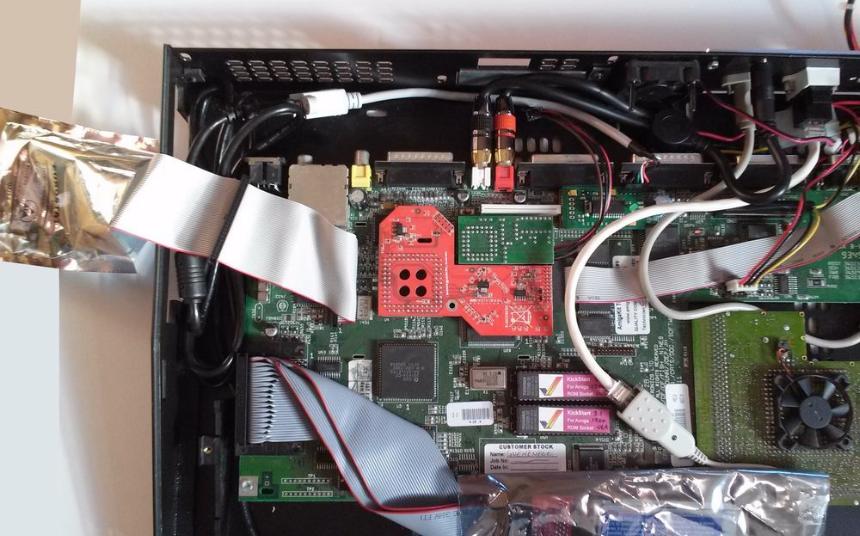

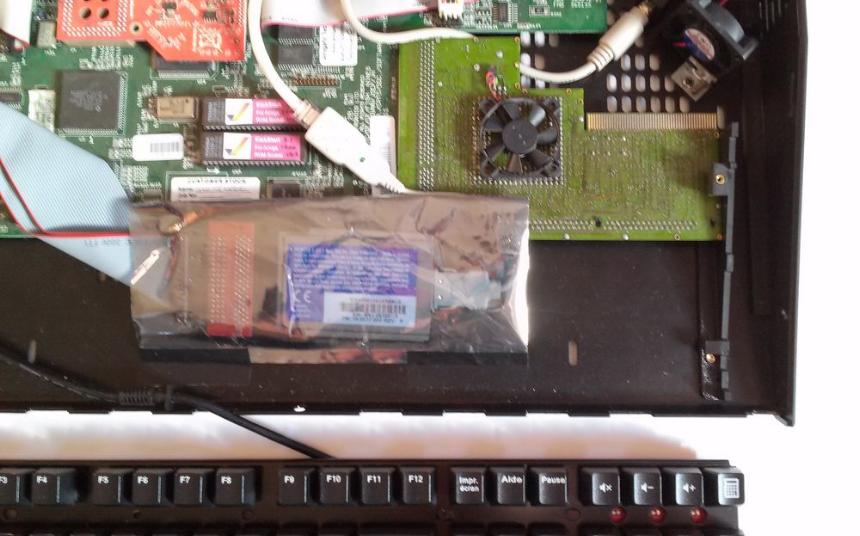

L'intérieur (bas)

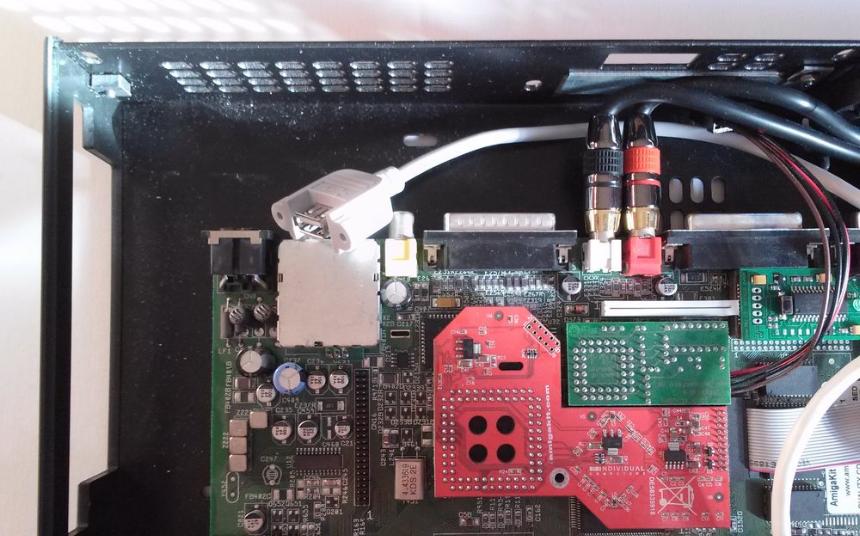

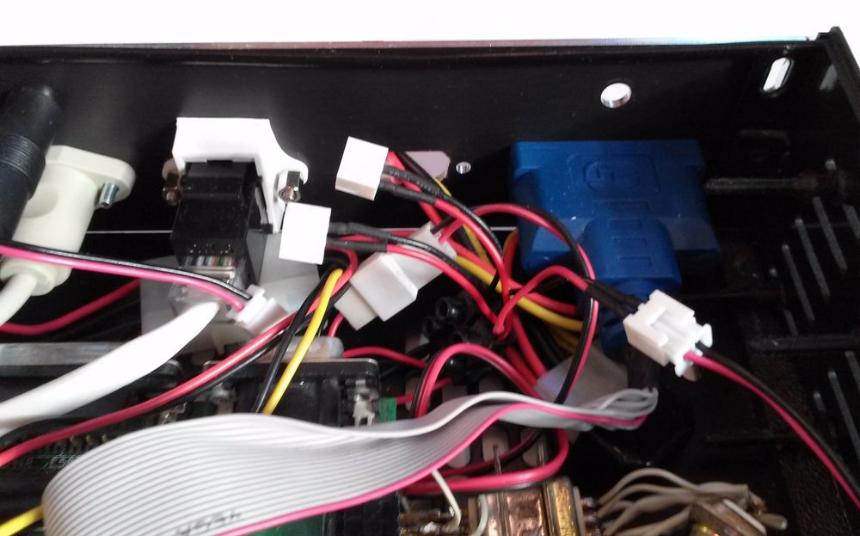

L'intérieur (coin supérieur gauche)

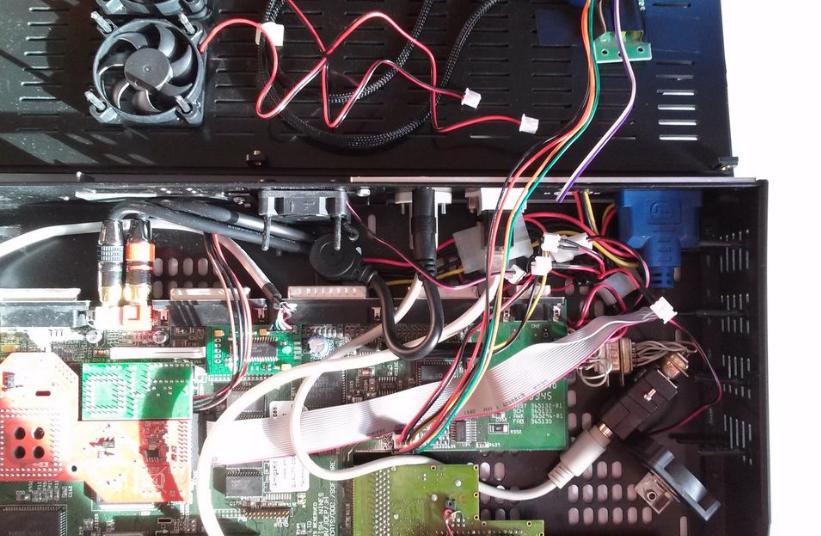

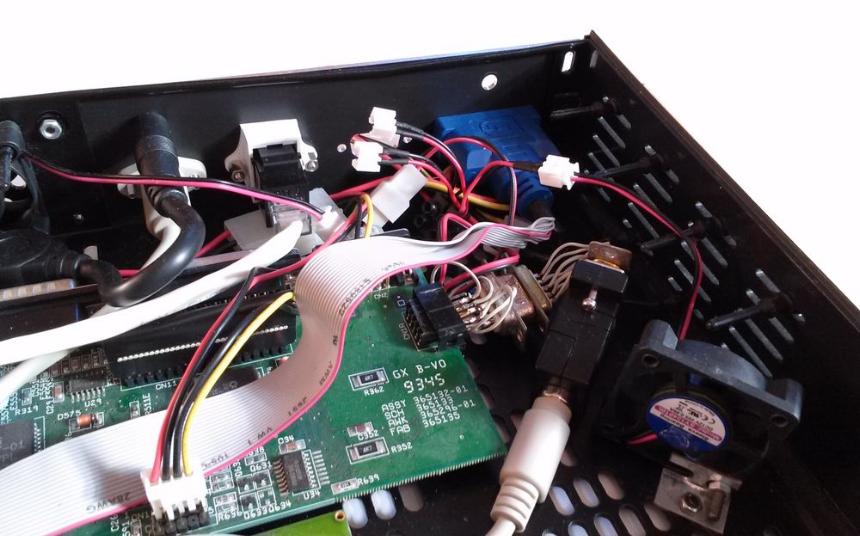

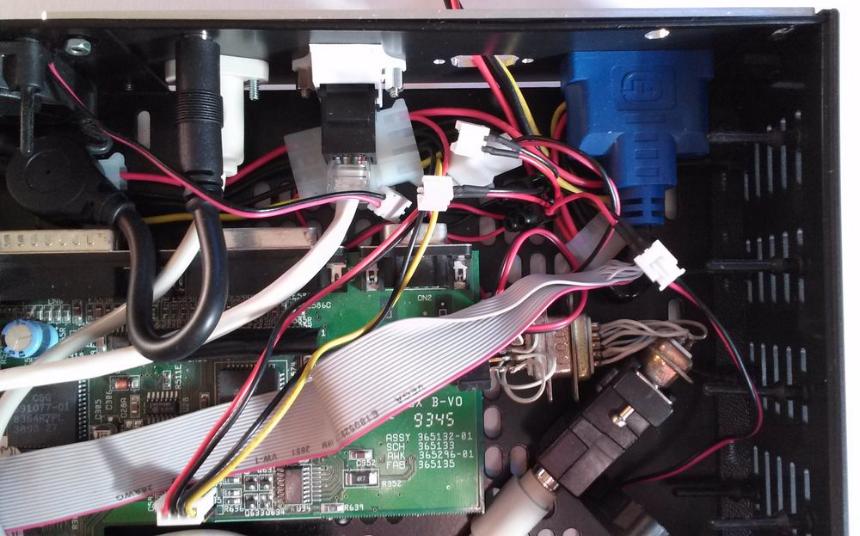

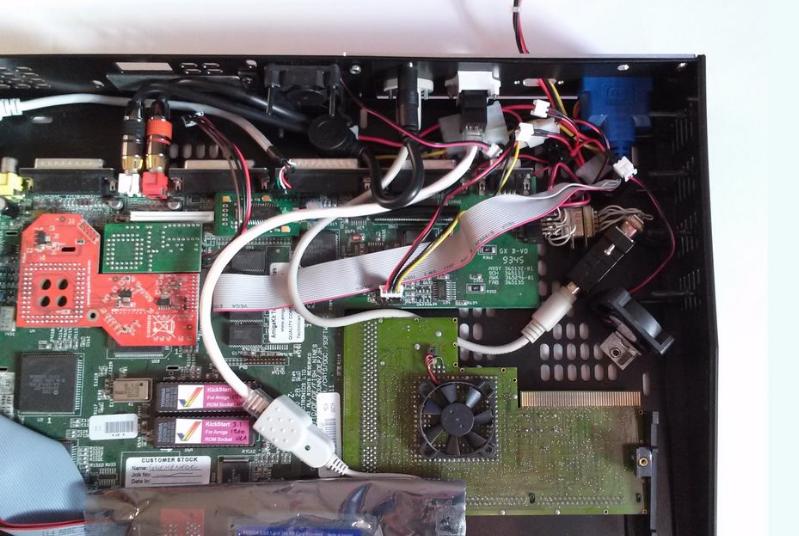

L'intérieur (coin supérieur droit)
L'intérieur (encore le coin supérieur droit)
L'intérieur (toujours le coin supérieur droit)

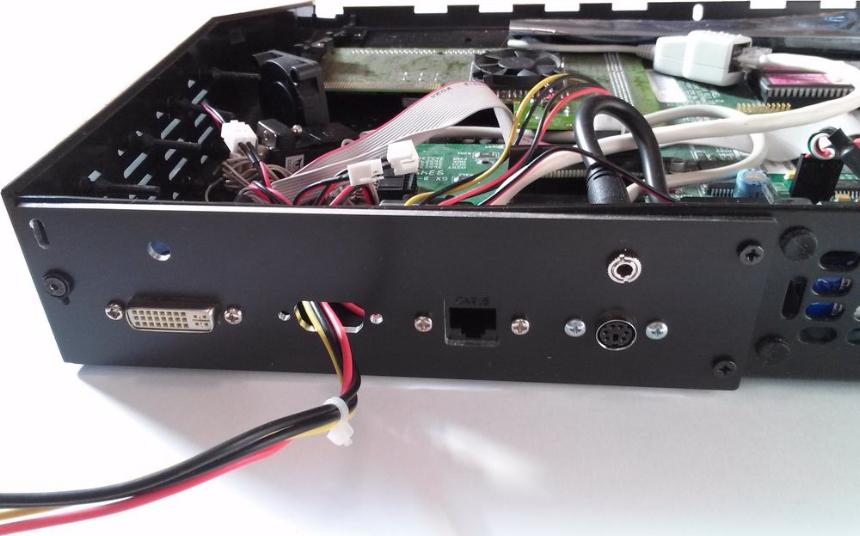

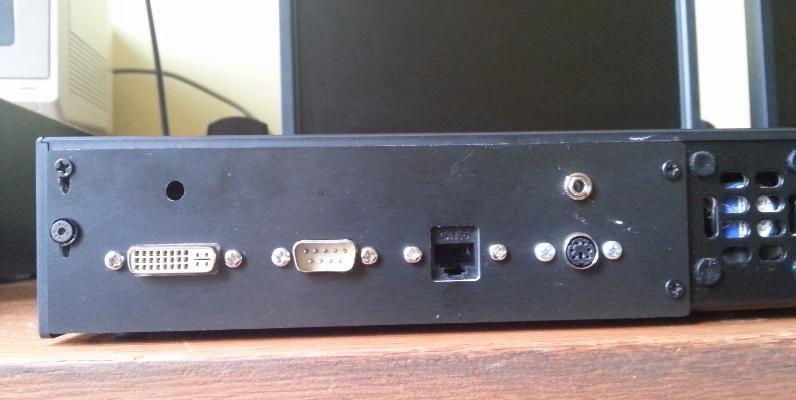

La plaque arrière
Étape 2

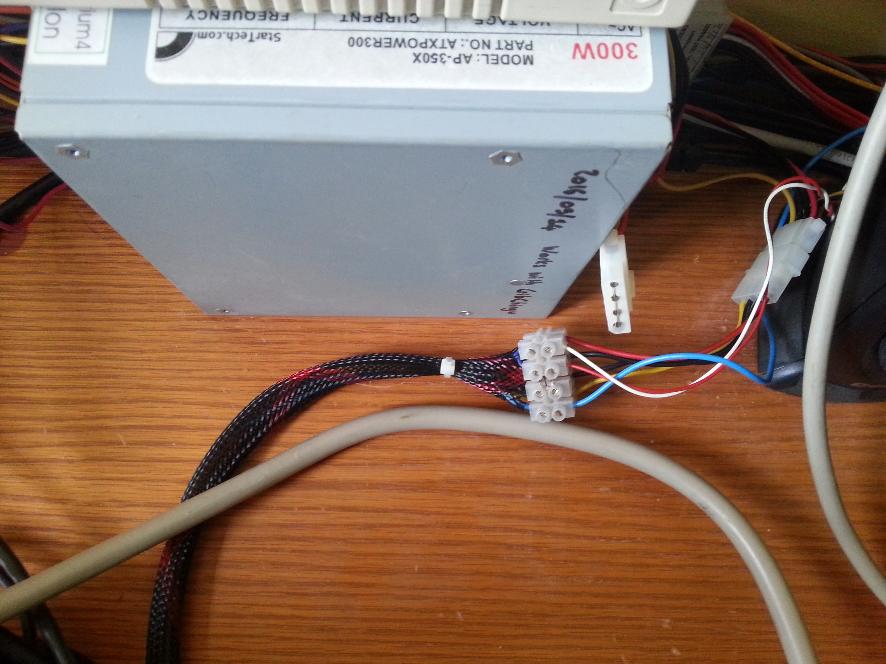

J'ai terminé l'installation en construisant un câble "d'alimentation" dédié à la connexion de mon
Amiga à un bloc d'alimentation PC externe standard. Au début, j'ai utilisé un câble série normal,
pour bénéficier de son port DB9.
Le problème : mon Amiga ne démarrait plus ! :-0
La cause : le câble série avait des fils trop minces, qui ne pouvaient pas transmettre assez de puissance
du bloc d'alimentation à l'Amiga.
La solution : construire mon propre câble en utilisant des fils d'une autre alimentation (c'est-à-dire
le câble reliant les connecteurs Molex à l'alimentation). Ces fils sont assez gros et n'ont aucun problème
à transmettre la puissance requise.

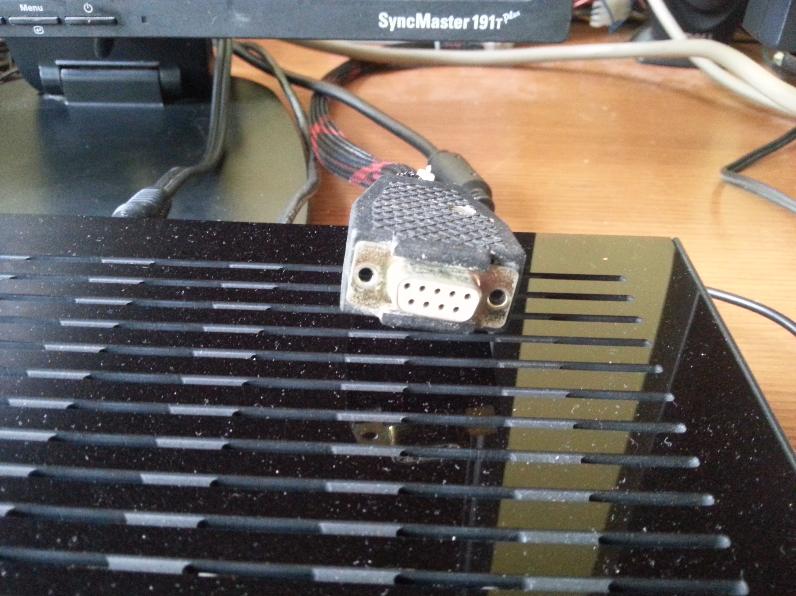

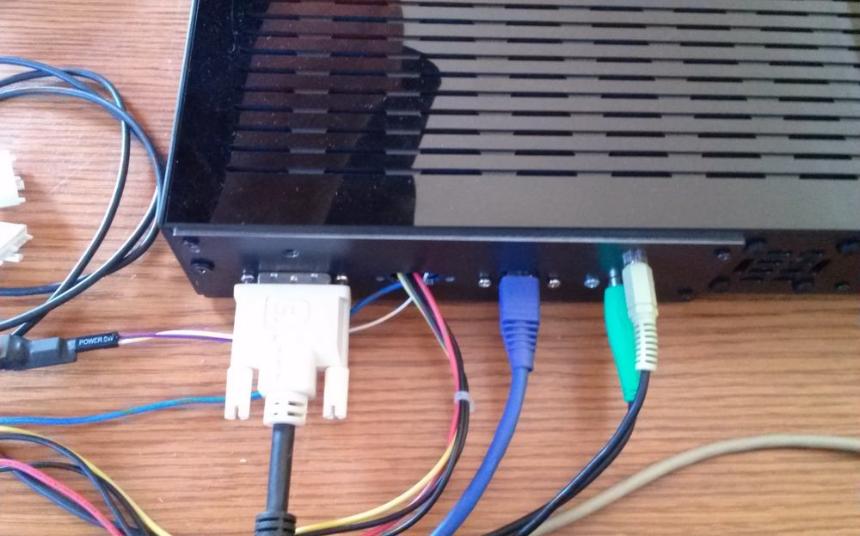

Le boîtier est maintenant refermé, j'utilise mon câble pour fournir le courant électrique et le contact marche/arrêt à
l'alimentation PC. J'ai enveloppé les fils dans un filet maillé d'une vieille alimentation, ça a l'air bien, hein ?
De plus, pour augmenter la stabilité de mon Amiga, j'ai relocalisé et attaché en toute sécurité trois ventilateurs,

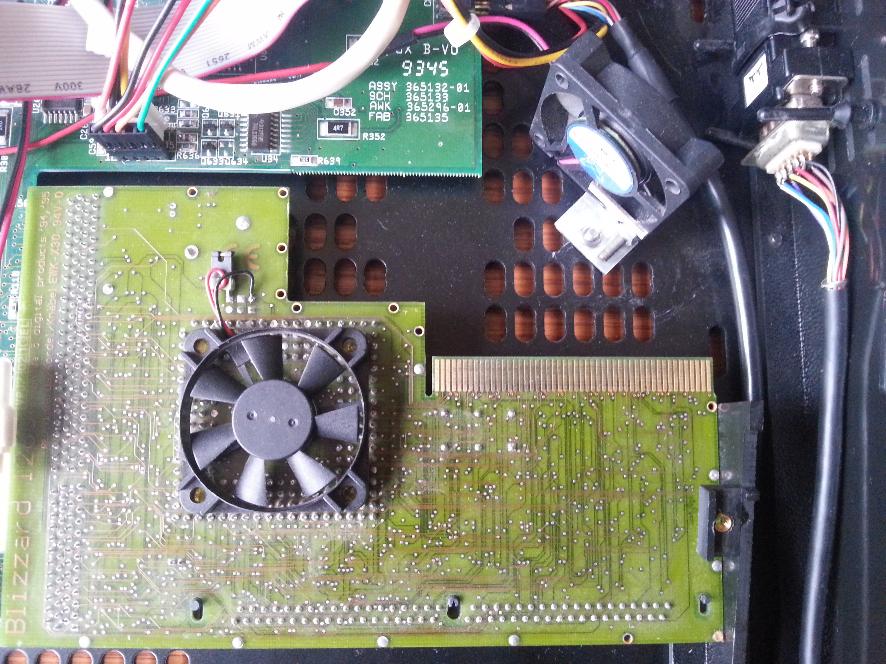

en plus du ventilateur déjà présent sur la carte Blizzard :

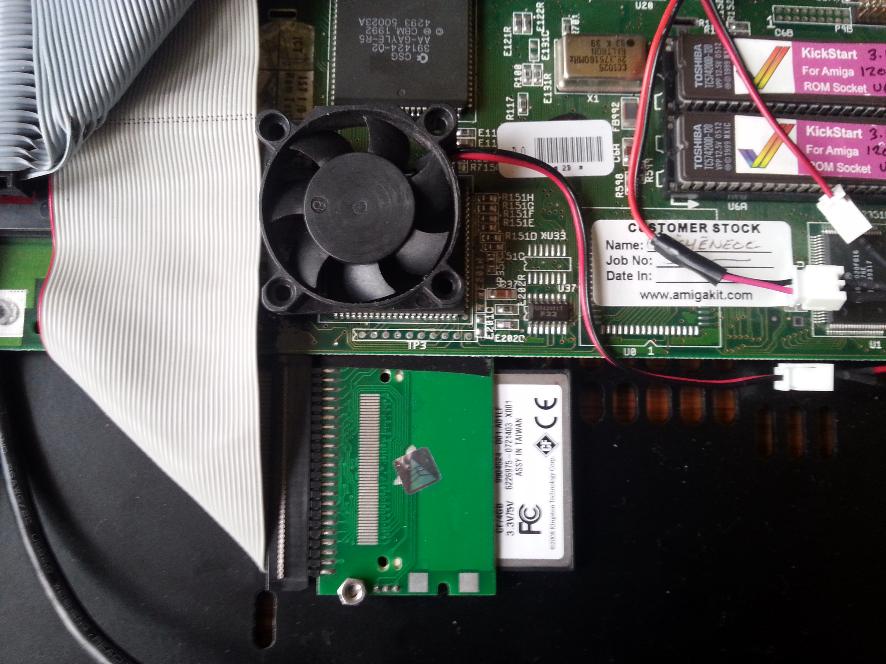

- Un ventilateur sur le dessus d'Alice (puce de gestion DMA et de mémoire Chip), en utilisant du ruban thermique.

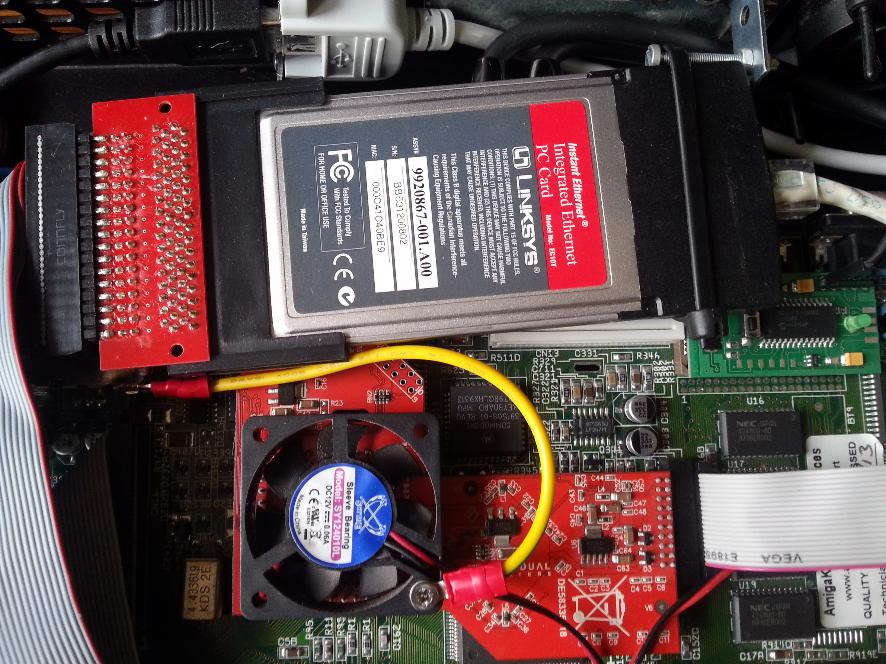

- Un ventilateur sur le dessus de Lisa (en fait, au-dessus de l'Indivision AGA, en utilisant le connecteur
de terre de l'Indivision AGA).
- Un ventilateur sur le côté de la carte mère pour faire passer l'air.

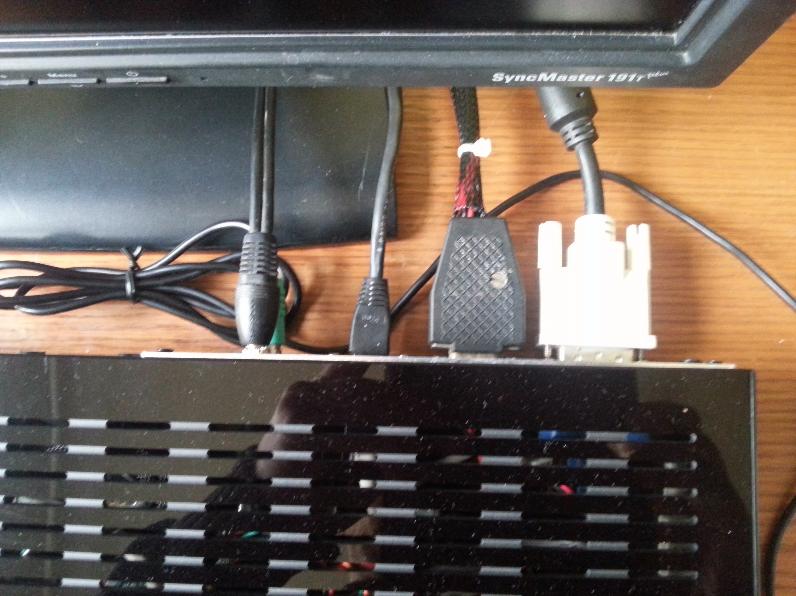

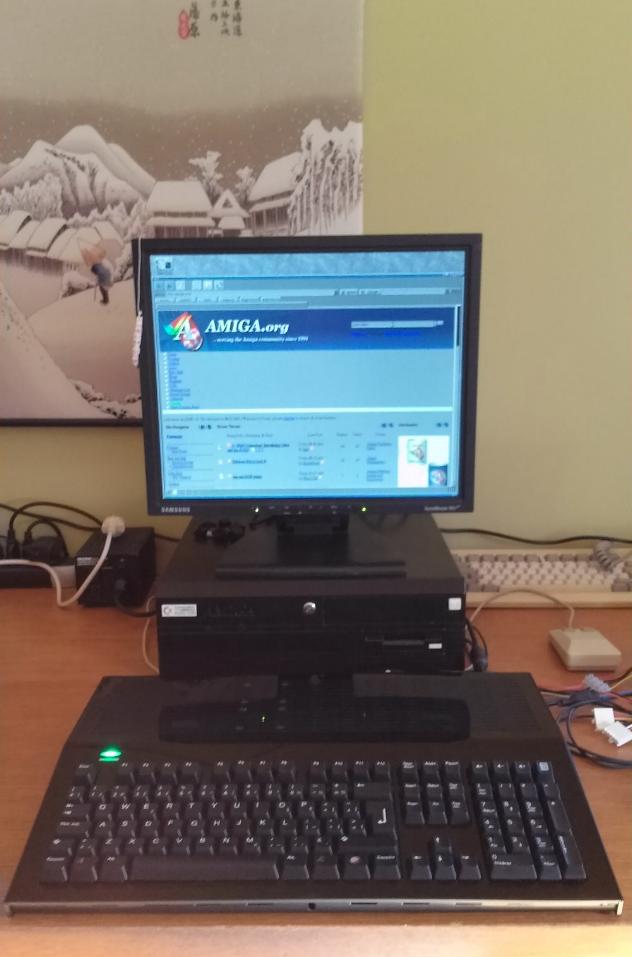

Photos de l'Amiga X500 Evo complètement fini :
Étape 3
À la fin de 2019/début 2020, mon Amiga a commencé à se comporter étrangement : bien qu'il fonctionnait bien,
l'écran devenait parfois noir, comme si la sortie DVI était "perdue". Il faisait cela peu importe si
j'appuyais sur le connecteur de l'Indivision AGA. Ce comportement se produisait de plus en plus souvent :
plus mon Amiga fonctionnait longtemps, plus cela tendait à arriver.
Avec l'aide de Tumo, nous avons traqué le problème et trouvé que la cause profonde était mon alimentation !
Mon alimentation PC était, comme la plupart d'entre elles, ajustée sur le +12V, pas le +5V. Il semblait
que le +5V variait considérablement en fonction de la "charge" de mon Amiga. En outre, j'utilisais deux

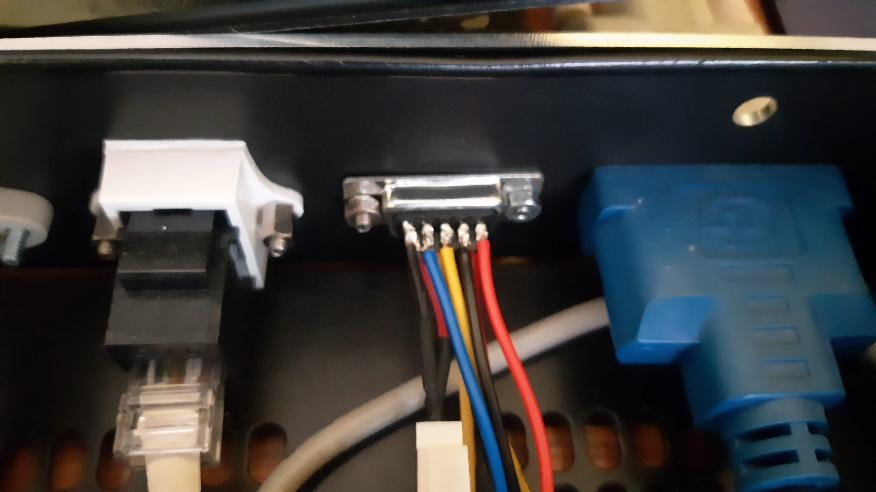

vieux connecteurs DB9 (femelle <-> mâle) pour connecter le bloc d'alimentation externe au connecteur
du lecteur de disquette interne : il y avait une chute gigantesque de tension entre le connecteur femelle
externe et le connecteur mâle interne, de +5V à +4.65V. :-/
La solution fût alors multiple :
- Acheter et utiliser une alimentation Meanwell RT-125B.
- Utiliser de meilleurs connecteurs DB9 mâles et femelles.
- Utiliser deux fils par "rail" au lieu d'un seul.
- Dessouder le connecteur d'alimentation de l'Amiga.
- Connecter les fils intérieurs directement aux broches de l'alimentation de l'Amiga.

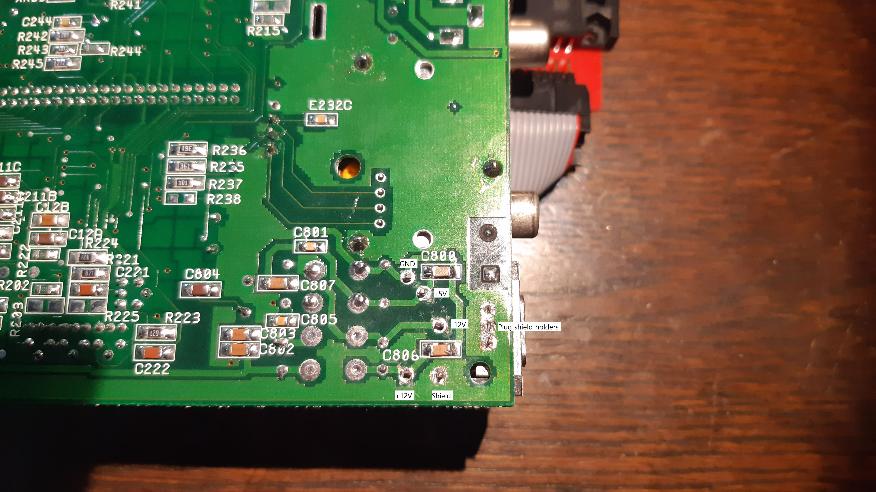

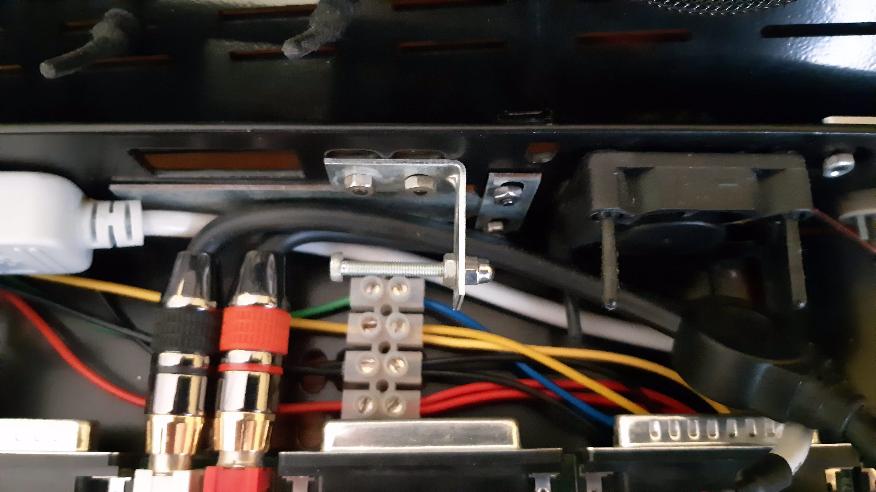

Le connecteur d'alimentation de l'Amiga sur la carte mère dispose de cinq broches : +5V, +12V, -12V,
GND (terre) et Shield (blindage) mais, en fait, GND et Shield sont liées ensemble sur la carte mère.
Les broches sont les suivantes :
Mise sous tension
|
Intermédiaire
|

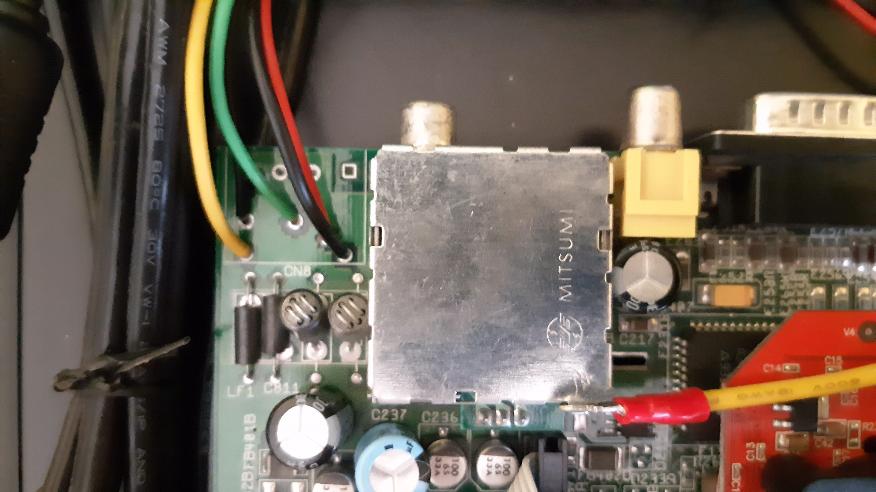

Broches de la carte mère
|
Fils de la carte mère
|
Depuis que j'ai réalisé ces changements et installé des ventilateurs, mon Amiga peut fonctionner
pendant des heures sans aucun problème avec AmiModRadio
et Myzar. 8-)
