Bidouille : Construction d'un Floppy Boot-Selector pour Amiga 500/2000
(Article écrit par Domingo Fivoli et extrait de Mingo's Commodorepage (nouveau lien) - septembre 2020)
|
|
Note : texte et photos sous licence Creative Commons.
La source de ces instructions est le projet jussikilpelainen.kapsi.fi
de Jussi Kilpeläinen.
(CC BY 4.0).
Le Floppy Boot-Selector pour Amiga 500/2000
Habituellement, un programme Amiga est chargé en insérant une disquette dans le lecteur DF0:. Certaines applications, y
compris AmigaOS, peuvent également démarrer à partir d'un lecteur de disquette externe, avec le Kickstart approprié.
Malheureusement, cela ne fonctionne pas avec tous les logiciels. De nombreux jeux et logiciels sont programmés
de telle sorte qu'ils doivent obligatoirement être démarrés à partir de DF0:. Mais que faire si le lecteur de
disquettes interne est défectueux ou si l'on veut démarrer à partir d'un lecteur Gotek externe ? Il
existe une solution à ce problème. Avec un sélectionneur de démarrage, le lecteur externe est reconnu comme DF0:.
Ainsi, chaque logiciel devrait pouvoir démarrer sans problème à partir d'un lecteur de disquette/Gotek externe.
Nous montrons ici comment construire un sélectionneur de démarrage.
Lecteur de disquette externe
Avant de commencer, quelques conseils (important !) :
- Il faut avoir de l'expérience en soudure. Pour pouvoir construire ce sélectionneur de démarrage, il faut
souder des composants CMS.
- Attention aux courts-circuits lors du montage. Des broches court-circuitées peuvent endommager l'Amiga.
- Travaillez toujours hors tension.
- Le sélectionneur de démarrage ne doit être activé que lorsque l'ordinateur est éteint.
- Activez la protection en écriture des disquettes qui ne doivent pas être effacées.
- Faites attention à l'orientation du sélectionneur de démarrage et du CIA. Un CIA mal placé sera détruit.
- Je n'assume aucune responsabilité pour les dommages causés directement ou indirectement par ces instructions.
De quoi a-t-on besoin ?
- Un Amiga 500 ou 2000.
- Un lecteur de disquette externe.
- Divers composants électroniques (voir plus bas).
Les composants
Le sélectionneur de démarrage serait réalisable avec deux socles de circuit intégré et un interrupteur,
mais nous ne voulons pas un travail bâclé, mais un sélectionneur de démarrage digne de ce nom pour notre
Amiga. C'est pourquoi il faut investir un peu plus d'efforts.
Sur la page du projet jussikilpelainen.kapsi.fi,
vous trouverez les fichiers Gerber (une représentation
graphique de la carte électronique) sous la forme d'une archive Zip. Téléchargez cette archive
(amiga_df0_df1.zip), mais ne la décompressez pas.
Ensuite, l'archive Zip doit être téléversée sur n'importe quel site de fabrication de circuits imprimés,
par exemple sur aisler.net,
où ils seront fabriqués. Vous allez recevoir quelques petits circuits imprimés
sur lesquels quelques composants CMS doivent être soudés.

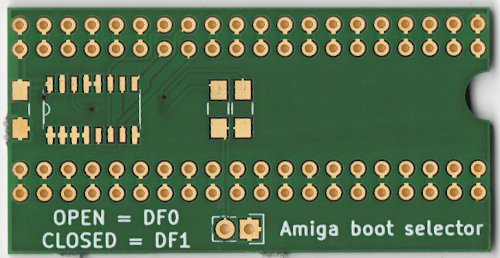

Circuit imprimé
Voici la liste des composants nécessaires pour ce petit projet :
Le montage
Les composants CMS doivent être soudés en premier, car une fois que le socle du circuit intégré est monté,
on ne peut plus accéder aux petites pièces.

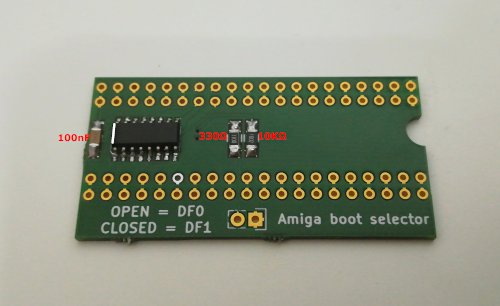

Composants CMS
Ensuite, il faut souder les barrettes d'adaptation du circuit intégré et ensuite seulement le socle
du circuit intégré. Si l'on ne respecte pas cet ordre de montage, on se prive de l'accès aux pastilles
à souder. Attention : ne confondez pas les pastilles à souder des barrettes d'adaptation avec celles du socle !

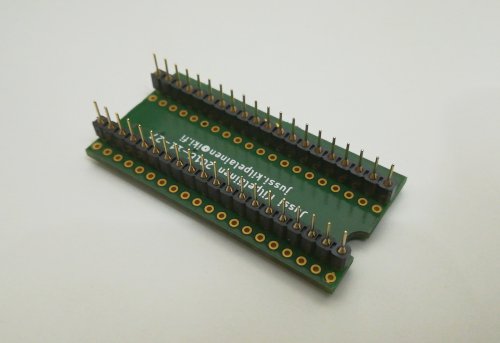

Broches
Sur les deux pastilles à souder restantes, soudez deux fils sur lesquels l'interrupteur est à son tour utilisé.
Dans mon cas, j'ai soudé deux broches. Ainsi, le contact peut être fermé par un cavalier.
Connecteur
L'installation
L'adaptateur que vous venez de créer est inséré entre le CIA U8 (Amiga 500) ou U11 (Amiga 2000) et
son socle. Attention ! L'encoche du circuit imprimé du sélectionneur de démarrage et celle du CIA
doivent correspondre à l'encoche du socle du CIA sur la carte Amiga !

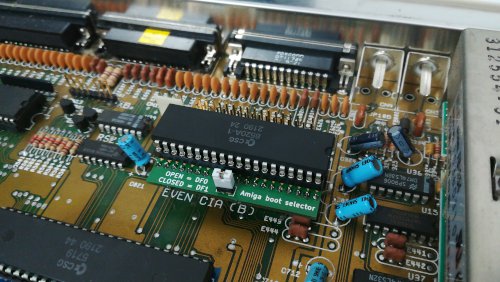

CIA
Le test de fonctionnement
Maintenant, le sélectionneur de démarrage peut enfin être testé. Un lecteur de disquette externe doit être
connecté à l'Amiga. Une disquette de démarrage est bien sûr également nécessaire. Pour le tester,
j'ai utilisé le programme de copie X-Copy. Les lecteurs devraient se comporter comme suit. L'interrupteur
ne devrait être actionné que lorsque l'Amiga est éteint.
Interrupteur ouvert :
Lecteur interne = DF0:
Lecteur externe = DF1:
Interrupteur fermé :
Lecteur interne = Non utilisable
Lecteur externe = DF0:

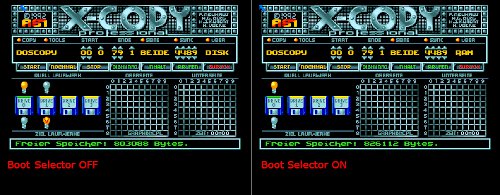

X-Copy
Il est maintenant possible de démarrer, par exemple, à partir d'un lecteur Gotek externe.
Le lecteur interne peut donc rester à sa place.
|
