Matériel : DKB 1202
(Article écrit par Ivan Daou et extrait d'Amiga News - décembre 1993)

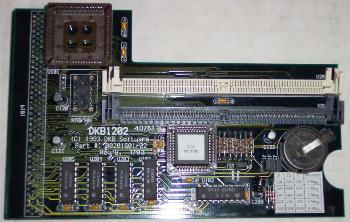

Il s'agit d'une carte d'extension s'enfichant dans la trappe située sous l'Amiga 1200. La garantie est donc toujours validée (on ne sait jamais !). En version de base, la carte est pourvue de 1 Mo de mémoire Fast, d'un coprocesseur 68881 à 16 MHz et d'une horloge sauvegardée par pile automatiquement reconnue par le Workbench 3.0.

Pour mémoire, la mémoire Fast est de la mémoire physiquement identique à la mémoire Chip mais gérée d'une façon différente par l'Amiga. En effet, la mémoire Chip est accessible par tous les coprocesseurs de l'Amiga. Ces coprocesseurs peuvent même avoir priorité sur le processeur 680x0 qui doit alors attendre pendant quelques cycles, ce qui le ralentit. La mémoire Fast ne pose pas ce genre d'inconvénient car le processeur seul y a accès.

La carte est livrée dans un carton très bien fait qui la protège des chocs et de tout autre désagrément. Après avoir enlevé les mousses et le sachet antistatique, on peut enfin placer la carte dans la trappe ventrale de l'Amiga. Le manuel livré avec la carte est très clair et vous explique tout ce qu'il faut savoir pour installer et configurer facilement votre carte (on n'a pas à deviner à quoi sert tel ou tel cavalier). Malheureusement, la carte venant des États-Unis, ce manuel est entièrement en anglais.

DKB 1202

Installation

L'installation sur mon A1200 n'a posé aucun problème car DKB a pensé à tout : une demi-sphère de caoutchouc située sur le dessous de la carte sert à poser les doigts pour pouvoir l'enficher facilement. Sur un autre A1200 cependant, un bout de tôle protégeant la carte mère empêchait l'extension de rentrer, mais en le tordant à peine le problème était résolu. Donc vérifiez qu'il n'y ait rien qui coince avant de forcer pour l'installer.

Configuration

La configuration de la carte est très simple :
  • Un cavalier permet de désactiver l'horloge si jamais vous en avez déjà une pour éviter les conflits.
  • Trois autres cavaliers déterminent le peuplement de la carte (0, 1, 4, 5 et 8 Mo).
La carte peut être étendue jusqu'à 8 Mo (en enlevant la barrette de 1 Mo) grâce aux deux connecteurs SIMM présents qui acceptent des barrettes SIMM d'A4000 (1 ou 4 Mo). Bien sûr, en configuration 8 Mo, le port PCMCIA pose des problèmes. Vous pouvez choisir alors de configurer votre carte en 4 Mo et utiliser le logiciel MagicMem (fourni) qui vous ajoutera le maximum de mémoire possible (1,5 Mo s'il détecte une carte PCMCIA ou 4 Mo sinon), ou bien de choisir de ne jamais utiliser de carte PCMCIA et de toujours configurer les 8 Mo grâce aux cavaliers.

Les barrettes de 1 Mo ne sont pas AutoConfig, il faut les rajouter au système avec MagicMem (à mettre dans le WBStartup). Par contre, les barrettes de 4 Mo sont AutoConfig. Donc si vous voulez utiliser la mémoire Fast dans les jeux démarrant sur disquette, ne choisissez pas la version 1 Mo car le Mo de Fast ne sera pas reconnu (aucune amélioration sur Indianapolis 500 dans cette configuration !).

Note de Michel Castel : donc pour les configurations 8 Mo, en cas d'utilisation d'un lecteur AntiQuest ou Overdrive (passant par le PCMCIA), les 4 Mo supérieurs ne sont pas utilisables pour le moment.

Les performances

Elles sont très honorables. L'utilisation courante s'en trouve également nettement accélérée. Tous les logiciels pratiquement sans exception sont plus rapides. Nombre de gens doutent encore mais c'est vrai : l'Amiga 1200 avec de la mémoire Fast est réellement plus rapide. Voici dans un tableau les résultats des différents tests faits avec AIBB 6.1. Le test MemTest donne même l'A1200 + DKB 1202 1,71 fois plus rapide que l'A4000 ! Je n'ai pas fait de test avec SysInfo car les résultats qu'il donne ne sont pas très probants.

Test
A1200
(par rapport à un A600)
A1200 + DKB 1202
(/A600)
A1200 + DKB 1202
(/A1200)
EmuTest
1,86
3,64
1,96
Writepixel
2,97
3,99
1,34
Sieve
4,34
5,19
1,19
Dhrystone
2,04
3,66
1,80
Sort
2,69
3,83
1,43
Ellipse
2,39
3,06
1,29
Matrix
3,65
5,80
1,59
IMath
8,50
10,39
1,22
MemTest
2,74
5,95
2,17
TGTest
2,14
2,55
1,19
LineTest
1,73
1,84
1,07
InstTest
1,75
3,53
2,01
Tests sur le coprocesseur
Savage
2,10
128
61,23
Fmath
1,73
11,82
6,85
Fmatrix
2,32
3,89
1,68
Beachball
2,57
26,70
10,38
Flops
2,09
31,92
15,26
TranTest
2,12
64,56
30,44
FTrace
2,13
65,61
30,76
CplxTest
1,93
4,34
2,25

Calcul sous Real 3D (sphère avec placage de texture en 24 bits)
  • Real 3D Pro (sans mémoire Fast) : 5 mn 45 sec.
  • Real 3D Pro (avec mémoire Fast) : 4 mn.
  • Real 3D Turbo (coprocesseur, sans mémoire Fast) : 3 mn 58 sec.
  • Real 3D Turbo (coprocesseur, avec mémoire Fast) : 2 mn 45 sec.
Calcul sous Imagine (sphère avec placage en "quickrender")
  • Imagine : 3 mn 18 sec.
  • Imagine FP (coprocesseur) : 2 mn 43 sec.
Copro or not copro ?

Les tests du coprocesseur mis à part ceux d'AIBB sont disparates. Real 3D (version Turbo) est plus rapide en utilisant le coprocesseur mais sans jamais atteindre un gain ni de deux ni de dix comme on pourrait l'espérer. J'ai fait également des tests sur Imagine en "quickrender" (rendu rapide). Sur Mandelmania 4.0, une fractale prend 19 secondes avec le 68020 et 40 secondes en utilisant le coprocesseur ! Mystère... Ce qui semblerait prouver qu'une bonne programmation du coprocesseur est obligatoire vue sa vitesse relativement basse (16 MHz).

Conclusion

Cette carte présente un relativement bon rapport qualité-prix et donne à l'A1200 ce qui lui manque tant : de la mémoire Fast. De plus, l'extension jusqu'à 8 Mo ne revient pas cher car les SIMM pour A4000 sont faciles à trouver (4 Mo pour 1600 FF environ). Si vous n'êtes pas satisfait de la vitesse de votre coprocesseur, DKB vous propose aussi un kit de mise à niveau comprenant un 68882 à 40 MHz pour 125 $ (750 FF environ). Si avec 4 Mo on est à l'aise, 1 Mo de mémoire Fast permet déjà de décupler la puissance de l'A1200 et devrait être monté en série.

Nom : DKB 1202.
Constructeur : DKB.
Genre : carte mémoire.
Date : 1993.
Prix : 1290 FF (0 Mo), 1590 FF (1 Mo), 1790 FF (1 Mo + coprocesseur).
