Bidouille : Construire votre propre extension mémoire 256 ko pour Amiga 1000
(Article écrit par Richard F. Retter et Andrew N. Morelli Jr. et extrait de Byte - février 1987)
|
|
L'assemblage de ce module peut vous faire économiser plus de cent dollars.
L'Amiga 1000 est livré en standard avec 256 ko de mémoire. La cartouche d'extension optionnelle de
256 ko est vendue 195 $, mais vous pouvez la fabriquer pour environ 50 $.
La première étape consiste à rassembler toutes les pièces. La plupart peuvent être achetées dans des
magasins tels que Radio Shack, alors que les puces de mémoire dynamique peuvent être obtenues auprès
de fournisseurs tels que Microprocessors Unlimited. Une autre bonne source de pièces est Jameco
Electronics.
- Microprocessors Unlimited Inc., 24000 South Peoria Ave. Beggs, OK 74421. Tél : (918) 267-4961.
- Jameco Electronics, 1355 Shoreway Rd. Belmont, CA 94002. Tél : (415) 592-8097.
Voici ce dont vous aurez besoin :
- Un circuit imprimé, le nôtre est une carte "PC Memory IC" de Radio Shack, Cat. No. 276-184.
- Huit supports de CI à 18 broches, à queue de soudure, à profil bas.
- Huit condensateurs monolithiques au tantale de 0,01 microfarad.
- Quatorze résistances au carbone de 39 ohms, 0,25 watt.
- Un connecteur de bord de carte de circuit imprimé à 28/56 ou 30/60 contacts, type montage de circuit
imprimé à broches courtes, avec un espacement de 0,156 pouce.
- Huit mémoires dynamiques de 64 ko par 4 bits, 150 ns (Hitachi KM50464P-15).
- Divers fils de câblage de calibre 28.
Construction
Assemblez le module en suivant les neuf étapes suivantes :
1. Préparez le circuit imprimé. Retirez les quatre longues bandes de masse de la carte Radio Shack
à l'aide d'un coupe-fil et de pinces. À l'aide d'une petite perceuse ou d'un couteau X-acto, coupez
toutes les traces marquées d'un "X" sur la figure 1.
|
|

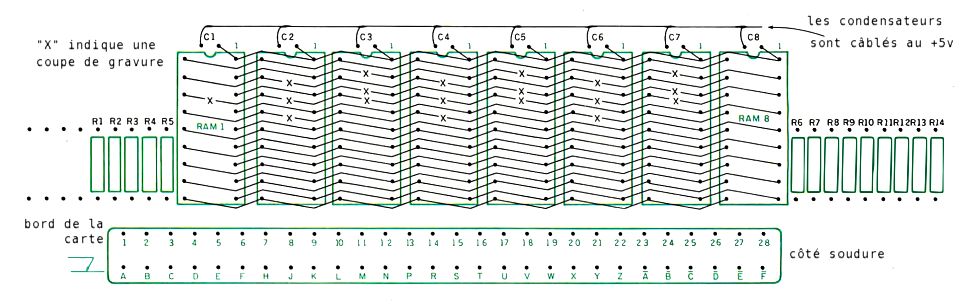

Figure 1 : Le côté circuit imprimé de la carte d'extension mémoire 256 ko de l'Amiga. Les contours colorés
montrent la position des puces mémoire, des résistances et des condensateurs de dérivation. Les "X"
indiquent les coupes de gravure. Notez la ligne à gauche du connecteur, indiquant la position correcte du
connecteur par rapport au bord de la carte. Cet espacement est essentiel pour que la carte se branche
correctement sur l'Amiga.
|
2. Percez 16 trous pour les huit condensateurs (chaque puce mémoire a un condensateur positionné
au-dessus d'elle).
3. En fonction du connecteur obtenu, percez 56 ou 60 trous pour le connecteur. Le connecteur (et
donc les trous que vous percez) doit être aussi proche que possible du bord du circuit imprimé, sinon vous
ne pourrez pas insérer les puces mémoire dans leurs supports (voir le tableau 1 pour le brochage du connecteur).

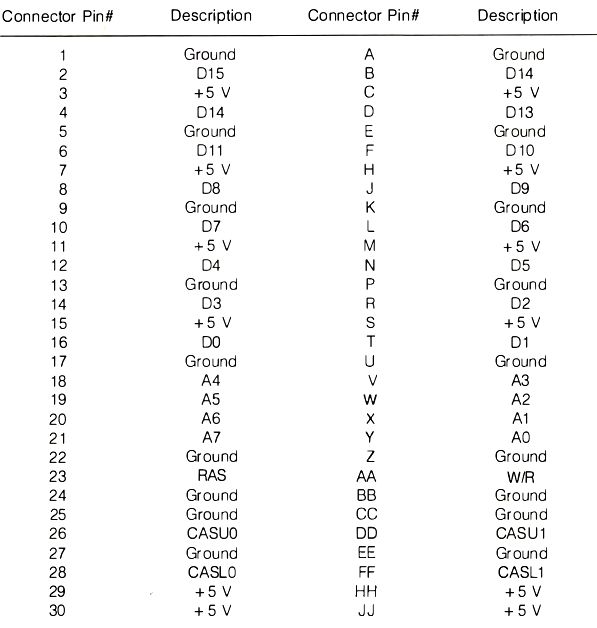

Liste des broches et des signaux des connecteurs
4. Préparez le connecteur (utilisateurs de 28/56 contacts uniquement). Afin d'adapter le connecteur
à 28/56 contacts sur le bus Amiga à 30/60 broches, vous devrez découper une rainure à l'extrémité du connecteur
28/56. L'extrémité à rainurer est celle qui porte le plus grand nombre de contacts, c'est-à-dire l'extrémité
la plus proche des contacts 28/58. Un bon outil à utiliser pour cette opération est un outil Dremel.
Notez l'utilisation d'une vis en nylon non-conductrice dans la fente découpée à l'extrémité du connecteur.
La tête de la vis doit être limée pour s'adapter à la fente découpée dans le connecteur (voir le côté
composant du circuit imprimé sur la photo).
Notez également que les connecteurs à 30/60 contacts du type approprié sont extrêmement rares, voire
impossibles à trouver. C'est pourquoi il est fait référence au connecteur 28/56 contacts, facilement
disponible. Utilisez uniquement des socles à profil bas et des connecteurs à broches courtes montés sur
circuit imprimé, afin de réduire au maximum la profondeur de la carte.
5. Utilisez de l'époxy pour coller le connecteur sur le circuit imprimé. Maintenez l'époxy à
l'écart des fils du connecteur. L'orientation correcte est indiquée sur la figure 1.
6. Soudez les socles sur le circuit imprimé. Pliez et soudez les résistances à la carte,
en vous référant à la figure 1 pour l'emplacement correct des résistances.
7. Placez les condensateurs sur la carte et maintenez-les en place avec de l'époxy ou du ruban
adhésif. A ce stade, coupez tous les fils à la même longueur que les fils de l'emplacement de la mémoire.
Si cela n'est pas fait, la carte dépassera trop et le cache encliquetable ne s'adaptera pas à la carte.
Les contours colorés de la figure 1 indiquent l'emplacement des puces mémoire, des résistances et des
condensateurs. Les "X" indiquent les découpes de gravure : notez qu'un fil de chaque condensateur de
dérivation est inséré dans un trou du circuit imprimé. L'autre fil est soudé, en guirlande, au fil exposé
du condensateur adjacent jusqu'au dernier condensateur. Le fil exposé du dernier condensateur (à la fin de
la chaîne) est soudé à +5 volts. Remarque : si les condensateurs au tantale que vous utilisez sont polarisés
(avec un "+" sur un fil), c'est ce fil qui doit être relié à la guirlande et au +5 V. Voir la photo.
8. Soudez tous les fils selon les informations données dans le tableau 2. Veillez à ce que tous les
fils soient courts, bien acheminés et aussi proches que possible du circuit imprimé afin de réduire la
diaphonie et le bruit.

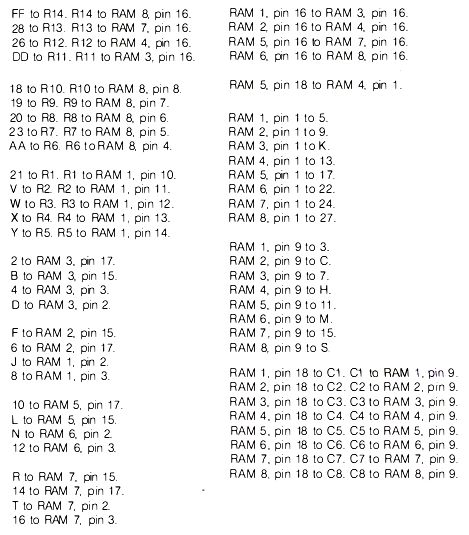

Tableau 2 : Liste des fils à wrapper/souder
9. Insérez avec précaution les huit puces mémoire. Soyez prudent, car les mémoires dynamiques de
64 ko par 4 bits sont extrêmement sensibles à l'électricité statique.
Notes sur l'installation
Une fois le circuit imprimé complètement câblé, vérifiez le câblage à l'aide du tableau 2 et du schéma de
la figure 2. Si possible, utilisez un testeur de continuité pour mesurer la distance entre les connexions
+5 V et la masse. S'il y a continuité, vous avez commis une erreur de câblage. S'il n'y a pas de continuité,
testez l'unité en l'insérant dans l'ordinateur (veillez à aligner correctement les contacts de la carte mémoire
sur les broches du bus de l'Amiga avant de placer la carte mémoire dans l'ordinateur).

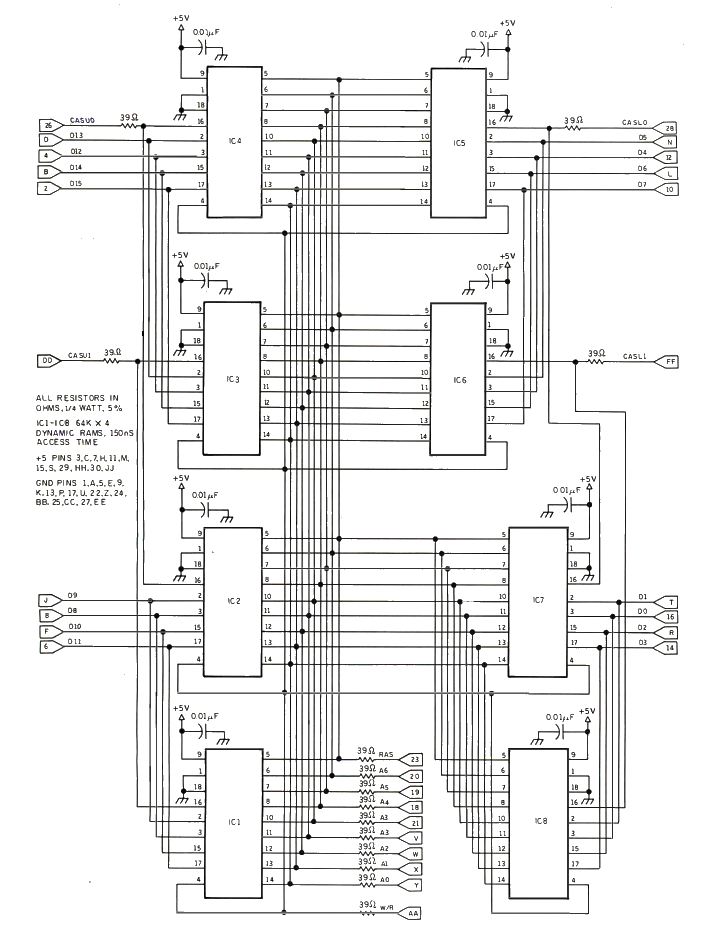

Figure 2 : Schéma de principe de la carte d'extension mémoire 256 ko.
Mettez l'Amiga sous tension et attendez l'invite Kickstart. Si l'invite Kickstart n'apparaît pas, éteignez
l'ordinateur et vérifiez à nouveau votre travail. Dans l'affichage du Workbench, la quantité de votre nouvelle mémoire
devrait être signalée en haut de l'écran.
Théorie sur l'opération
Comme les lignes reliant l'ordinateur au connecteur d'extension de la mémoire sont déjà entièrement
décodées, toutes les connexions sont simples. L'ordinateur envoie (ou reçoit) 16 bits de données à la
fois. Ces bits sont stockés dans quatre des puces mémoire. Les lignes CAS (Column Address Strobe),
ainsi que les lignes d'adresse, déterminent l'adresse de la colonne ainsi que le groupe de quatre puces
mémoire utilisé. Les lignes RAS (Row Address Strobe), ainsi que les lignes d'adresse, déterminent
l'adresse de la ligne.
Les lignes CAS et RAS, décodées à partir du bus d'adresse de l'ordinateur, sont toutes des signaux actifs-bas.
La ligne de lecture/écriture est basse pendant le cycle d'écriture et haute pendant le cycle de lecture.
Les auteurs
Richard F. Retter est titulaire d'une licence de chimie du Western Connecticut State College. Il poursuit
un master en informatique et participe à des recherches sur les batteries au bromure de zinc. Il peut être
contacté au 14 Myrtle Ave. Danbury, CT 06810.
Andrew N. Morelli Jr. est titulaire d'un diplôme B.S. en génie électrique du Florida Institute of Technology.
Il est gestionnaire et ingénieur concepteur dans le domaine des équipements de contrôle des processeurs.
Il peut être contacté au 23 Smith St., Danbury, CT 06810.
|
