En pratique : Art Department Pro - Le canal alpha
(Article écrit par Emmanuel Roux et extrait d'Ami-GrafX - décembre 1994)
|
|
Le module de chargement "Alpha" d'ADPro sert à mélanger des images en utilisant un masque qui permet
de contrôler très précisément la manière dont les images vont se superposer. Le masque ("alpha channel"
ou canal alpha) agit comme un filtre : partout où il y a des zones noires dans le masque, l'image de
base n'est pas modifiée et reste donc inchangée, partout où il y a des zones blanches l'image de base
est totalement remplacée par l'image rajoutée. Si le masque contient différents niveaux de gris
(un dégradé par exemple), le mélange sera progressif : prédominance de l'image de base dans les zones
gris sombre, mélange à 50/50 dans les gris moyens, prédominance de l'image rajoutée dans les gris
clairs.
Important : il est indispensable que le masque soit en niveaux de gris, ADPro refuse de mélanger
les images si le masque contient de la couleur. Dans ce cas, il faut utiliser l'opérateur "Color To
Gray" pour éliminer toute information de couleur. Bien sûr, cela ne concerne que le masque, les
images mélangées pouvant être en couleur. Il faut également que les images ainsi que les masques
aient tous la même résolution.
Tout d'abord créons un texte en relief.
Dans Deluxe Paint

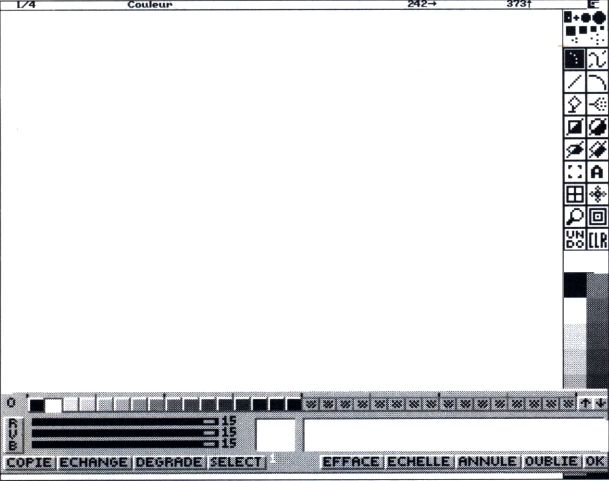

Choisir le format d'écran 640x512 puis modifier la palette de façon à obtenir un dégradé composé
uniquement de différentes valeurs de gris.
Figure 1

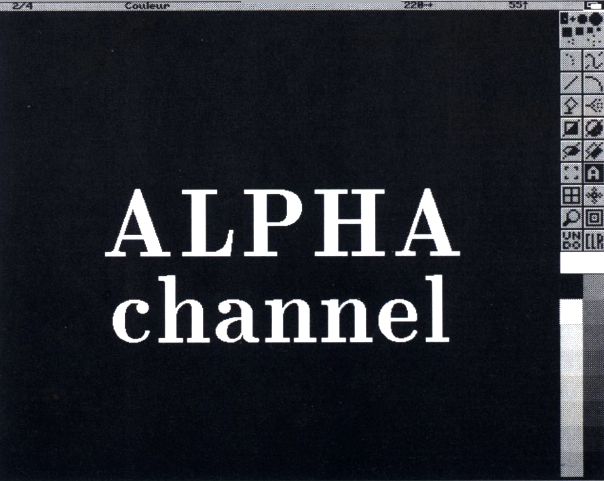

Taper le texte en blanc sur fond noir puis saisir le texte avec l'outil brosse.
Figure 2
Menu animation/cadres : créer trois cadres. Aller à l'image 2, et dans le menu "Mode",
choisir "Couleur" puis cliquer dans la palette le noir en couleur de premier plan,
superposer la brosse exactement sur le texte qui doit donc disparaître puisque la brosse est de
la même couleur noire que le fond. Décaler la brosse de trois pixels vers le bas et de trois
pixels vers la droite.
Une astuce très pratique pour se positionner précisément : utiliser les touches fléchées du clavier
en gardant la touche "Amiga gauche" enfoncée, cela permet de déplacer la brosse pixel par pixel,
on peut également remplacer le clic souris par son équivalent clavier : touche "Alt gauche" + "Amiga gauche".

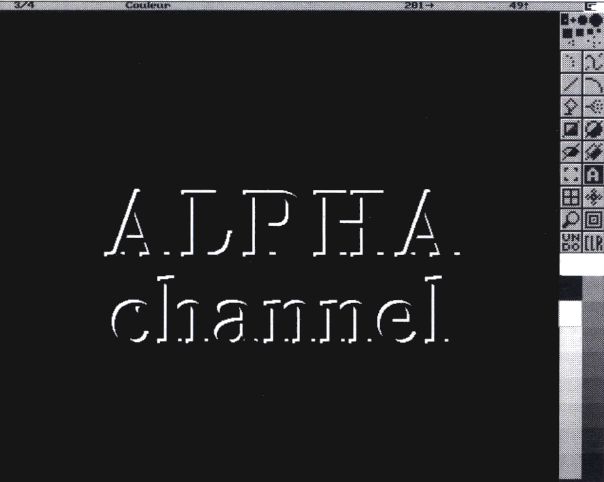

Vous devez obtenir un résultat identique à la figure 3.
Sauvez cette image sous le nom "Alpha lumière".
Figure 3

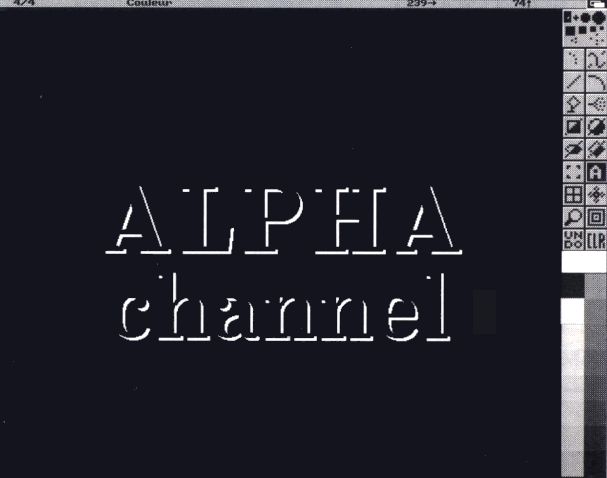

Aller à l'image 3 et répéter la même opération mais en déplaçant cette fois la brosse de trois
pixels vers le haut et vers la gauche. Sauver sous le nom "Alpha ombre".
Figure 4
Dans ADPro
Charger l'image de fond sur laquelle viendra s'inscrire le texte en relief. Il vaut mieux choisir une
image qui soit ni trop sombre ni trop claire, le résultat sera meilleur. Il faut également que cette

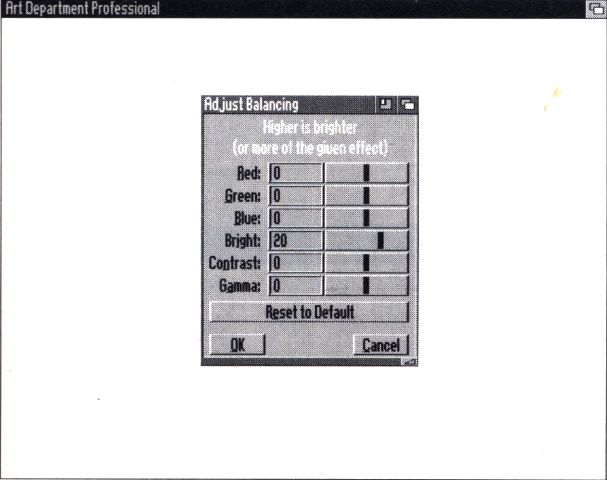

image aie la même résolution que les masques créés avec Deluxe Paint. Menu "Display/Balancing" :
taper 20 dans la case "Bright", cela augmente la luminosité globale de l'image.
Figure 5
Appliquer l'opérateur "Apply Map" et sauver l'image sous le nom "Fond clair". Recharger l'image de
fond et répéter l'opération précédente en tapant cette fois la valeur -20 dans la case "Bright" afin
d'assombrir l'image. Appliquer l'opérateur "Apply Map" et sauver
l'image sous le nom "Fond ombre". Recharger l'image de fond puis choisir le mode "Compose". Utiliser
le module de chargement "Alpha" pour charger l'image "Fond clair".

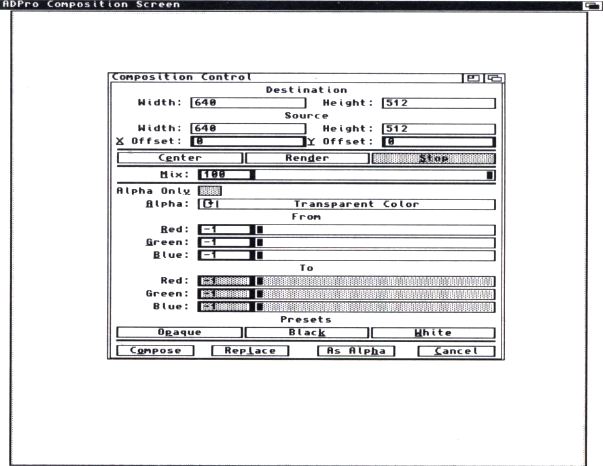

Le panneau de contrôle de composition apparaît (figure 6), cliquer simplement sur le bouton "Compose"
sans rien changer aux réglages existants.
Figure 6
La requête pour le choix du fichier "Alpha channel"
apparaît automatiquement, choisir le fichier créé avec Deluxe Paint "Alpha lumière". Toujours
en mode "Compose" et avec le module de chargement "Alpha", répéter l'étape précédente mais cette

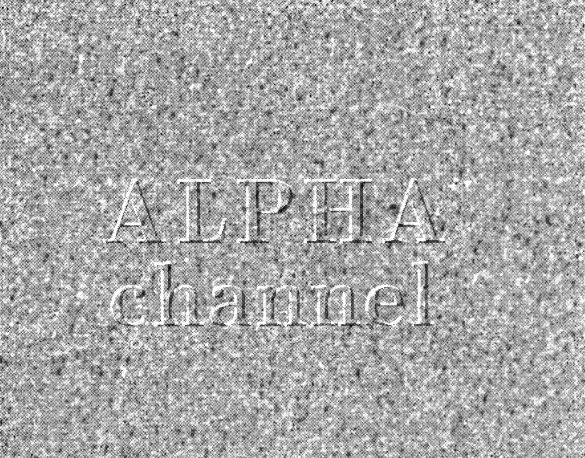

fois avec l'image "Fond ombre" et le fichier "Alpha ombre". Cliquer sur "Execute", vous devez
voir apparaître le texte en relief.
|
